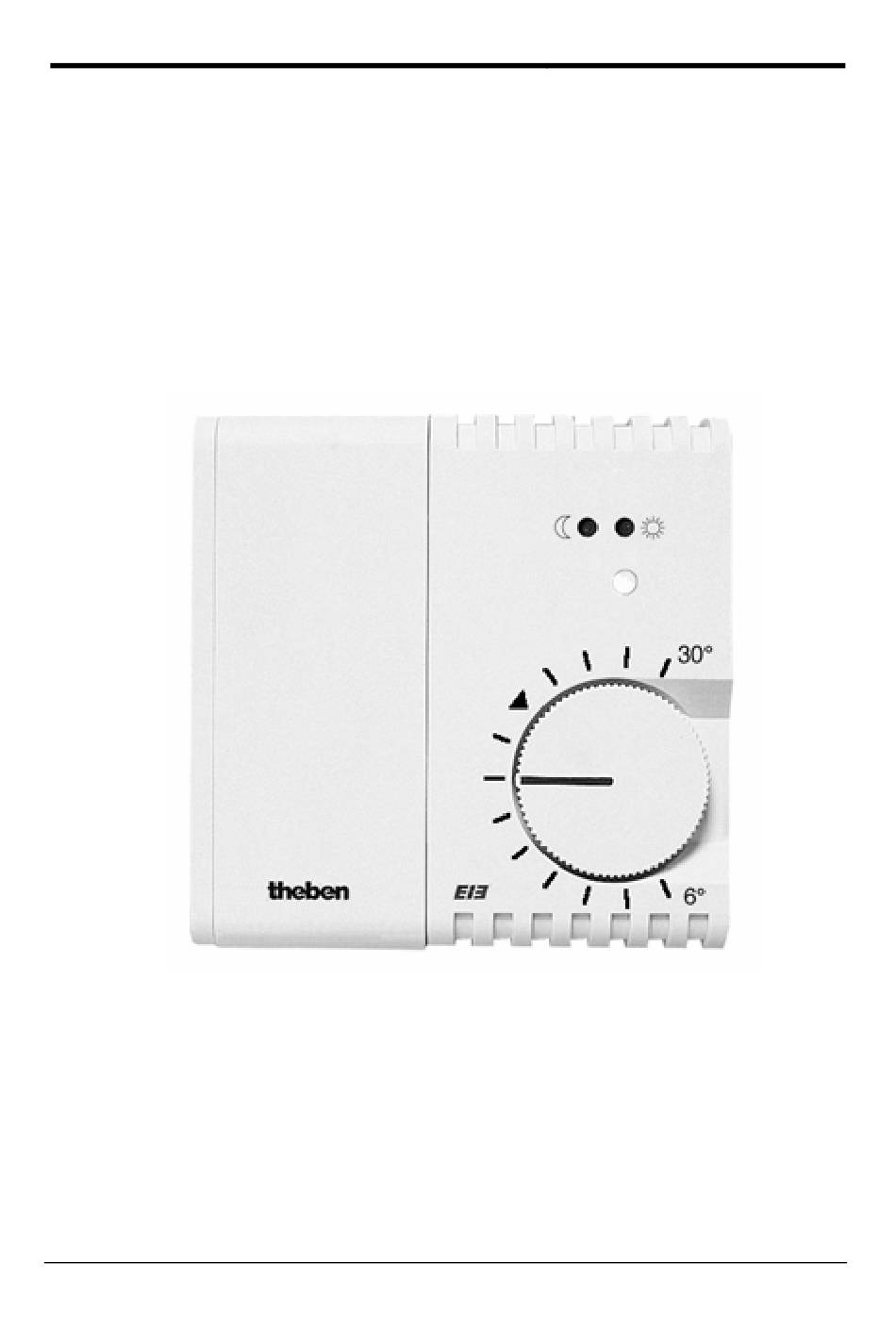

Seite 1: Raumtemperaturregler Ram 710 - Eib
Raumtemperaturregler RAM 710 - EIB Raumtemperaturregler RAM 710 - EIB Ablage: df / KNX_HB_RAM710_hb_D_0410.doc Seite 1 von 21 Stand: Apr-06 (Änderungen vorbehalten) -
Seite 2: Inhaltsverzeichnis
Raumtemperaturregler RAM 710 - EIB Inhaltsverzeichnis Raumtemperaturregler RAM 710 - EIB ....................1 Funktionseigenschaften ........................2 Technische Daten ..........................3 2.1 Maßbilder / Anschlußbilder......................4 Applikationsprogramme........................5 3.1 Auswahl in der Produktdatenbank....................6 3.2 Applikationsprogramm „Regler mit Istwertausgabe und 3 Temperaturstufen“ ......6 3.3 Applikationsprogramm „Regler mit Sollwertvorgabe über den Bus“........ -
Seite 3: Technische Daten
Raumtemperaturregler RAM 710 - EIB 2 Technische Daten Versorgung aus dem Bus Spannung: 24 V DC (+6V / -3V) Eigenverbrauch: < 10 mA Anschluß: über Busanschlußklemme Schutzart: IP 20 (mit integriertem Busankoppler) Temperaturmessung Sensor: Meßbereich: +5°C bis +30,5°C Einstellbereich: +6°C bis +29°C... -
Seite 4: Maßbilder / Anschlußbilder
Raumtemperaturregler RAM 710 - EIB 2.1 Maßbilder / Anschlußbilder Ablage: df / KNX_HB_RAM710_hb_D_0410.doc Seite 4 von 21 Stand: Apr-06 (Änderungen vorbehalten) -
Seite 5: Applikationsprogramme
Raumtemperaturregler RAM 710 - EIB 3 Applikationsprogramme Es stehen folgende Applikationsprogramme für den Raumtemperaturregler RAM 710-EIB zur Verfü- gung. Applikationsprogramm Kurzbeschreibung Regelungsart: 2-Punkt mit automatischer Anpassung der Schalthysterese Ausgabe des Stellsignal Schaltend (1 Bit) auf den Bus: Sendeverhalten des... -
Seite 6: Auswahl In Der Produktdatenbank
Raumtemperaturregler RAM 710 - EIB 3.1 Auswahl in der Produktdatenbank Hersteller: THEBEN AG Produktfamilie: Heizung, Klima, Lüftung Produkttyp: Regler RAM 710 EIB Produktname: Die ETS Datenbank finden Sie auf unserer Internetseite: http://www.theben.de 3.2 Applikationsprogramm „Regler mit Istwertausgabe und 3 Temperaturstu- fen“... - Seite 7 Raumtemperaturregler RAM 710 - EIB Kommunikationsobjekte Objektname Funktion Verhalten Reglerausgang Senden eines Telegramms Heizen Ein / Aus 1 Bit Senden Frostschutz Empfang eines Telegramms Frostschutz Ein / 1 Bit Empfangen Komfort Empfang eines Telegramms Komfort / Ab- 1 Bit...
- Seite 8 Raumtemperaturregler RAM 710 - EIB Einstellung der Betriebsarten über die Kommunikationsobjekte Betriebsart Objekt Objekt Vorgabe des Temperatur- „Frostschutz“ „Komfort“ Mond Sonne Sollwerts Frostschutz 0 oder 1 Über Parameter Absenkung Über Parameter Über Handstellrad Komfort Parameter Tabelle 1: Parameter auf der Seite "Temperaturen"...
- Seite 9 Raumtemperaturregler RAM 710 - EIB Tabelle 2: Parameter auf der Seite "Partytaster" Bezeichnung Werte Bedeutung Funktion des Tasters: Wechseln zwischen Kom- Festlegung der Funktion des Partytaster. fort und Absenkung Wird durch den Taster von Komfort- auf gesperrt Absenkbetrieb gewechselt, dann wird so...
- Seite 10 Raumtemperaturregler RAM 710 - EIB Tabelle 4: Parameter auf der Seite "Mess- und Regeleigenschaften" Bezeichnung Werte Bedeutung Hysterese: +/- 0,3 Grad Durch Einstellung einer Hysterese kann verhindert werden, daß der Regler mehr- +/- 0,5 Grad mals schaltet, wenn der gemessene Raum- temperaturwert (Istwert) im Bereich der eingestellten Sollwertes liegt.
-
Seite 11: Applikationsprogramm „Regler Mit Sollwertvorgabe Über Den Bus
Raumtemperaturregler RAM 710 - EIB 3.3 Applikationsprogramm „Regler mit Sollwertvorgabe über den Bus“ Funktionseigenschaften Die Applikation ermöglicht es folgende Funktionen zu realisieren: • Es sind 3 Reglerbetriebsarten (Komfort, Absenken, Frostschutz) mit entsprechenden Temperatur- niveaus anwählbar. • Die Sollwertvorgabe für die Betriebsart "Komfort" erfolgt über das Handstellrad am Regler. - Seite 12 Raumtemperaturregler RAM 710 - EIB Kommunikationsobjekte Nr Objektname Funktion Verhalten 0 Reglerausgang Senden eines Telegramms Heizen Ein / Aus 1 Bit Senden 1 Frostschutz Empfang eines Telegramms Frostschutz Ein 1 Bit Empfangen / Aus 2 ext. SOLLWERT Empfang eines Telegramms für die Vorgabe...
- Seite 13 Raumtemperaturregler RAM 710 - EIB Der auf das Objekt „ext. SOLLWERT in %“ zu sendende Wert wird wie folgt berechnet: Wert = (Temperatur – 5) x 10 Beispiele: Temperaturvorgabe Zu sendender Wert 30,5 °C 20 °C 15 °C 7 °C •...
- Seite 14 Raumtemperaturregler RAM 710 - EIB Parameter Tabelle 5: Parameter auf der Seite "Temperaturen" Bezeichnung Werte Bedeutung Bei Frostschutz regeln auf: 6 Grad Einstellung des Temperaturniveaus für die Betriebsart „Frostschutz“. Diese Einstel- lung ist zugleich die niedrigste Soll- 12 Grad Temperaturvorgabe, auf die geregelt wird.
- Seite 15 Raumtemperaturregler RAM 710 - EIB Tabelle 6: Parameter auf der Seite "Reaktion auf Tasterdruck" Bezeichnung Werte Bedeutung Funktion des Tasters: folgende: Festlegung der Funktion des Partytaster. gesperrt Tastendruck während 15 Grad Wird während der Betriebsart „Komfort“ Komfort ergibt folgenden der Partytaster gedrückt, wird anschließend...
- Seite 16 Raumtemperaturregler RAM 710 - EIB Tabelle 8: Parameter auf der Seite "Sendeverhalten" Bezeichnung Werte Bedeutung Stellgrösse und Istwert: zyklisch senden Einstellung des Sendeverhaltens der Ob- jekte 0 (= Reglerausgang) und 3 (Ist- nur bei Regelbedarf Temperatur) Faktor für Zykluszeit x 4 ...
-
Seite 17: Anwendungsbeispiele
. Lediglich der Heizkörper im Bad soll die Regelsignale vom Temperaturregler RAM 710-EIB noch auswerten. Damit die Ventile in den Wohn- und Schlafräumen während der langen Sommerzeit nicht festsitzen, sollen diese einmal am Tag für 3 Minuten geöffnet werden. - Seite 18 Raumtemperaturregler RAM 710 - EIB Funktionsschema (von einem Kanal) Realisierung In jedem Raum wird losgelöst von den Heizkörpern ein Raumtemperaturregler RAM710-EIB instal- liert. An den Heizkörpern werden handelsübliche 230 Volt AC-Stellantriebe montiert, die über einen Aktor angesteuert werden. Der Bediener kann über das Handstellrad am Raumtemperaturregler einen individuellen Temperatursollwert vorgegeben.
- Seite 19 Raumtemperaturregler RAM 710 - EIB Der zweite Kanal sendet zu Beginn der Winterurlaubszeit eine Einschaltbefehl für die Betriebsart "Frostschutz" auf den Bus. Diese Betriebsart hat Vorrang vor allen anderen Betriebsarten und wird erst am Urlaubsende durch einen Auschaltbefehl aufgehoben.
-
Seite 20: Anwendungsbeispiel "Einzelraumregelung Im Zweckbau
Raumtemperaturregler RAM 710 - EIB 4.2 Anwendungsbeispiel "Einzelraumregelung im Zweckbau" Thema Einsatz des Raumtemperaturreglers RAM 710-EIB mit dem Applikationsprogramm "2 Punktregler, ext. Sollwert" Aufgabenstellung Zur Energieeinsparung und Komfortsteigerung sollen in einem Zweckgebäude (Schule, Büro, etc.) alle Räume mit einer Einzelraumregelung ausgestattet werden. Es sollen folgende Regel-, Steuer- und Bedienfunktionen realisiert werden. - Seite 21 Raumtemperaturregler RAM 710 - EIB Funktionsschema Realisierung Die Forderung Vorgabe des Temperatursollwertes entsprechend der Temperaturzeitprofile "Anheizen vor der Arbeitszeit, Arbeitszeit, Arbeitsende, Wochenende und Urlaub" wird durch den Einsatz einer 4-Kanal Jahresschaltuhr vom Typ TR644-EIB gelöst. Eine Stunde vor Beginn der Arbeitszeit , sendet die TR 644 über den Kanal 1 ein Wert auf den Emp- fangskanal "Externer Sollwert"...
