468 931 003 454

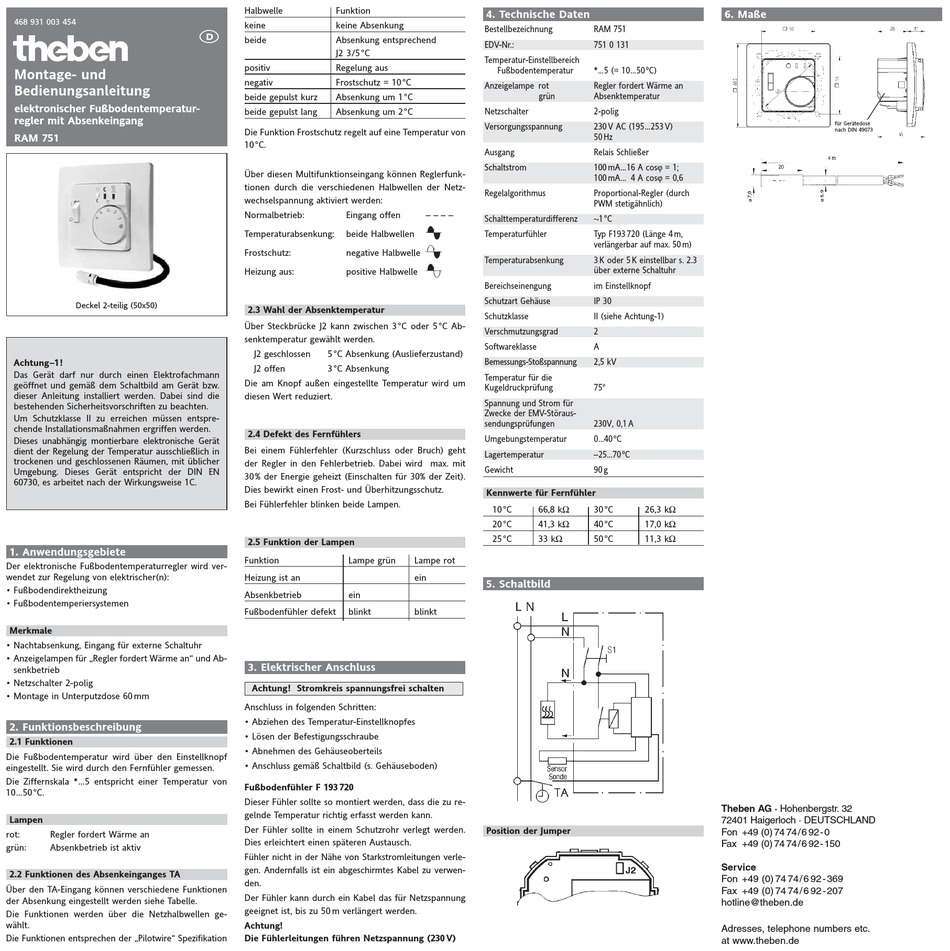

Montage- und
Bedienungsanleitung
elektronischer Fußbodentemperatur-
regler mit Absenkeingang
RAM 751

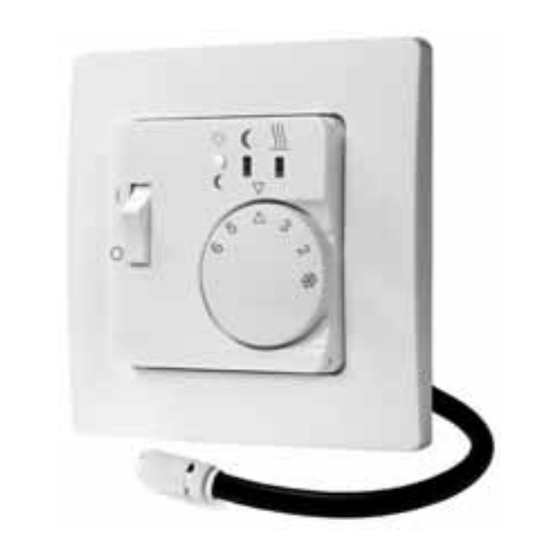

Deckel 2-teilig (50x50)
Achtung–1 !
Das Gerät darf nur durch einen Elektrofachmann
geöffnet und gemäß dem Schaltbild am Gerät bzw.
dieser Anleitung installiert werden. Dabei sind die
bestehenden Sicherheitsvorschriften zu beachten.
Um Schutzklasse II zu erreichen müssen entspre-
chende Installationsmaßnahmen ergriffen werden.
Dieses unabhängig montierbare elektronische Gerät
dient der Regelung der Temperatur ausschließlich in
trockenen und geschlossenen Räumen, mit üblicher
Umgebung. Dieses Gerät entspricht der DIN EN
60730, es arbeitet nach der Wirkungsweise 1C.
1. Anwendungsgebiete
Der elektronische Fußbodentemperaturregler wird ver-
wendet zur Regelung von elektrischer(n):
• Fußbodendirektheizung
• Fußbodentemperiersystemen
Merkmale
• Nachtabsenkung, Eingang für externe Schaltuhr
• Anzeigelampen für „Regler fordert Wärme an" und Ab-
senkbetrieb
• Netzschalter 2-polig
• Montage in Unterputzdose 60 mm
2. Funktionsbeschreibung
2.1 Funktionen
Die Fußbodentemperatur wird über den Einstellknopf
eingestellt. Sie wird durch den Fernfühler gemessen.
Die Ziffernskala *...5 entspricht einer Temperatur von
10...50 °C.
Lampen
rot:
Regler fordert Wärme an
grün:
Absenkbetrieb ist aktiv
2.2 Funktionen des Absenkeinganges TA
Über den TA-Eingang können verschiedene Funktionen
der Absenkung eingestellt werden siehe Tabelle.
Die Funktionen werden über die Netzhalbwellen ge-
wählt.
Die Funktionen entsprechen der „Pilotwire" Spezifikation
Halbwelle
Funktion
keine
keine Absenkung
beide
Absenkung entsprechend
J2 3/5 °C
positiv
Regelung aus
negativ
Frostschutz = 10 °C
beide gepulst kurz
Absenkung um 1 °C
beide gepulst lang
Absenkung um 2 °C
Die Funktion Frostschutz regelt auf eine Temperatur von
10 °C.
Über diesen Multifunktionseingang können Reglerfunk-
tionen durch die verschiedenen Halbwellen der Netz-
wechselspannung aktiviert werden:
Normalbetrieb:
Eingang offen
Temperaturabsenkung:
beide Halbwellen
Frostschutz:
negative Halbwelle
Heizung aus:
positive Halbwelle
2.3 Wahl der Absenktemperatur
Über Steckbrücke J2 kann zwischen 3 °C oder 5 °C Ab-
senktemperatur gewählt werden.
J2 geschlossen
5 °C Absenkung (Auslieferzustand)
J2 offen
3 °C Absenkung
Die am Knopf außen eingestellte Temperatur wird um
diesen Wert reduziert.
2.4 Defekt des Fernfühlers
Bei einem Fühlerfehler (Kurzschluss oder Bruch) geht
der Regler in den Fehlerbetrieb. Dabei wird max. mit
30 % der Energie geheizt (Einschalten für 30% der Zeit).
Dies bewirkt einen Frost- und Überhitzungsschutz.
Bei Fühlerfehler blinken beide Lampen.
2.5 Funktion der Lampen
Funktion
Lampe grün
Lampe rot
Heizung ist an
ein
Absenkbetrieb
ein
Fußbodenfühler defekt
blinkt
blinkt
3. Elektrischer Anschluss
Achtung! Stromkreis spannungsfrei schalten
Anschluss in folgenden Schritten:
• Abziehen des Temperatur-Einstellknopfes
• Lösen der Befestigungsschraube
• Abnehmen des Gehäuseoberteils
• Anschluss gemäß Schaltbild (s. Gehäuseboden)
Fußbodenfühler F 193 720
Dieser Fühler sollte so montiert werden, dass die zu re-
gelnde Temperatur richtig erfasst werden kann.
Der Fühler sollte in einem Schutzrohr verlegt werden.
Dies erleichtert einen späteren Austausch.
Fühler nicht in der Nähe von Starkstromleitungen verle-
gen. Andernfalls ist ein abgeschirmtes Kabel zu verwen-
den.
Der Fühler kann durch ein Kabel das für Netzspannung
geeignet ist, bis zu 50 m verlängert werden.
Achtung!
Die Fühlerleitungen führen Netzspannung (230 V)
4. Technische Daten
Bestellbezeichnung
RAM 751
EDV-Nr.:
751 0 131
Temperatur-Einstellbereich
Fußbodentemperatur
*...5 (= 10...50ºC)
Anzeigelampe rot
Regler fordert Wärme an
grün
Absenktemperatur
Netzschalter
2-polig
Versorgungsspannung
230 V AC (195...253 V)
50 Hz
Ausgang
Relais Schließer
Schaltstrom
100 mA...16 A cosϕ = 1;
100 mA... 4 A cosϕ = 0,6
Regelalgorithmus
Proportional-Regler (durch
PWM stetigähnlich)
– – – –
Schalttemperaturdifferenz
~1°C
Ä
Temperaturfühler
Typ F193 720 (Länge 4 m,
verlängerbar auf max. 50 m)
Å
Temperaturabsenkung
3 K oder 5 K einstellbar s. 2.3
Ç
über externe Schaltuhr
Bereichseinengung
im Einstellknopf
Schutzart Gehäuse
IP 30
Schutzklasse
II (siehe Achtung-1)
Verschmutzungsgrad
2
Softwareklasse
A
Bemessungs-Stoßspannung
2,5 kV
Temperatur für die
Kugeldruckprüfung
75°
Spannung und Strom für
Zwecke der EMV-Störaus-
sendungsprüfungen
230V, 0,1 A
Umgebungstemperatur
0...40ºC
Lagertemperatur
–25...70ºC
Gewicht
90 g
Kennwerte für Fernfühler
10 °C
66,8 kΩ
30 °C
20 °C
41,3 kΩ
40 °C
25 °C
33 kΩ
50 °C
5. Schaltbild
Position der Jumper
6. Maße
26,3 kΩ
17,0 kΩ
11,3 kΩ
Theben AG · Hohenbergstr. 32
72401 Haigerloch · DEUTSCHLAND
Fon +49 (0) 74 74/6 92-0
Fax +49 (0) 74 74/6 92-150
Service
Fon +49 (0) 74 74 / 6 92 - 369
Fax +49 (0) 74 74 / 6 92 - 207
hotline@theben.de
Adresses, telephone numbers etc.
at www.theben.de
für Gerätedose
nach DIN 49073
