PWM 307 DP CC

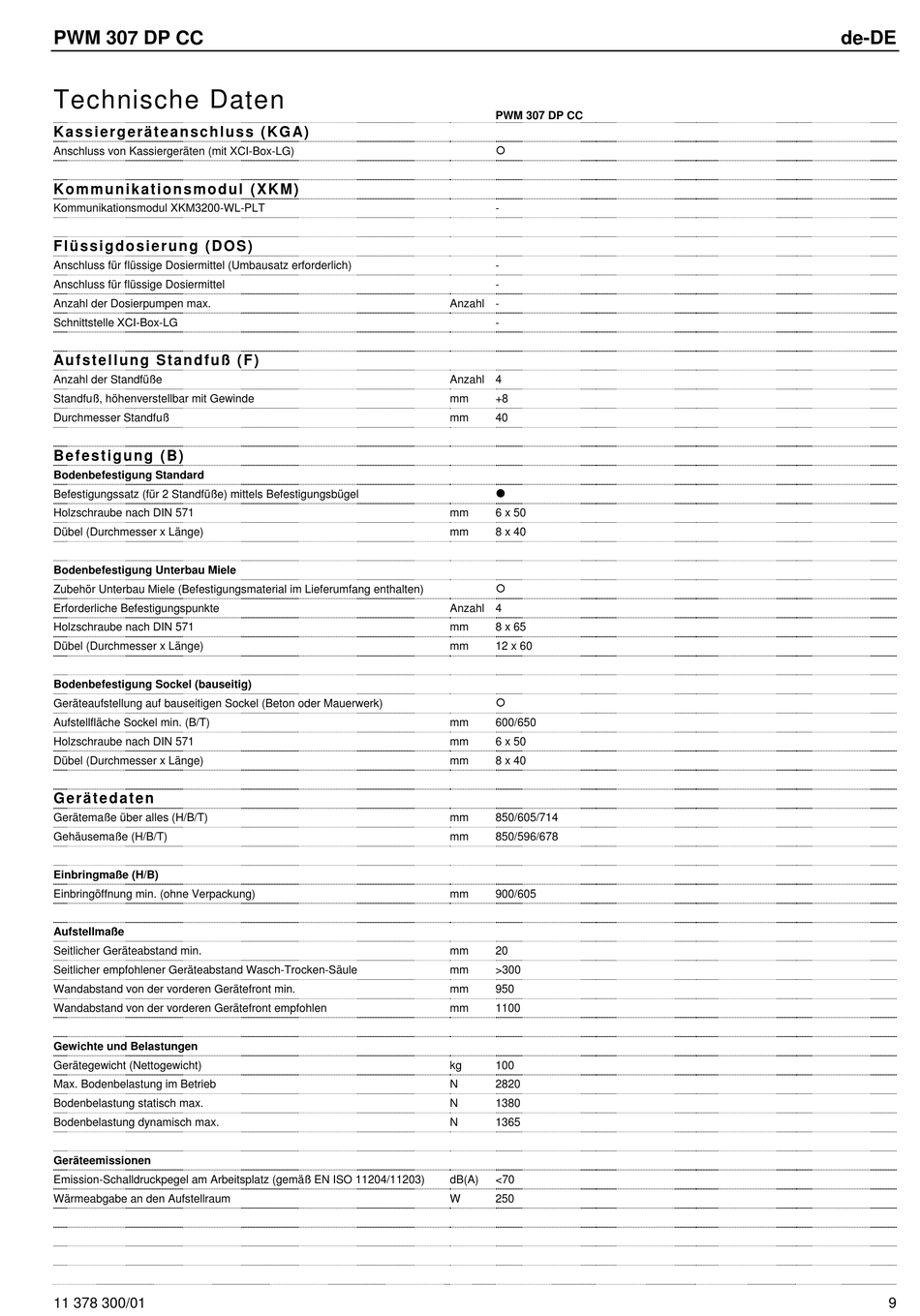

Technische Daten
K a s s i e r g e r ä t e a n s c h l u s s ( K G A)
Anschluss von Kassiergeräten (mit XCI-Box-LG)
K o m m u n i k a t i o n s m o d u l ( X K M )
Kommunikationsmodul XKM3200-WL-PLT
F l ü s s i g d o s i e r u n g ( D O S )
Anschluss für flüssige Dosiermittel (Umbausatz erforderlich)
Anschluss für flüssige Dosiermittel
Anzahl der Dosierpumpen max.
Schnittstelle XCI-Box-LG
Au f s t e l l u n g S t a n d f u ß ( F )
Anzahl der Standfüße
Standfuß, höhenverstellbar mit Gewinde
Durchmesser Standfuß
B e f e s t i g u n g ( B )
Bodenbefestigung Standard
Befestigungssatz (für 2 Standfüße) mittels Befestigungsbügel
Holzschraube nach DIN 571
Dübel (Durchmesser x Länge)
Bodenbefestigung Unterbau Miele
Zubehör Unterbau Miele (Befestigungsmaterial im Lieferumfang enthalten)
Erforderliche Befestigungspunkte
Holzschraube nach DIN 571
Dübel (Durchmesser x Länge)
Bodenbefestigung Sockel (bauseitig)
Geräteaufstellung auf bauseitigen Sockel (Beton oder Mauerwerk)
Aufstellfläche Sockel min. (B/T)
Holzschraube nach DIN 571
Dübel (Durchmesser x Länge)
G e r ä t e d a t e n
Gerätemaße über alles (H/B/T)
Gehäusemaße (H/B/T)
Einbringmaße (H/B)
Einbringöffnung min. (ohne Verpackung)
Aufstellmaße
Seitlicher Geräteabstand min.
Seitlicher empfohlener Geräteabstand Wasch-Trocken-Säule
Wandabstand von der vorderen Gerätefront min.
Wandabstand von der vorderen Gerätefront empfohlen
Gewichte und Belastungen
Gerätegewicht (Nettogewicht)
Max. Bodenbelastung im Betrieb
Bodenbelastung statisch max.
Bodenbelastung dynamisch max.
Geräteemissionen
Emission-Schalldruckpegel am Arbeitsplatz (gemäß EN ISO 11204/11203)
Wärmeabgabe an den Aufstellraum
11 378 300/01
PWM 307 DP CC
-
-
-
Anzahl -
-
Anzahl 4
mm
+8
mm
40
mm
6 x 50
mm
8 x 40
Anzahl 4
mm
8 x 65
mm
12 x 60
mm
600/650
mm
6 x 50
mm
8 x 40
mm
850/605/714
mm
850/596/678
mm
900/605
mm
20
mm
>300
mm
950
mm
1100
kg
100
N
2820
N
1380
N
1365
dB(A)
<70
W
250
de-DE
9
