elsner elektronik WGTH-UP Technische Daten Und Installationshinweise

D

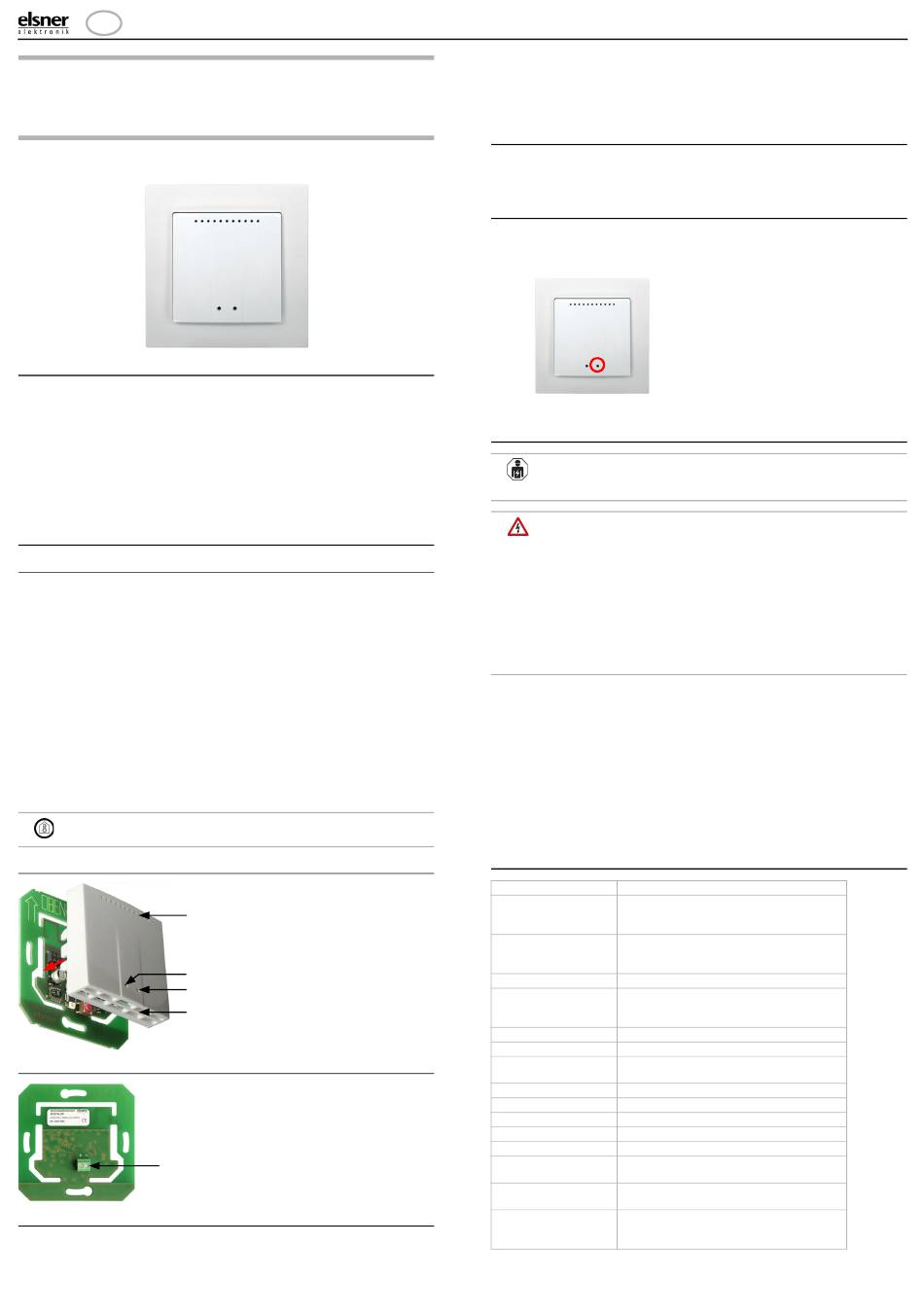

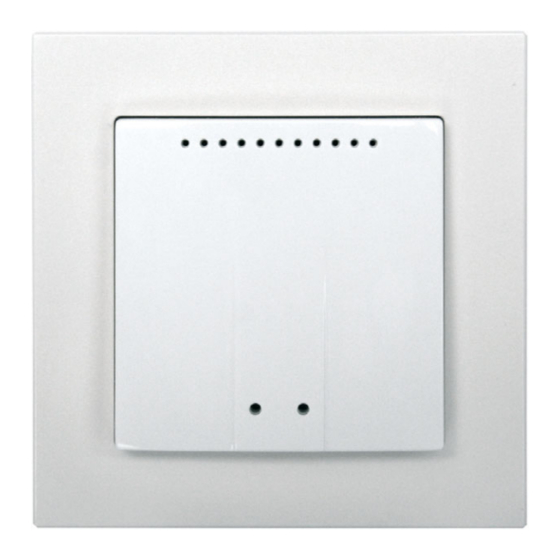

Innenraumsensor WGTH-UP
Für WS1 Color/Style, (KNX) WS1000 Color/Style
Technische Daten und Installationshinweise
Artikelnummern 20550, 20551
1. Beschreibung
Der Innenraumsensor WGTH-UP überträgt per Funk Temperatur und Feuchtigkeit
an die Steuerung. Es können mehrere WGTH-UP an einer Steuerung eingelernt wer-
den. Das Einlernen wird im Kapitel „Funkverbindungen lernen" beschrieben (Hand-
buch der Steuerung).
Der Innenraumsensor WGTH-UP besteht aus dem Gehäuse, der Sensorplatine/Trä-
gerplatte und einem Rahmen. Alternativ zum mitgelieferten Rahmen kann ein Rah-
men der im Gebäude verwendeten Schalterreihe verwendet werden. Sie benötigen
zusätzlich eine Gerätedose (Ø 60 mm, 42 mm tief, nicht um Lieferumfang enthalten).
Für die Spannungsversorgung (11...28 V DC) können z. B. 12 V DC von der An-
schlussplatine der Steuerung abgegriffen werden (Multifunktions-Eingang).
2. Montage des Innenraumsensors
2.1. Montageort
Der Innenraumsensor wird unter Putz in einer Gerätedose (Ø 60 mm, 42 mm tief) in-
stalliert. Die ideale Montagehöhe liegt im Normalfall ca. 1,40 m über dem Boden.
Achten Sie bei der Wahl des Montageorts bitte darauf, dass die Messergebnisse
möglichst wenig von äußeren Einflüssen verfälscht werden. Mögliche Störquellen
sind:
• Direkte Sonnenbestrahlung
• Zugluft von Fenstern oder Türen
• Zugluft aus Rohren, die von anderen Räumen in die Dose führen, in der der
Sensor montiert ist
• Abwärme der Steuerung (bei Montage oberhalb des Displays)
• Erwärmung oder Abkühlung des Baukörpers, an dem der Sensor montiert ist,
z. B. durch Sonneneinstrahlung, Heizungs- oder Kaltwasserrohre
• Anschlussleitungen, die aus einem kälteren oder wärmeren Bereich zum
Sensor führen
Temperaturabweichungen durch solche Störquellen müssen im Menü der Steue-
rung korrigiert werden, um die angegebene Genauigkeit des Sensors zu erreichen
(siehe Handbuch Kapitel Funkverbindungen > Status).
Der Innenraumsensor darf nur in trockenen Innenräumen
installiert und betrieben werden. Betauung vermeiden.
2.2. Aufbau des Sensors
2.3. Rückansicht
1
2.4. Montage
Montieren Sie zunächst die Dose. Dichten Sie Zuleitungsrohre ab, um Zugluft zu ver-
meiden.
Schließen Sie die Spannungsversorgung +/- an die dafür vorgesehenen Klemmen
Innenraumsensor WGTH-UP • Stand: 01.04.2020 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Innenraumsensor WGTH-UP
Abb. 1
1 Öffnungen für Luft-Zirkulati-
1 on
2 Öffnung Programmier-LED
3 Öffnung Programmier-Tas-
ter zum Einlernen des Ge-
räts
2
4 Öffnungen für Luftzirkulati-
3
on (UNTEN)
4
Abb. 2
1 Klemme Spannungsversor-
gung 11...28 V DC (+/-)
der Sensorplatine an. Verschrauben Sie dann die Platine/Trägerplatte auf der Dose.
Achten Sie darauf, dass die Vorderseite mit dem Schriftzug „OBEN" aus der Wand
heraus zeigt und dass die Pfeile nach oben zeigen.
Legen Sie den Rahmen auf. Stecken Sie das Gehäuse des Sensors mit den Rasten
fest auf die Trägerplatte, so dass Gehäuse und Rahmen fixiert sind.
3. Hinweise zur Montage und Inbetriebnahme
Setzen Sie das Gerät niemals Wasser (Regen) oder Staub aus. Die Elektronik kann
hierdurch beschädigt werden. Eine relative Luftfeuchtigkeit von 95% darf nicht über-
schritten werden. Betauung vermeiden.
4. Funkverbindung mit WGTH-UP herstellen
1. Bringen Sie die Steuerung in Lernbereitschaft (Beachten Sie das Kapitel Funkver-
bindung lernen im Handbuch).
2. Drücken Sie den Programmier-Taster am Sensor WGTH-UP
Der Programmier-Taster befindet sich
hinter der rechten unteren Gehäuse-Öff-
nung.
Verwenden Sie z. B. eine Büroklammer
oder
einen Draht, um den Taster zu drücken
3. Achten Sie auf die Rückmeldung der Steuerung („Gerät eingelernt").
5. Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
VORSICHT!
Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Das Gerät ist ausschließlich für den sachgemäßen Gebrauch bestimmt. Bei jeder
unsachgemäßen Änderung oder Nichtbeachten der Bedienungsanleitung erlischt
jeglicher Gewährleistungs- oder Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf eventuelle mechanische Be-
schädigungen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüg-
lich der Lieferant davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in mon-
tiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbei-
ten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei-
tung ist Elsner Elektronik nicht haftbar.
6. Technische Daten Sensor WGTH-UP
Gehäuse Kunststoff (teilweise lackiert)
Farben • Weiß glänzend (ähnlich RAL 9016 Verkehrs-
weiß)
• Aluminium matt
Montage Unterputz
(Wandeinbau in Gerätedose Ø 60 mm, 42 mm
tief)
Schutzart IP 20
Maße Gehäuse ca. 55 × 55 (B × H, mm), Aufbautiefe
ca. 15 mm, Trägerplatte ca. 71 × 71 (B × H,
mm)
Gesamtgewicht ca. 50 g
Umgebungstemperatur Betrieb -20...+70°C, Lagerung -55...+90°C
Umgebungsluftfeuch- max. 95% rF, Betauung vermeiden
tigkeit
Betriebsspannung 11...28 V DC
Strom max. 35 mA
Datenausgabe Per Funk
Funkfrequenz 868,2 MHz
Protokoll eigenes Protokoll (Elsner RF)
Messbereich Tempera- -20...+70°C
tur
Auflösung (Tempera- 0,1°C
tur)
Genauigkeit (Tempera- ±0,6°C bei -20...-10°C
tur) ±0,5°C bei -10...+65°C
±0,6°C bei +65...+70°C
1
