D

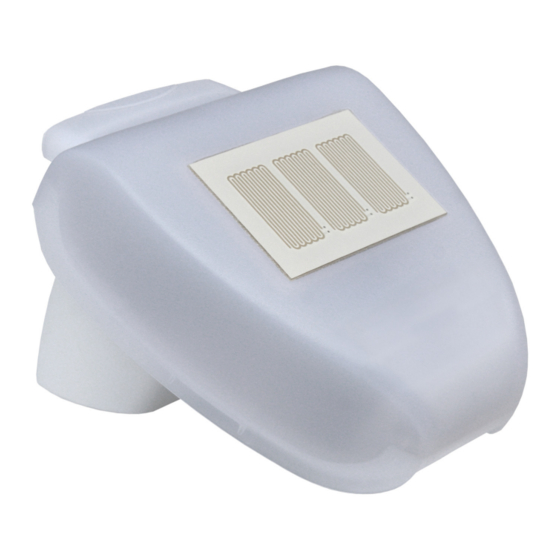

R 24 V
Regensensor
Technische Daten und Installationshinweise
Artikelnummer 30158
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Herdweg 7
D – 75391 Gechingen
Deutschland
Tel. +49 (0) 70 56 / 93 97-0
Fax +49 (0) 70 56 / 93 97-20
info@elsner-elektronik.de
www.elsner-elektronik.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für elsner elektronik R 24 V

Inhaltszusammenfassung für elsner elektronik R 24 V

  • Seite 1 R 24 V Regensensor Technische Daten und Installationshinweise Artikelnummer 30158 Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Herdweg 7 D – 75391 Gechingen Tel. +49 (0) 70 56 / 93 97-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 56 / 93 97-20...

  • Seite 2: Technische Daten

    Beschreibung Beschreibung Der Regensensor R 24 V meldet Niederschlag (Regen, Schnee) über einen 24 V DC- Ausgang. Funktionen: • Beheizter Niederschlagssensor (1,2 Watt): Keine Fehlmessung bei Tau oder Nebel, schnelles Abtrocknen nach Ende des Niederschlags • Ausgang für Regenmeldung (24 V DC) •...
  • Seite 3 Messung beeinträchtigt. Auch Vogelbiss wird vorgebeugt. Abb. 1 Der Regensensor muss unterhalb, seitlich, und frontal mindestens 60 cm Abstand zu an- deren Elementen (Baukörper, Konstruktions- teile usw.) haben. 60 cm Regensensor R 24 V • Stand: 14.07.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 4: Montage Des Sensors

    Gehäuserückseite befestigt ist. Befestigen Sie den Halter senkrecht an Wand oder Mast. Abb. 4 Bei Wandmontage: ebene Seite zur Wand, halb- Steg mondförmiger Steg nach oben. Regensensor R 24 V • Stand: 14.07.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 5 Durch den Gelenk-Ausleger ragt der Sensor un- ter dem Dachvorsprung hervor. Abb. 8  Beispiel für den Einsatz eines Auslegers: Montage an einem Mast mit Schneckengewin- de-Schellen Regensensor R 24 V • Stand: 14.07.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 6: Ansicht Der Rückwand Und Bohrplan

    2.3.2. Ansicht der Rückwand und Bohrplan Abb. 9 a+b Bohrplan. Bemaßung Gehäuserück- seite mit Halter, Maße in mm. Technisch bedingte Abweichungen möglich. Langloch 7,5 x 5 mm Regensensor R 24 V • Stand: 14.07.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 7: Vorbereitung Des Sensors

    Rasten des Deckels Gehäuse-Unterteil Der Deckel des R 24 V mit dem Regensensor ist am unteren Rand rechts und links ein- gerastet (siehe Abb.). Nehmen Sie den Deckel ab. Gehen sie sorgfältig vor, um die Ka- belverbindung zwischen der Platine im Unterteil und dem Regensensor im Deckel nicht abzureißen (Kabel mit Stecker).

  • Seite 8: Anbringen Des Sensors

    Die Haltezeit wird über ein Potenziometer im Innern des Gehäuses eingestellt. Eine Drehung gegen den Uhrzeigersinn verringert die Haltezeit (Minimalwert 10 Sekunden). Eien Drehung im Uhrzeigersinn erhöht die Haltezeit (Maximalwert 300 Sekunden). Regensensor R 24 V • Stand: 14.07.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 9: Wartung

    Bei starker Verschmutzung kann die Funktion des Sensors ein- geschränkt werden. ACHTUNG  Das Gerät kann beschädigt werden, wenn Wasser in das Gehäuse eindringt. • Nicht mit Hochdruckreinigern oder Dampfstrahlern reinigen. Regensensor R 24 V • Stand: 14.07.2014 • Technische Änderungen und Irrtümer vorbehalten.
