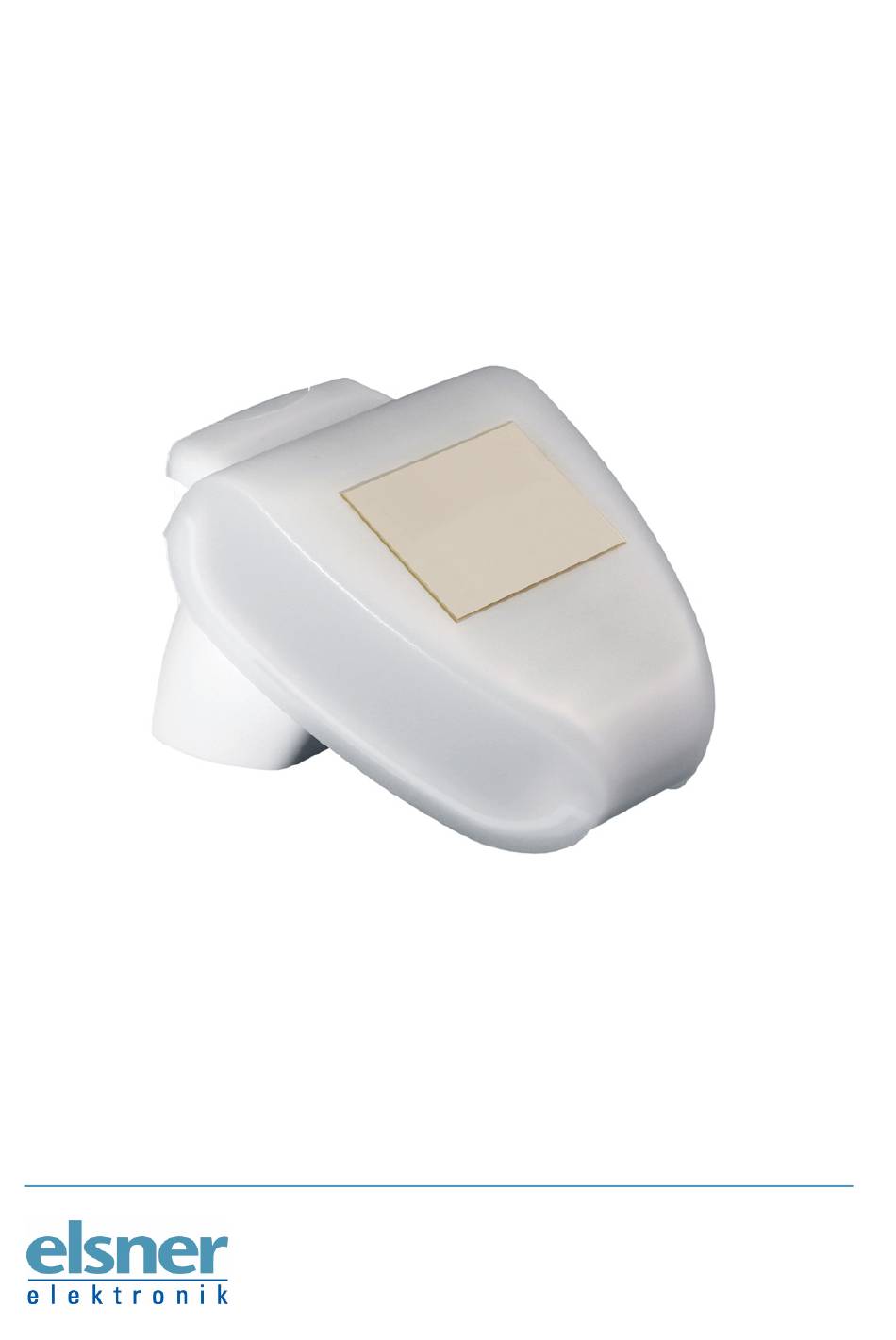

Windsensor W-RS485
mit RS485-Schnittstelle
und Installationshinweise
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Herdweg 7 • D-75391 Gechingen • Deutschland
Tel.: +49 (0) 70 56/93 97-0 • Fax: +49 (0) 70 56/93 97-20
info@elsner-elektronik.de • www.elsner-elektronik.de
Technische Daten

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für elsner elektronik W-RS485

  • Seite 1 Windsensor W-RS485 mit RS485-Schnittstelle Technische Daten und Installationshinweise Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Herdweg 7 • D-75391 Gechingen • Deutschland Tel.: +49 (0) 70 56/93 97-0 • Fax: +49 (0) 70 56/93 97-20 info@elsner-elektronik.de • www.elsner-elektronik.de...
  • Seite 2: Produktbeschreibung

    Sekunde den aktuell erfassten Messwert. Dieser Datenstrom kann mit einem Endgerät wie SPS, PC oder MC empfangen und ausgewertet werden. Der W-RS485 hat vier Anschlüsse, die Datenausgabe erfolgt an den Klemmen A und B. Die Klemmen 1 und 2 sind für die Spannungsversorgung vorgesehen (24 V DC). Die An- schlüsse sind nicht verpolfest.
  • Seite 3: Aufbau Der Platine

    Messwert, der intern als Integer oder Float-Wert verarbeitet wird, immer in seine einzelnen Zeichen im ASCII-Format zerlegt und übertragen wird. Diese müssen dann vom Empfänger im umgekehrten Prozess wieder zusammengesetzt werden. Übertragungsrate: 19200 Baud Datenbits: Stoppbit: Parität: keine Windsensor W-RS485 • Stand 17.12.2009 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.
  • Seite 4 Die Prüfsumme wird durch Addition aller empfangenen Bytes bis Byte 35 vom Em- pfänger mitgerechnet und dann mit der vom W-RS485 übertragenen Prüfsumme ver- glichen. Einheiten: Wind in Meter/Sekunde Byte- char Bezeichnung Wetterdaten Start 2-16 – – Wind: 1.Zahl Wind 1. Zahl (Zehner) Wind: 2.
  • Seite 5: Montage Des Halters

    Montage des Halters Der Sensor beinhaltet einen kombinierten Wand-/Masthalter. Der Halter ist bei Lieferung mit Klebestreifen an der Gehäuserückseite befestigt. Befestigen Sie den Halter senkrecht an Wand oder Mast. Windsensor W-RS485 • Stand 17.12.2009 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.
  • Seite 6: Ansicht Der Rückwand Und Bohrplan

    Als ergänzendes, optionales Zubehör ist ein Gelenk-Ausleger für die flexible Wand-, Mast- oder Balkenmontage des Sensors bei Elsner Elektronik erhältlich. Ansicht der Rückwand und Bohrplan Abb. 7 a: Bohrplan Windsensor W-RS485 • Stand 17.12.2009 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.
  • Seite 7: Vorbereitung Des Sensors

    Bemaßung Gehäuserückseite mit Halter, technisch bedingte Abweichungen möglich Vorbereitung des Sensors Abb. 8 Der Deckel des Geräts ist am unteren Rand rechts und links eingerastet (siehe Abb. 8). Nehmen Sie den Deckel ab. Windsensor W-RS485 • Stand 17.12.2009 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.
  • Seite 8: Anbringen Des Sensors

    Der Windmesswert kann erst 30 Sekunden nach Anlegen der Versorgungsspannung ausgegeben werden. Wartung Das Gerät sollte regelmäßig zweimal pro Jahr auf Verschmutzung überprüft und bei Bedarf gereinigt werden. Bei starker Verschmutzung kann der Windsensor funktions- unfähig werden. Windsensor W-RS485 • Stand 17.12.2009 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.
