Abb. 28
Abb. 29
8.4.4 Eingaben während des Projekts
1
22
Abb. 30
1
Abb. 31
Abb. 32

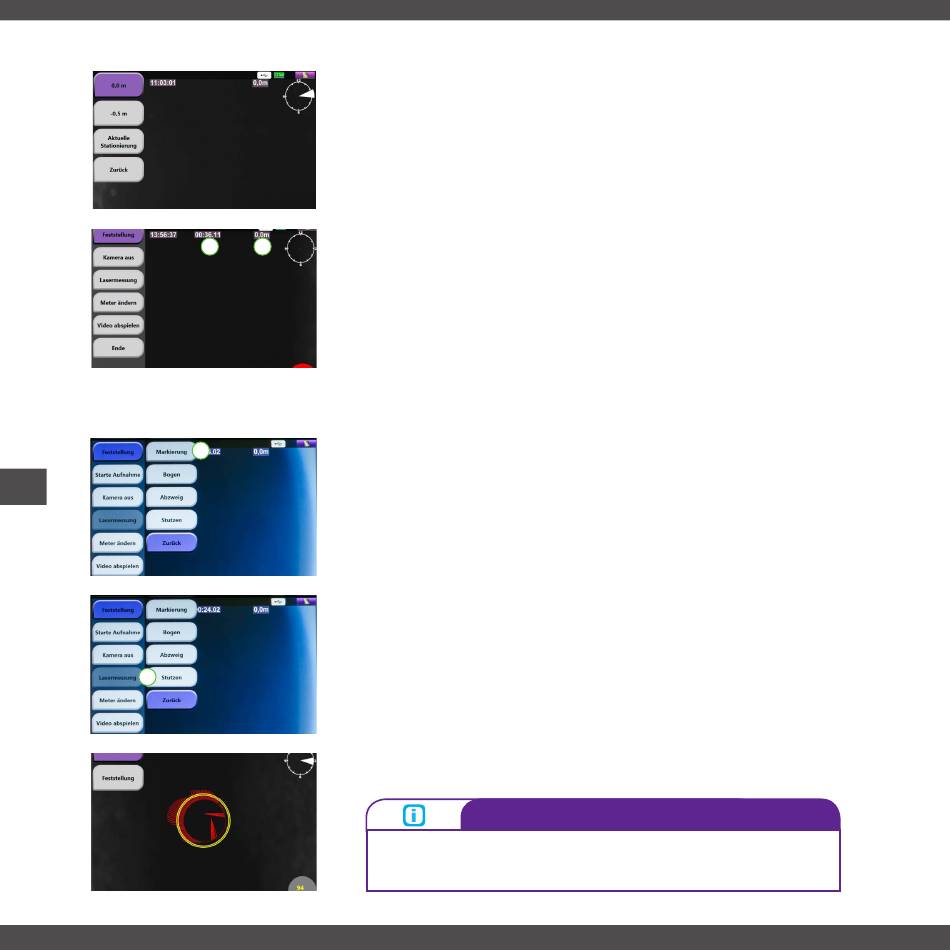

Bevor die Aufzeichnung beginnt, wird die Stationierung abgefragt.
Über die Buttons 0,0 m, -0,5 m oder Aktuelle Stationierung kann der
gewünschte Startpunkt ausgewählt werden (Abb. 28). Nach dem Bestäti-
gen beginnt die Aufnahme.
Aufnahmedauer (Abb. 29/1) und aktuelle Stationierung (Abb. 29/2) werden
1
2
am Bildschirm angezeigt.
Rechts unten im Bildschirm zählt das System die Zeit von 10 s herunter, die
bis zum Einschalten der Autopause verbleibt. Die Anzeige ist in einem roten
Kreis hinterlegt (siehe auch Seite 20, Abb. 20/1).
Werden Aal oder Kamera bewegt, stoppt die Autopause und die Aufzeich-
nung wird automatisch fortgesetzt.
Über Feststellung (Abb. 30) öffnet sich ein Untermenü.
Wird eine Markierung (Abb. 30/1) gesetzt, kann diese in der Nachbearbei-
tung mit der Software can2D/can3D
teilt werden.
Über die Buttons Bogen, Abzweig und Stutzen werden diese Elemente
direkt eingegeben. Im nächsten Fenster erscheint eine Wählscheibe auf der
die Position als Uhrzeit gewählt und gespeichert wird.
Ist die Kamera K-70L angeschlossen, wird über den Button Lasermessung
(Abb. 31/1) der Rohrinnendurchmesser bestimmt. Hierbei die Kamera für
die Lasermessung ruhig halten, bis sie eine volle Rotation gemacht hat.
Den eingeblendeten gelben Kreis mit Hilfe des Joysticks außen um die rot
dargestellten Laserstrahlen legen (Abb. 32). Die Größe des gelben Kreises
kann durch Drehen der Joystick-Kappe verändert werden.
Der gemessene Wert wird unten rechts in gelber Schrift angezeigt. Über den
Button Feststellung kann eine Markierung gesetzt werden. Über Zurück
gelangt man wieder ins Projekt-Menü.
Lasermessung
Die Lasermessung kann sowohl im Projekt, als auch außerhalb über
die entsprechende Option im Hauptmenü durchgeführt werden.
je nach benötigtem Regelwerk beur-
®
TIPP
