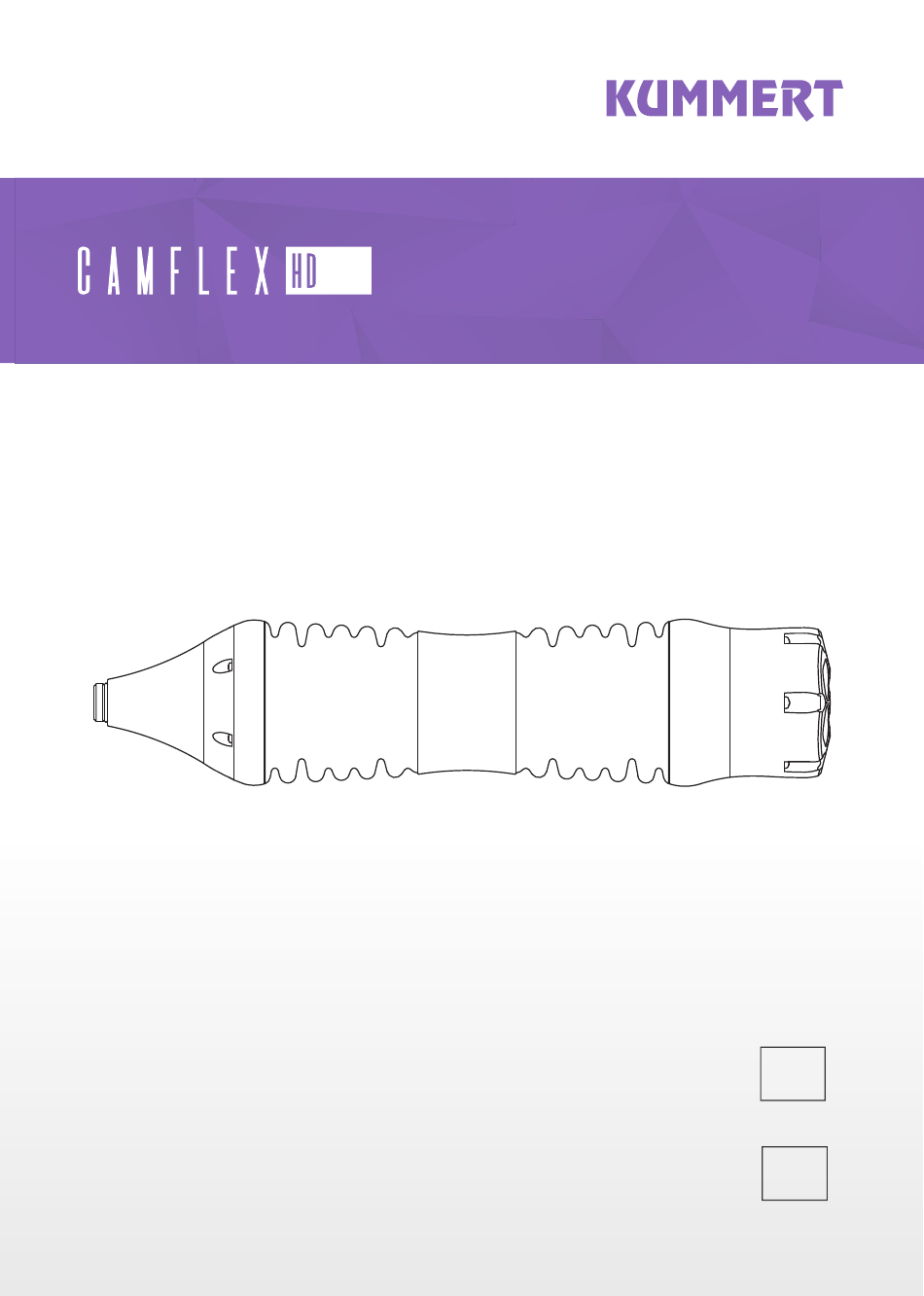

- Seite 1 BEDIENUNGSANLEITUNG CamFlex ® INSTRUCTION MANUAL CamFlex ®...
- Seite 2 97447 Gerolzhofen Auf die Bedienungsanleitung und alle darin enthaltenen Informationen, Fotos und Zeichnungen bestehen Eigentumsrechte der Kummert GmbH. Ihre Verwendung ist im Rahmen der Nutzung des Geräts zulässig. Eine darüber hinaus gehende Verwendung ist ohne schriftliche Genehmigung des Herstellers nicht gestattet.
-
Seite 3: Inhaltsverzeichnis
INHALT Einführung ..........................4 Zu dieser Anleitung..........................4 Symbolerklärung ............................4 Sicherheit ..........................5 Bestimmungsgemäßer Gebrauch ......................5 Zielgruppe ..............................5 Sicherheitshinweise ..........................5 Vorbereitung ..........................6 Lieferung ..............................6 Verpackung ..............................6 Lagerung ..............................6 Transport ..............................7 Produktbeschreibung ......................7 Kurzbeschreibung CamFlex HD...................... -
Seite 4: Einführung
EINFÜHRUNG Zu dieser Anleitung Die Anleitung ermöglicht den sicheren Umgang mit den Geräten und muss in deren unmittelbarer Nähe, für das Personal jederzeit zugänglich aufbewahrt werden. Das Personal muss diese Anleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben. Grundvoraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen in dieser Anleitung. -
Seite 5: Sicherheit
SICHERHEIT Bestimmungsgemäßer Gebrauch Die Geräte dienen zur Inspektion von gereinigten Rohrleitungen unter Verwendung von Originalzubehör und -komponenten der Kummert GmbH. Jede über diesen Einsatzzweck hinausgehende Nutzung gilt als nicht bestimmungsgemäß. Zielgruppe Diese Anleitung und Benutzung des Geräts richtet sich an ausgebildete Kanalinspekteure oder Personen mit vergleichbarem fachlichen Wissen und einer dementsprechenden, dokumentierten Unterweisung. -
Seite 6: Vorbereitung
WARNUNG Blendgefahr! Die LEDs der Kameras können die Augen blenden. • Kamera niemals auf Fahrzeuge, Personen oder sich selbst richten VORBEREITUNG Lieferung TIPP Schadenersatzansprüche können nur innerhalb der Reklamationsfristen geltend gemacht werden, reklamieren Sie deshalb Mängel direkt. Die Lieferung ist bei Erhalt direkt auf Vollständigkeit und Transportschäden zu prüfen. Melden Sie Transportschäden direkt beim Transporteur. -
Seite 7: Transport
Transport Beachten Sie beim Transport der Geräte in Fahrzeugen stets die lokalen Ladungssicherungsvorschriften. Stellen Sie darüber hinaus sicher, dass der Kamerakopf vor äußerer Krafteinwirkung geschützt ist. PRODUKTBESCHREIBUNG Kurzbeschreibung CamFlex ® Das stets aufrechte HD-Bild im Format 1:1 bildet die Rohrleitung ideal ab. Die Helligkeit regelt sich im Automatikmodus selbstständig, so dass eine ideale Ausleuchtung gewährleistet ist. -
Seite 8: Komponenten
Komponenten 1 Kamerabuchse 2 Ortung 3 Faltenbalg 4 Kamerakopf MONTAGE Zum Betrieb der Kamera muss sie über eine Haspel mit einem Grundgerät verbunden sein. Entfernen Sie hierfür ggf. die Schutzkappe. Verbinden Sie die Kamerabuchse mit dem 4-poligen Stecker der Haspel. Achten Sie auf die korrekte Position der Kontakte. -
Seite 9: Kamerafunktionen
Kamerafunktionen proTab easyTab Helligkeit regeln Drehen Sie den rechten Drehknopf nach links oder rechts bis die gewünschte Helligkeit erreicht ist. Fokus regeln Drehen Sie den 3D-Joystick nach links um einen näheren Bereich und nach rechts um einen weiter entfernten Bereich scharf zu stellen. Inspektionsmodus wechseln Die CamFlex HD verfügt über zwei... -
Seite 10: Can3D ® Bedienpanel
TIPP In der Software stehen weitere Bedienelemente für die CamFlex HD zur ® Verfügung. Für weitere Informationen lesen Sie die Bedienungsanleitung easyTab oder can3D ® can3D Bedienpanel ® Kamera abmelden Ortungssender an/ aus Kamera ausrichten Kamera Einstellungen Blitzlicht an/ aus Modus Pfeil nach oben: Schiebemodus Bild automatisch zentrieren... -
Seite 11: Inspektion
INSPEKTION Die CamFlex HD wird mit Hilfe eines Schiebekabels in die Rohrleitung geschoben. Dabei wird ® sie über ein Tablet bzw. die Software can3D (proTab) oder Record (easyTab) gesteuert. Ziel ® der Inspektion ist die Erfassung von Zustand und Verlauf (can3D ) der Rohrleitung. -
Seite 12: Lösen-Modus
Lösen-Modus Im Lösen-Modus ist die Kamera nachgiebig und kann so ohne Steuerung z.B. Bögen und Abzweige passieren. Die Software can3D aktiviert diesen Modus in bestimmten Situationen ® selbstständig. Der Lösen-Modus kann jederzeit manuell aktiviert und deaktiviert werden. HINWEIS Gefahr vor Sachschäden! Zurückziehen der Kamera in einem Inspektionsmodus kann zu Beschädigungen an der Kamera führen. -
Seite 13: Hilfe Bei Störungen
Bei anderen Störungen, Reparaturanfragen, Ersatzteilbestellungen und sonstigen Fragen wenden Sie sich bitte an Ihren Lieferanten oder unser Sevice-Team unter: Telefon: +49 (0) 9382 9727 - 710 E-Mail: service@kummert.de REINIGUNG Verschließen Sie die Kamerabuchse mit der mitgelieferten Schutzkappe und reinigen Sie den Kamerakopf unter fl ießendem Wasser. HINWEIS Gefahr vor Sachschäden! -
Seite 14: Instandhaltung Und Wartung
INSTANDHALTUNG UND WARTUNG Für einen fehlerfreien und sicheren Betrieb ist es notwendig Sichtkontrollen durchzuführen und die Geräte sauber zu halten. Anhand des Wartungsplans sehen Sie Maßnahmen, die in regelmäßigen Abständen durchgeführt werden müssen. Alle O-Ringe vorhanden und in gutem Zustand Alle Schrauben vorhanden und festgezogen Steckverbindungen auf Verunreinigungen prüfen Glasscheibe auf Risse prüfen... -
Seite 15: Entsorgung
ENTSORGUNG HINWEIS Umweltschäden! Durch falsche Entsorgung können Gefahren für die Umwelt entstehen. • Elektroschrott, Elektronikkomponenten, Schmier- und andere Hilfsstoff e von zugelassenen Fachbetrieben entsorgen lassen • Im Zweifel Auskunft zur umweltgerechten Entsorgung bei der örtlichen Kommunalbehörde oder einem Entsorgungsfachbetrieb einholen Nachdem das Gebrauchsende des Gerätes erreicht ist, muss es demontiert und einer umweltgerechten Entsorgung zugeführt werden. - Seite 16 English Edition / Version: 1/2022 Creation date: 2018 © Kummert GmbH Albert-Einstein-Str. 8 D - 97447 Gerolzhofen This manual and all information, photos and drawings contained herein are subject to intellectual property rights by Kummert GmbH. Their use is permitted while utilizing the devices. Any use beyond that is prohibited without the manufacturer‘s written...
- Seite 17 CONTENT Introduction ..........................18 About the manual ..........................18 Explanation of symbols ......................... 18 Safety ............................19 Proper Use ...............................19 Target group ............................19 Safety information..........................19 Preparation ..........................20 Delivery ..............................20 Packaging ..............................20 Storage..............................20 Transport ..............................21 Product Description ....................... 21 Brief description CamFlex HD ......................
-
Seite 18: Introduction
INTRODUCTION About the manual The manual ensures the safe operation of the devices and must be kept in the devices‘ close proximity, immediately accessible for any personnel. All personnel are to carefully read and understand this manual before taking up work. As a precondition for safe operation, all safety instructions and operational procedures given in this manual must be observed. -
Seite 19: Safety
Proper Use The devices are solely intended to be used for the inspection of cleaned water and sewer pipes in combination with original accessories and components made by Kummert GmbH. Any other use of the devices considered improper. Target group This manual is addressed to skilled sewer and pipe inspectors or individuals with a comparable, documented qualifi... -
Seite 20: Preparation
WARNING Risk of blinding! The camera’s LED can blind the eyes. Therefore: • Never point the camera at vehicles, individuals or yourself. PREPARATION Delivery TIP Claims for damages can only be asserted within the legal time for claims. Report every fault as soon as it has been discovered. The delivery is to be inspected for completeness and possible transport damage immediately upon receipt. -
Seite 21: Transport
Transport Make sure that you comply with local loading safety regulations. Beyond this, ensure that the camera is protected against impacts. PRODUCT DESCRIPTION Brief description CamFlex ® The always upright HD image with a format of 1:1 guarantees the optimal orientation during inspection. -
Seite 22: Components
Components 1 Camera connector 2 Locating transmitter 3 Bellows 4 Camera head MOUNTING For operating the camera it has to be connected to a basic device via a reel. If needed, remove the protective cap from the connector. Connect the connector and the 4-pin plug of the reel. -
Seite 23: Camera Functionality
Camera functionality proTab easyTab Adjust brightness Turn the knob to the left or right until the desired brightness is reached. Adjust focus Turn the 3D joystick to the left or right. Switch modes CamFlex® HD features two inspection modes - the navigation mode and the view mode. In order to switch between modes, push thec enter of the 3D joystick. -
Seite 24: Can3D ® Control Panel
TIPP In the software you can fi nd further controls for CamFlex® HD. For more detailed information read the manual can3D® or easyTab. can3D control panel ® Switch camera off Locating transmitter Align camera Camera settings Flash light Mode Up arrow: Push mode Automatic image centering Eye: Findings mode Continuous measurement of... -
Seite 25: Inspection
INSPECTION CamFlex HD is pushed into a tube with the help of a rod. Thereby it is controlled via a tablet ® (proTab or easyTab) or rather the software can3D or Record. The objective of the inspection ® is recording the condition and run of the pipe (can3D ®... -
Seite 26: Release Mode
Release mode Being in the release mode the camera is fl exible and can pass e.g. bends and branches without controlling the camera. The software can3D automatically activates this mode in ® certain situations but it can also be activated and deactivated manually at any time. HINWEIS Gefahr vor Sachschäden! Zurückziehen der Kamera in einem Inspektionsmodus kann zu Beschädigungen an der... -
Seite 27: Trouble Shooting
Please contact our service team in case of any malfunction as well as for requests for repair, spare part orders or any further question: Phone: +49 (0) 9382 9727 - 710 E-Mail: service@kummert.de CLEANING Seal the connector with the supplied protective cap and clean the camera under running water. NOTE Property damage due to incorrect cleaning! Incorrect cleaning may cause damage or total breakdown. -
Seite 28: Maintenance
MAINTENANCE For a smooth and safe operation, it is necessary to visually check and regularly clean the device. The following maintenance guide explains the needed maintenance tasks: Check if all seals are present and intact Check if all screws are present and tight Make sure that all connectors are clean and dry Make sure that the sapphire glass is not damaged Make sure that the end piece is not damaged... -
Seite 29: Disposal
DISPOSAL NOTE Danger to environment! Incorrect disposal may cause dangers to the environment. • Electrical waste, electronic components, lubricants and other substances may only be disposed of by certifi ed specialist companies. • When in doubt, ask for information on environmentally safe disposal at your local authorities or specifi... -
Seite 30: Notizen
NOTIZEN... -
Seite 31: Notes
NOTES... - Seite 32 Albert-Einstein-Str. 8 D - 97447 Gerolzhofen Tel. +49 (0) 9382 9727 - 0 info@kummert.de www.kummert.de Vertrieb durch Distributor...
