8. ARBEITEN MIT DEM COMPACTPLUS
8.1 Steuerpult
8.1.1 Menu-Drehknopf verwenden

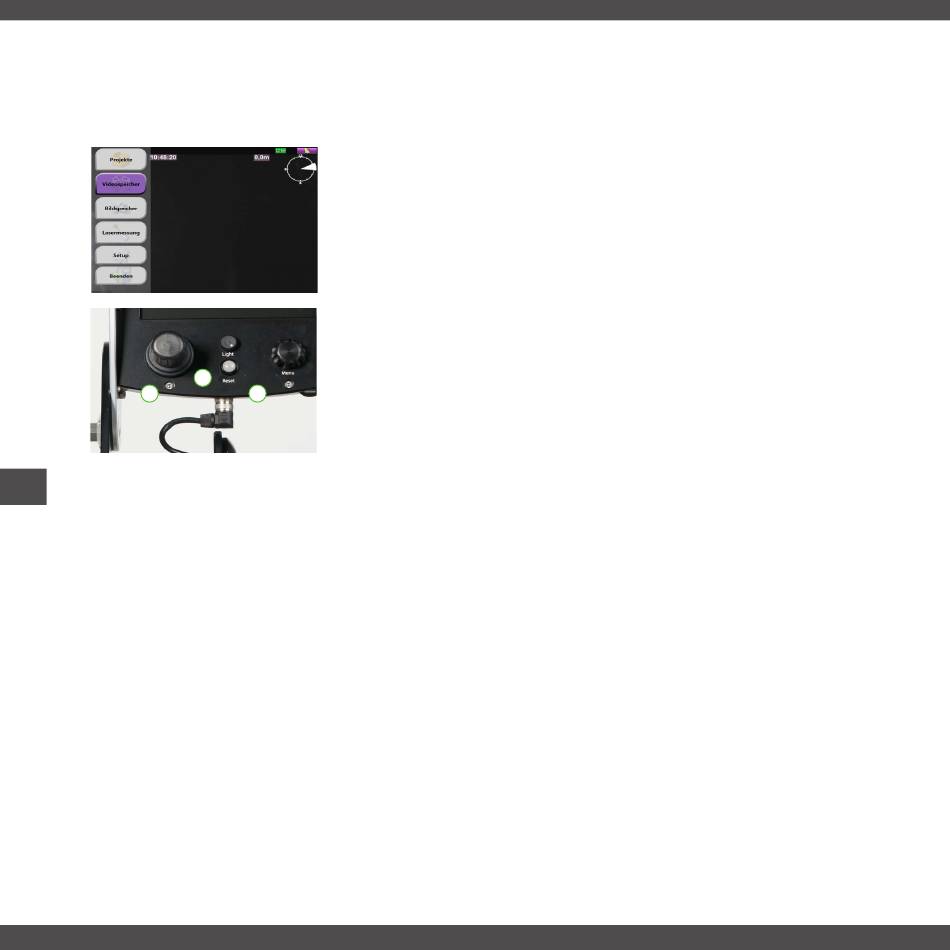

Abb. 10
2
1
Abb. 11
16
8.1.2 Bildhelligkeit einstellen
Die zugehörigen Kameraköpfe sind mit LEDs ausgestattet, welche den zu untersuchenden Bereich ausleuch-
ten. Bei den Kameraköpfen K-50, K-70, K-70L und CamFlex
Bildhelligkeit über einen Dimmer-Drehknopf (Abb. 11/2) zu verändern:
Bild dunkler: Drehknopf (Abb. 11/2) gegen den Uhrzeigersinn drehen. Hierbei überblendet die Kamera erst
und verringert anschließend die Belichtung. Das Bild wird dunkler.
Bild heller: Drehknopf (Abb. 11/2) im Uhrzeigersinn drehen. Das Bild wird heller.
Automatikmodus: Um in den Automatikmodus (automatische Blendensteuerung) zu gelangen, Drehknopf
(Abb. 11/2) im Uhrzeigersinn bis zum Anschlag drehen. Das Bild wird kurz überblendet, bevor es den Auto-
matikmodus erreicht.
8.1.3 Kamera steuern und ausrichten
Mithilfe des Joysticks (Abb. 11/1) können die Kameraköpfe K-70 und K-70L manuell geschwenkt und gedreht
werden. Die CamFlex
Weiterhin können die Kameras K-70, K-70L und CamFlex
indem die Joystick-Kappe leicht nach links oder rechts gedreht wird.
Schwenken der K-70/K-70L: Joystick nach links oder rechts drücken (Abb. 11/1), um die K-70 oder K-70L
nach links oder rechts um die Längsachse zu schwenken.
Generell wird auf der linken Seite des Bildschirms immer ein Menü ange-
zeigt, aus dem verschiedene Optionen zu wählen sind (Abb. 10).
Wird keine Auswahl getroffen, erlischt die Anzeige nach einigen Sekunden.
Durch Betätigen des Joysticks (Abb. 11/1) oder Menu-Knopfes (Abb. 11/3)
erscheint die Anzeige wieder.
Befehl anwählen: Menu-Drehknopf (Abb. 11/3) nach links oder rechts
drehen, bis die gewünschte Option lila markiert ist.
Befehl ausführen: Menu-Drehknopf (Abb. 11/3) drücken, um die ange-
3
wählte Option zu bestätigen.
verformt sich je nach Bewegung des Joysticks in die entsprechende Richtung.
®
ist es möglich, die Belichtungszeit und somit die
®
über den Joystick manuell fokussiert werden,
®
