Vorbereitung des bereits
montierten Kabelsteckteils

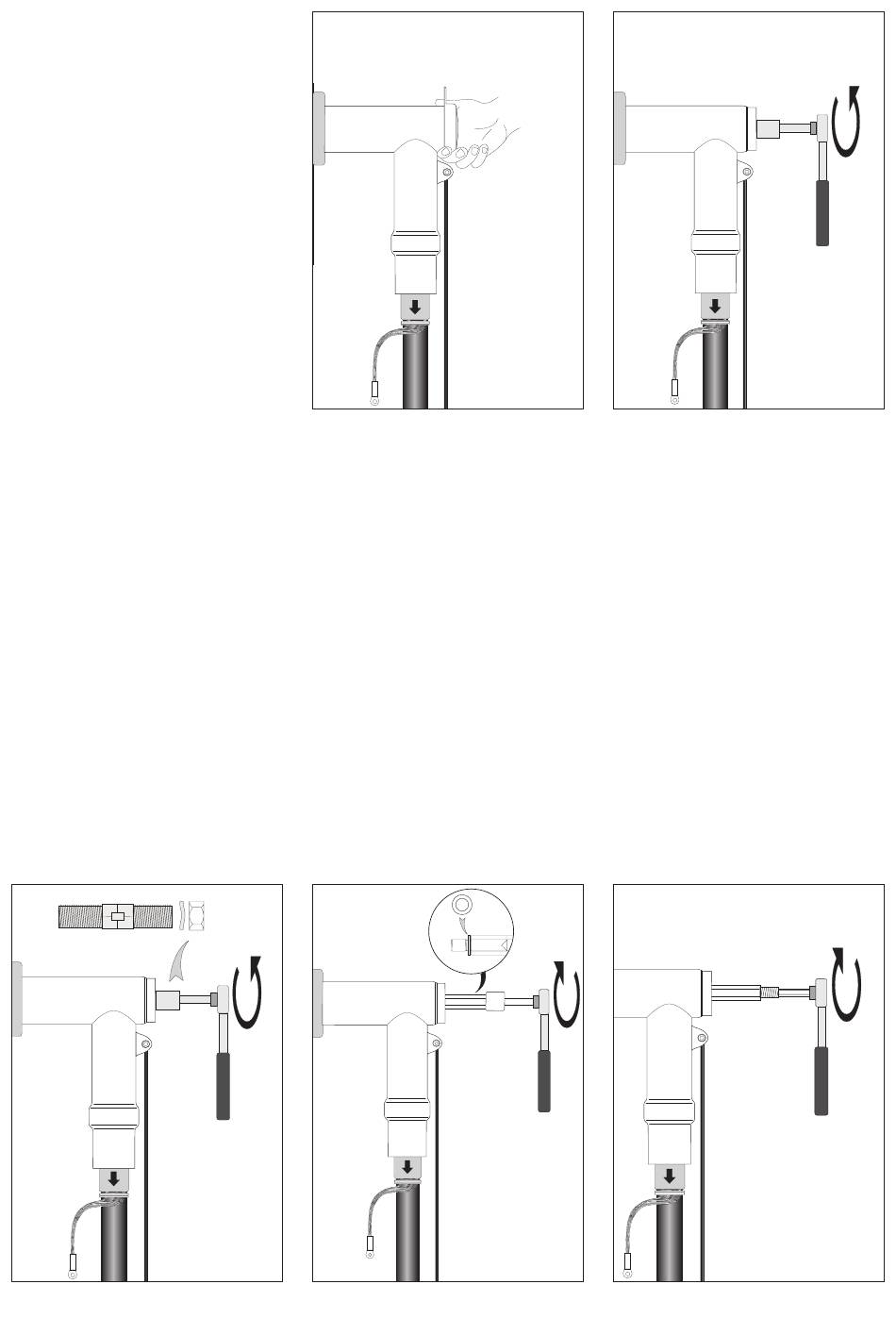

Installation des Koppelsteckers
Mutter, Federring und Gewindestift
herausdrehen und in einem sauberen
Behälter sichern.
13
11
Leitfähige Endkappe abziehen und in
einem sauberen Behälter sichern.
Rückwärtiges Ende des
angeschlossenen Steckers auf
Sauberkeit und gleichmäßigen Fettfilm
überprüfen. Notfalls mit Montagepaste
nachfetten.
Koppelstift und Cu-Scheibe bis
zum Anschlag in bereits montiertes
Kabelsteckteil eindrehen.
Mittels Drehmomentschlüssel (SW 27)
mit max. 35 Nm anziehen.
14
EPP-1770-DE-8/18 Seite 5/7
12
Verschlussstopfen aus dem
angeschlossenen Stecker entfernen
und in einem sauberen Behälter
sichern.
Gewindestift M16 in rückwärtige
Gewindebohrung des Koppelstiftes
eindrehen. Mittels Inbusschlüssel
(8 mm) mit einem Drehmoment von
max. 30 Nm anziehen.
15
