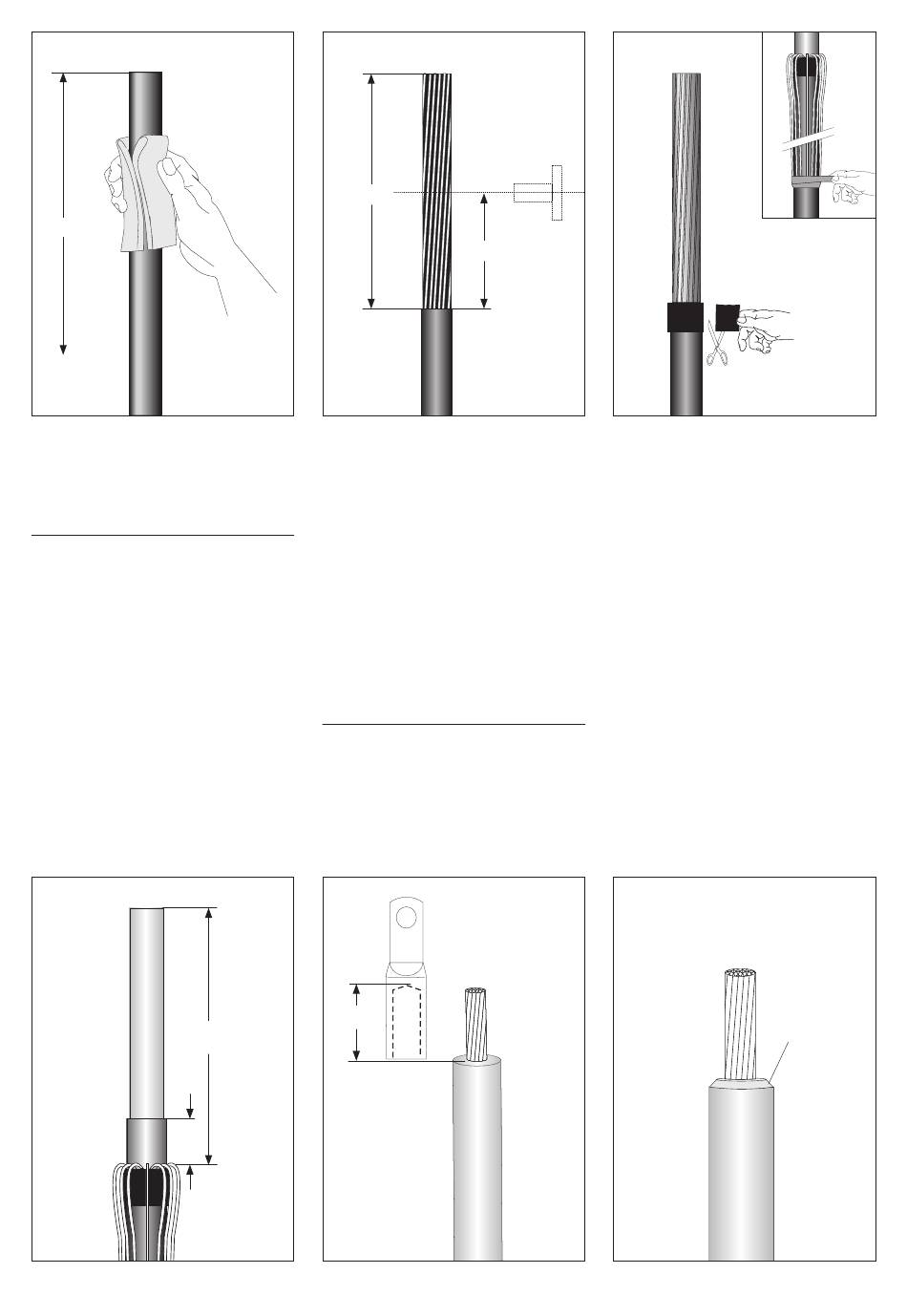

Vorbereitung des Kabels
1 m
1
Kabelmantel auf einer Länge von
1 m reinigen und mit einem fettfreien
Lösungsmittel entfetten.
Kabelader entsprechend der
Zeichnung auf das Maß 270 mm
kürzen. Feldbegrenzung bis auf 40 mm
entsprechend der Zeichnung sorgfältig
entfernen, so dass die Oberfläche der
freigelegten Aderisolierung frei von
jeglichen leitfähigen Teilen ist.
Achtung: Aderisolierung nicht
einschneiden, eventuelle Unebenheiten
der Oberfläche sorgfältig glätten.
Durchmesser über Aderisolierung
mit den Angaben in Tabelle 1 oder
mit denen auf der Stirnseite des
Feldsteuerkörpers vergleichen.
Anwendungsüberprüfung!
4
270
40
600
325
2
Kabel mit Drahtabschirmung
Kabel ausrichten und mit ausreichend
Überstand zur Durchführungsmitte
anpassen und zuschneiden.
Achtung: Es ist auf genügend
Schirmdrahtüberlänge zu achten.
Ggf. mehr Überlänge zugeben.
Kabelmantel auf einer Länge von
600 mm entfernen. Querleitwendel
bündig mit Mantelkante
absetzen. Scharfe Kanten oder
Spitzen vermeiden, so dass der
Feldsteuerkörper beim Aufschieben
nicht beschädigt wird.
Aderisolierung gemäß Maß K in der
Zeichnung zurücksetzen.
Maß K entspricht Bohrungstiefe, d. h.
Schaft stößt an Isolation.
5
K
EPP-1770-DE-8/18 Seite 3/7
a
3
Eine Lage graues Dichtband ohne
Überlappung bündig mit Mantelkante
auf Kabelmantel installieren.
Schirmdrähte parallel zum Kabelmantel
umklappen, in Dichtband drücken und
darauf achten, dass die Schirmdrähte
nicht überkreuzt werden. Drahtenden
mit einem Isolierband auf Kabelmantel
provisorisch festlegen.
Große Leiterquerschnitte
Zur Erleichterung des
Aufschiebeverhaltens des
Feldsteuerkörpers empfiehlt es
sich, ab 240 mm² einen Konus am
Isolationsende vorzusehen (siehe
Zeichnung).
6
> = 240 mm²
Konus
