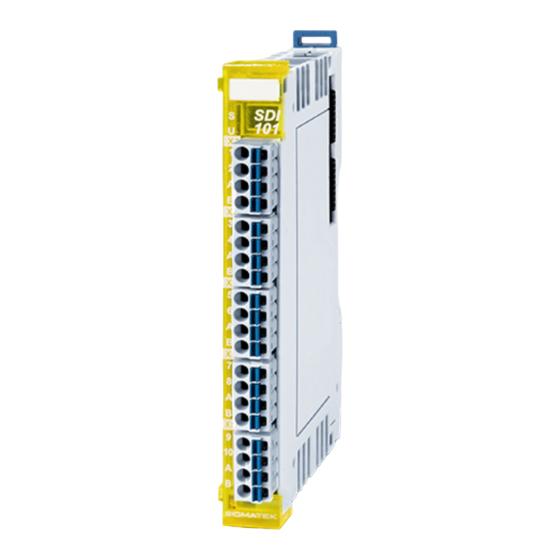

- Seite 1 SDI 101 S-DIAS Safety Digital Eingangsmodul Betriebsanleitung Erstellungsdatum: 18.12.2013 Versionsdatum: 05.12.2023 Artikelnummer: 20-891-101-D...
- Seite 2 Verfahren) ohne ausdrückliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die SIGMATEK GmbH & Co KG haftet nicht für technische oder drucktechnische Fehler in diesem Handbuch und übernimmt keine Haftung für Schäden, die auf die...
-
Seite 3: S-Dias Safety Digital Eingangsmodul
Systemen mit optionalen Modulen und Interfacevariablen gemäß Safety- Systemhandbuch, siehe Homepage Um in einer Applikation verwendet werden zu können, benötigt das SDI 101 auch ein Safety CPU-Modul, welches über sichere Bustelegramme die zeitkorrekte Kommunikation mit den Sicherheitsmodulen regelt. Dazu gehört ferner •... -
Seite 4: Inhaltsverzeichnis
SDI 101 S-DIAS SAFETY DIGITAL EINGANGSMODUL Inhaltsverzeichnis Einleitung ................5 Zielgruppe/Zweck dieser Betriebsanleitung ......5 Wichtige und referenzierende Dokumentationen ...... 5 Lieferumfang ................. 5 Grundlegende Sicherheitshinweise ........6 Verwendete Symbole ..............6 Haftungsausschluss ..............8 Allgemeine Sicherheitshinweise ..........9 Bestimmungsgemäße Verwendung .......... 11 Software/Schulung .............. - Seite 5 S-DIAS SAFETY DIGITAL EINGANGSMODUL SDI 101 Technische Daten ..............19 Spezifikation Eingänge .............. 19 Spezifikation Taktausgänge für Querschlusserkennung ..20 Elektrische Anforderungen ............20 Eingangsbeschaltung ..............22 Sonstiges ..................22 Umgebungsbedingungen ............23 Mechanische Abmessungen ..........24 Anschlussbelegung .............. 25 Status LEDs .................
- Seite 6 SDI 101 S-DIAS SAFETY DIGITAL EINGANGSMODUL 12 Instandhaltung ...............34 12.1 Wartung ..................34 12.2 Reparaturen ................. 34 13 Entsorgung ................34 Seite 4 05.12.2023...
-
Seite 7: Einleitung
Bei Fragen steht Ihnen natürlich auch gerne unser Support-Team zur Verfügung. Notfalltelefon sowie Geschäftszeiten entnehmen Sie bitte unserer Website. Wichtige und referenzierende Dokumentationen • Safety Systemhandbuch Dieses und weitere Dokumente können Sie über unsere Website bzw. über den Support beziehen. Lieferumfang 1x SDI 101 05.12.2023 Seite 5... -
Seite 8: Grundlegende Sicherheitshinweise
SDI 101 S-DIAS SAFETY DIGITAL EINGANGSMODUL Grundlegende Sicherheitshinweise Verwendete Symbole Für die in den einschlägigen Anwenderdokumentationen verwendeten Warn-, Gefahren- und Informationshinweise werden folgende Symbole verwendet: GEFAHR Gefahr bedeutet, dass der Tod oder schwere Verletzungen eintreten, wenn die angegebenen Maßnahmen nicht getroffen werden. - Seite 9 S-DIAS SAFETY DIGITAL EINGANGSMODUL SDI 101 INFORMATION Information Liefert wichtige Hinweise über das Produkt, die Handhabung oder relevante Teile der Dokumentation, auf welche besonders aufmerksam gemacht werden soll. 05.12.2023 Seite 7...
-
Seite 10: Haftungsausschluss
Bitte lesen Sie vor jeder Handhabung eines Produktes die dazu gehörigen Dokumente und diese Betriebsanleitung gründlich durch. Für Schäden, die aufgrund einer Nichtbeachtung dieser Anleitungen oder der jeweiligen Vorschriften entstehen, übernimmt die Fa. SIGMATEK GmbH & Co KG keine Haftung. Seite 8 05.12.2023... -
Seite 11: Allgemeine Sicherheitshinweise
Im Hinblick auf die mit der Nutzung der Maschine verbundenen Sicherheits- und Gesundheitsschutzanforderungen muss der Hersteller, bevor eine Inverkehrbringung einer Maschine erfolgt, eine Risikobeurteilung gemäß Maschinenrichtlinie 2006/42/EG durchführen. Betreiben Sie das Gerät nur mit von SIGMATEK dafür freigegebenen Geräten und Zubehör. 05.12.2023 Seite 9... - Seite 12 SDI 101 S-DIAS SAFETY DIGITAL EINGANGSMODUL VORSICHT Behandeln Sie das Gerät mit Sorgfalt und lassen Sie es nicht fallen. Fremdkörper und Flüssigkeiten dürfen nicht ins Geräteinnere gelangen. Das Gerät darf nicht geöffnet werden! Bei nicht bestimmungsgemäßer Funktion oder bei Beschädigungen, die Gefährdungen hervorrufen können, ist das Gerät zu ersetzen!
-
Seite 13: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Die durch das Produkt realisierten Sicherheitsfunktionen sind für den Einsatz in sicherheitsgerichteten Anwendungen im Rahmen einer SIGMATEK-Steuerung bestimmt und erfüllen alle notwendigen Anforderungen für einen sicheren Betrieb nach SIL 3, HFT 1 gemäß EN 62061 und nach PL e, Kat. 4 gemäß EN ISO 13849-1. -
Seite 14: Software/Schulung
SDI 101 S-DIAS SAFETY DIGITAL EINGANGSMODUL Software/Schulung Die Applikation wird mit der Software LASAL CLASS 2 und LASAL SCREEN Editor erstellt, die Safety-Applikation mit dem LASAL SAFETYDesigner. Grundlegende Informationen über Safety (Funktionale Sicherheit) finden Sie im Safety-Systemhandbuch. Es werden Schulungen für die LASAL-Entwicklungsumgebung angeboten, mit der Sie das Produkt konfigurieren können. -
Seite 15: Normen Und Richtlinien
S-DIAS SAFETY DIGITAL EINGANGSMODUL SDI 101 Normen und Richtlinien Restrisiken VORSICHT In der Risikobeurteilung des Systemintegrators sind folgende Restrisiken für das Produkt zu betrachten: • Freisetzung von nicht umweltgerechten Stoffen, Emissionen und ungewöhnliche Temperaturen • Mögliche Einwirkungen von Geräten der Informationstechnik... -
Seite 16: Eu-Konformitätserklärung
SDI 101 S-DIAS SAFETY DIGITAL EINGANGSMODUL 3.3.2 EU-Konformitätserklärung EU-Konformitätserklärung Das Produkt SDI 101 ist konform mit folgenden europäischen Richtlinien: • 2006/42/EG Maschinenrichtlinie • 2014/30/EU Elektromagnetische Verträglichkeit (EMV-Richtlinie) • „Beschränkung Verwendung bestimmter 2011/65/EU gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS- Richtlinie) Die EU-Konformitätserklärungen werden auf der SIGMATEK-Homepage zur... -
Seite 17: Sicherheitsrelevante Kenngrößen
S-DIAS SAFETY DIGITAL EINGANGSMODUL SDI 101 Sicherheitsrelevante Kenngrößen 3.4.1 Einbaulage waagrecht 0-55 °C Umgebungstemperatur Eingangsmodul Sicherheitskennwerte Sicherheitslevel SDI 101 inklusive CPU- einkanalige Verwendung: Modul SCP 011/SCP 111 = 1,7E-09 (1/h) PL d /Kat. 2 MTTF = 1843 Jahre SIL 3... - Seite 18 SDI 101 S-DIAS SAFETY DIGITAL EINGANGSMODUL Eingangsmodul Sicherheitskennwerte Sicherheitslevel SDI 101 inklusive CPU- einkanalige Verwendung: Modul SCP 211/SCP = 2,3E-09 (1/h) PL d /Kat. 2 111-S) MTTF = 1162 Jahre SIL 3 DC = 97 % SFF = 99 %...
-
Seite 19: Kompatibilität
S-DIAS SAFETY DIGITAL EINGANGSMODUL SDI 101 Kompatibilität INFORMATION Kompatibilität Hinsichtlich der Kompatibilität der S-DIAS-Sicherheitsbauteile wird auf den Abschnitt „Kompatibilität der S-DIAS-Sicherheitsbauteile“ des Systemhandbuchs verwiesen. Testpulse zur Querschlusserkennung Das Modul sendet Pulse in zyklischen Zeitintervallen zur Erkennung eines Querschlusses der Ausgänge. Achten Sie bei der Auswahl der Aktoren darauf, dass diese Pulse nicht zu einem Schalten eines Aktors oder einer sonstigen Diagnosemeldung führen. -
Seite 20: Typenschild
SDI 101 S-DIAS SAFETY DIGITAL EINGANGSMODUL Typenschild HW: Hardwareversion SW: Softwareversion Seite 18 05.12.2023... -
Seite 21: Technische Daten
S-DIAS SAFETY DIGITAL EINGANGSMODUL SDI 101 Technische Daten Spezifikation Eingänge Die Eingänge sind vom Typ 1 gemäß EN 61131-2. Anzahl Eingangsnennspannung +24 V DC Eingangsspannungsbereich minimal +18 V maximal +30 V low: ≤ +5 V high: ≥ +15 V Signalpegel... -
Seite 22: Spezifikation Taktausgänge Für Querschlusserkennung
SDI 101 S-DIAS SAFETY DIGITAL EINGANGSMODUL Spezifikation Taktausgänge für Querschlusserkennung Anzahl 5x Takt A 5x Takt B Ausgangsnennspannung +24 V DC Ausgangsspannungsbereich minimal +18 V maximal +30 V Ausgangsstrom 100 mA bei +24 V Sonstiges kurzschlussfest INFORMATION Bei erhöhter Umgebungstemperatur >55 °C reduziert sich die maximal zulässige Eingangsspannung von 30 V auf 28,8 V. - Seite 23 S-DIAS SAFETY DIGITAL EINGANGSMODUL SDI 101 05.12.2023 Seite 21...
-
Seite 24: Eingangsbeschaltung
SDI 101 S-DIAS SAFETY DIGITAL EINGANGSMODUL Eingangsbeschaltung Sonstiges Artikelnummer 20-891-101 20-891-101-X (Polymer-beschichtete Leiterplatte) Normung UL 508 (E247993) Approbationen , CE, TÜV-Austria EG-Baumustergeprüft Gebrauchsdauer 20 Jahre Seite 22 05.12.2023... -
Seite 25: Umgebungsbedingungen
S-DIAS SAFETY DIGITAL EINGANGSMODUL SDI 101 Umgebungsbedingungen Lagertemperatur -20 ... +85 °C 0 … +55 °C (UL) Umgebungstemperatur 0 … +60 °C (CE) Luftfeuchtigkeit 0-95 %, nicht kondensierend Aufstellungshöhe über 0-2000 m ohne Derating Meereshöhe > 2000 m mit Derating der maximalen Umgebungstemperatur um 0,5 °C... -
Seite 26: Mechanische Abmessungen
SDI 101 S-DIAS SAFETY DIGITAL EINGANGSMODUL Mechanische Abmessungen Seite 24 05.12.2023... -
Seite 27: Anschlussbelegung
S-DIAS SAFETY DIGITAL EINGANGSMODUL SDI 101 Anschlussbelegung 05.12.2023 Seite 25... -
Seite 28: Status Leds
SDI 101 S-DIAS SAFETY DIGITAL EINGANGSMODUL Status LEDs Bus Status grün Buskommunikation OK Keine Versorgung vorhanden BLINKT (5 Hz) Keine Kommunikation Safety-Used gelb Modul wird verwendet und kein Fehler Modul wird nicht verwendet oder nicht im Operational-Betrieb Eingangsstatus grün Eingang EIN... -
Seite 29: Beschriftungsfeld
S-DIAS SAFETY DIGITAL EINGANGSMODUL SDI 101 Beschriftungsfeld Hersteller Weidmüller MF 10/5 CABUR MC NE WS Artikelnummer Weidmüller 1854510000 Kompatibler Drucker Weidmüller Printjet Advanced 230V Artikelnummer Weidmüller 1324380000 05.12.2023 Seite 27... -
Seite 30: Verdrahtung
SDI 101 S-DIAS SAFETY DIGITAL EINGANGSMODUL Verdrahtung Anschlussbeispiel Seite 28 05.12.2023... -
Seite 31: Hinweise
S-DIAS SAFETY DIGITAL EINGANGSMODUL SDI 101 Hinweise Die Eingangsfilter, welche Störimpulse unterdrücken, erlauben den Einsatz in rauen Umgebungsbedingungen. Zusätzlich ist eine sorgfältige Verdrahtungstechnik zu empfehlen, um den einwandfreien Betrieb zu gewährleisten. Folgende Installationshinweise sind zu beachten: • Vermeiden von Parallelführung der Eingangsleitungen mit Laststromkreisen •... -
Seite 32: Montage
SDI 101 S-DIAS SAFETY DIGITAL EINGANGSMODUL Montage Lieferumfang prüfen Überprüfen Sie den Lieferumfang auf Vollständigkeit und Unversehrtheit. Siehe dazu Kapitel 1.3 Lieferumfang. INFORMATION Prüfen Sie bei Erhalt und vor dem Erstgebrauch das Gerät auf Beschädigungen. Ist das Gerät beschädigt, kontaktieren Sie unseren Kundendienst und installieren Sie es nicht in Ihr System. -
Seite 33: Einbau
S-DIAS SAFETY DIGITAL EINGANGSMODUL SDI 101 Einbau Die S-DIAS Module sind für den Einbau im Schaltschrank vorgesehen. Zur Befestigung der Module ist eine Hutschiene erforderlich. Diese Hutschiene muss eine leitfähige Verbindung zur Schaltschrankrückwand herstellen. Die einzelnen S-DIAS Module werden aneinandergereiht in die Hutschiene eingehängt und durch Schließen der Rasthaken fixiert. - Seite 34 SDI 101 S-DIAS SAFETY DIGITAL EINGANGSMODUL Empfohlene Minimalabstände der S-DIAS Module zu umgebenden Komponenten bzw. der Schaltschrankwand: a, b, c … Abstände in mm (inch) Seite 32 05.12.2023...
-
Seite 35: 10 Transport/Lagerung
S-DIAS SAFETY DIGITAL EINGANGSMODUL SDI 101 10 Transport/Lagerung INFORMATION Bei diesem Gerät handelt es sich um sensible Elektronik. Vermeiden Sie deshalb beim Transport, sowie während der Lagerung, große mechanische Belastungen. Für Lagerung und Transport sind dieselben Werte für Feuchtigkeit und Erschütterung (Schock, Vibration) einzuhalten wie während des... -
Seite 36: Instandhaltung
SDI 101 S-DIAS SAFETY DIGITAL EINGANGSMODUL 12 Instandhaltung INFORMATION Beachten Sie bei der Instandhaltung sowie bei der Wartung die Sicherheitshinweise aus Kapitel 2. 12.1 Wartung Dieses Produkt wurde für den wartungsarmen Betrieb konstruiert. 12.2 Reparaturen INFORMATION Senden Sie das Gerät im Falle eines Defektes/einer Reparatur zusammen mit einer ausführlichen Fehlerbeschreibung an die zu... -
Seite 37: Änderungen Der Dokumentation
S-DIAS SAFETY DIGITAL EINGANGSMODUL SDI 101 Änderungen der Dokumentation Änderungs- Betroffene Kapitel Vermerk datum Seite(n) 11.02.2014 5 Anschlussbelegung Zeichnung geändert 5.2 Zu verwendende Anschlussvermögen hinzugefügt Steckverbinder 03.03.2014 5 Anschlussbelegung Zeichnung geändert 5.1 Status LEDs Status LEDs Tabelle geändert/erweitert 01.04.2014 7 Montage Text aktualisiert 23.05.2014... - Seite 38 SDI 101 S-DIAS SAFETY DIGITAL EINGANGSMODUL 02.04.2019 2.3 Sicherheitsrelevante Korrektur der Sicherheitskennwerte Kenngrößen 3.6 Umgebungsbedingungen Korrekturen Umgebungsbedingungen alle Korrekturen aufgrund CE 20.09.2019 2.3 Sicherheitsrelevante Werte angepasst Kenngrößen 14.11.2019 8 Unterstützte Zykluszeiten Kapitel hinzugefügt 02.12.2019 2.3 Sicherheitsrelevante Werte aktualisiert Kenngrößen 28.02.2020 8 Unterstützte Zykluszeiten...
