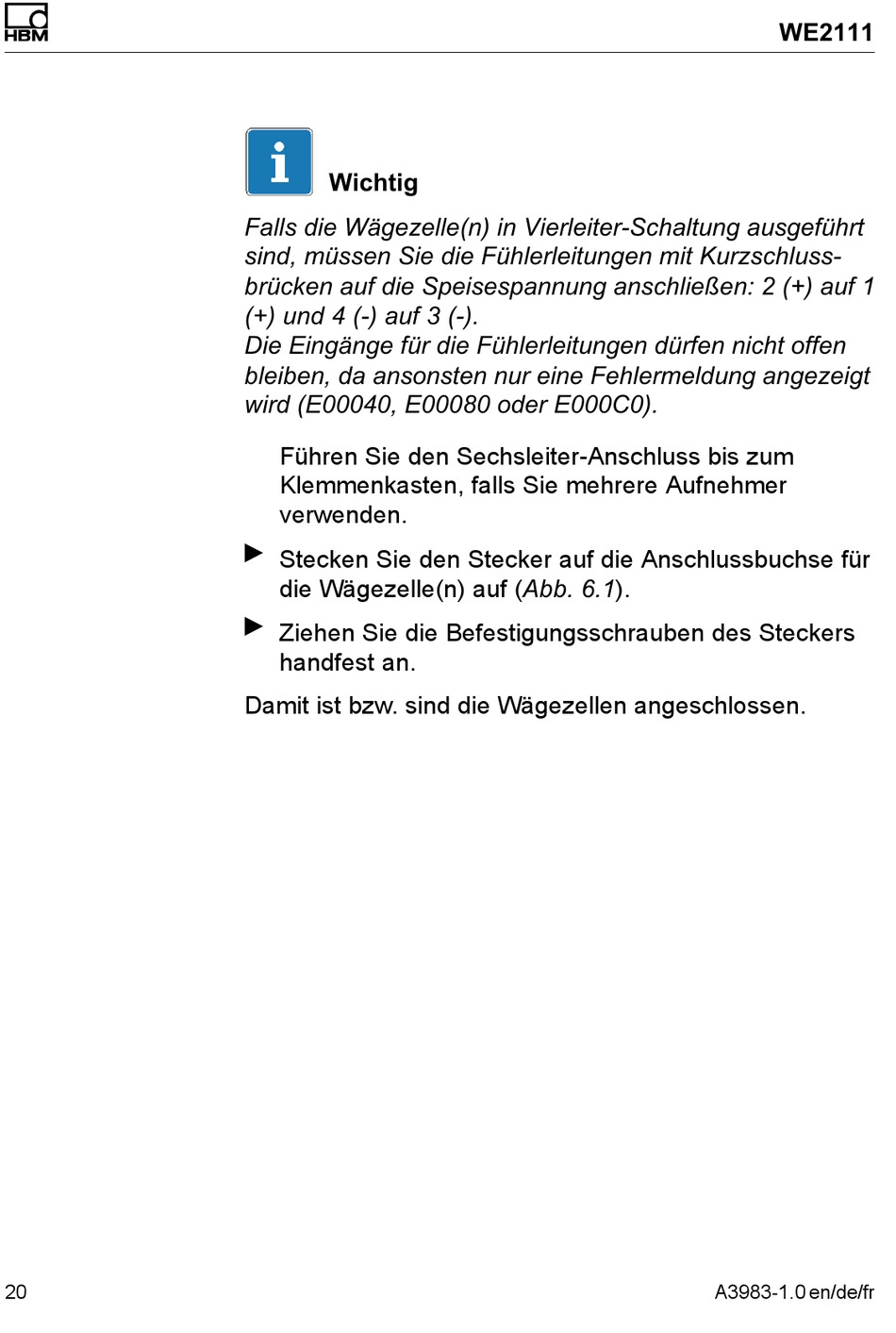

HBM WE2111 Kurzanleitung Seite 54

20
Wichtig
Falls die Wägezelle(n) in Vierleiter-Schaltung ausgeführt
sind, müssen Sie die Fühlerleitungen mit Kurzschluss­
brücken auf die Speisespannung anschließen: 2 (+) auf 1
(+) und 4 (-) auf 3 (-).
Die Eingänge für die Fühlerleitungen dürfen nicht offen
bleiben, da ansonsten nur eine Fehlermeldung angezeigt
wird (E00040, E00080 oder E000C0).
Führen Sie den Sechsleiter-Anschluss bis zum
Klemmenkasten, falls Sie mehrere Aufnehmer
verwenden.
"
Stecken Sie den Stecker auf die Anschlussbuchse für
die Wägezelle(n) auf (Abb. 6.1).
"
Ziehen Sie die Befestigungsschrauben des Steckers
handfest an.
Damit ist bzw. sind die Wägezellen angeschlossen.
WE2111
A3983-1.0 en/de/fr
