Erdungs-
stecker
Anschlussbuchsen
22
Der obere Anschluss wird mit Plus, der untere mit
Minus verbunden. Die Anschlussbelegung ist auch auf
dem Gehäuse eingeprägt.
"
Verbinden Sie den Erdungsstecker (Abb. 7.1) mit
einem Erdungspunkt in der Nähe.
Der Widerstand zwischen Erdungspunkt und WE2111
darf nicht mehr als 2 Ohm betragen.
Damit ist die WE2111 bereit zum Einschalten.
7.2

Anschluss bei Wechselspannung

Befestigung
Befestigung

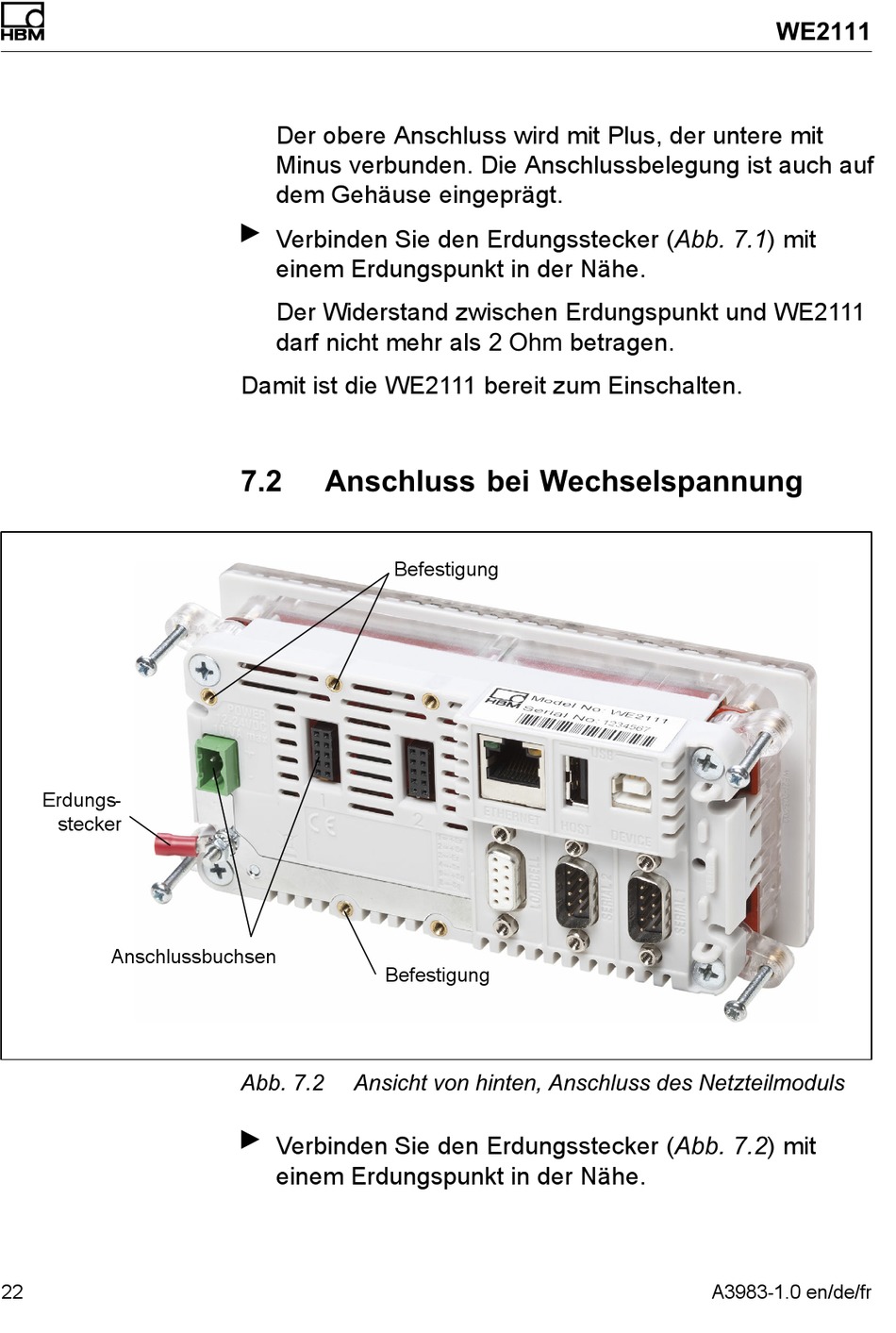

Abb. 7.2 Ansicht von hinten, Anschluss des Netzteilmoduls
"
Verbinden Sie den Erdungsstecker (Abb. 7.2) mit
einem Erdungspunkt in der Nähe.
WE2111
