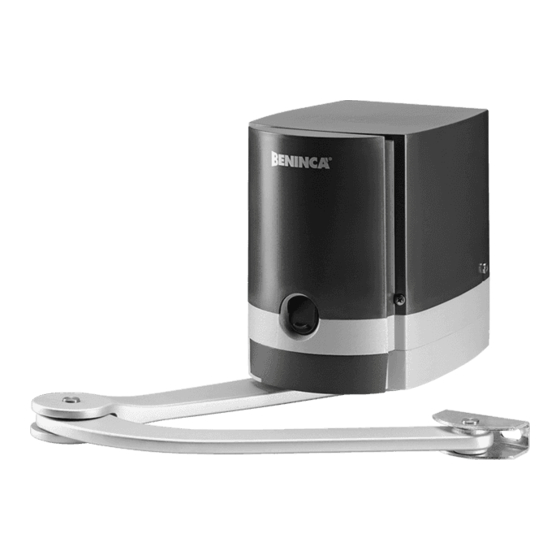

Beninca MB24V Betriebsanleitung Und Ersatzteilliste
Automation für tore
Vorschau ausblenden
Andere Handbücher für MB24V:
- Betriebsanleitung (14 Seiten) ,
- Betriebsanleitung und ersatzteilliste (13 Seiten) ,
- Betriebsanleitung und ersatzteilliste (32 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks

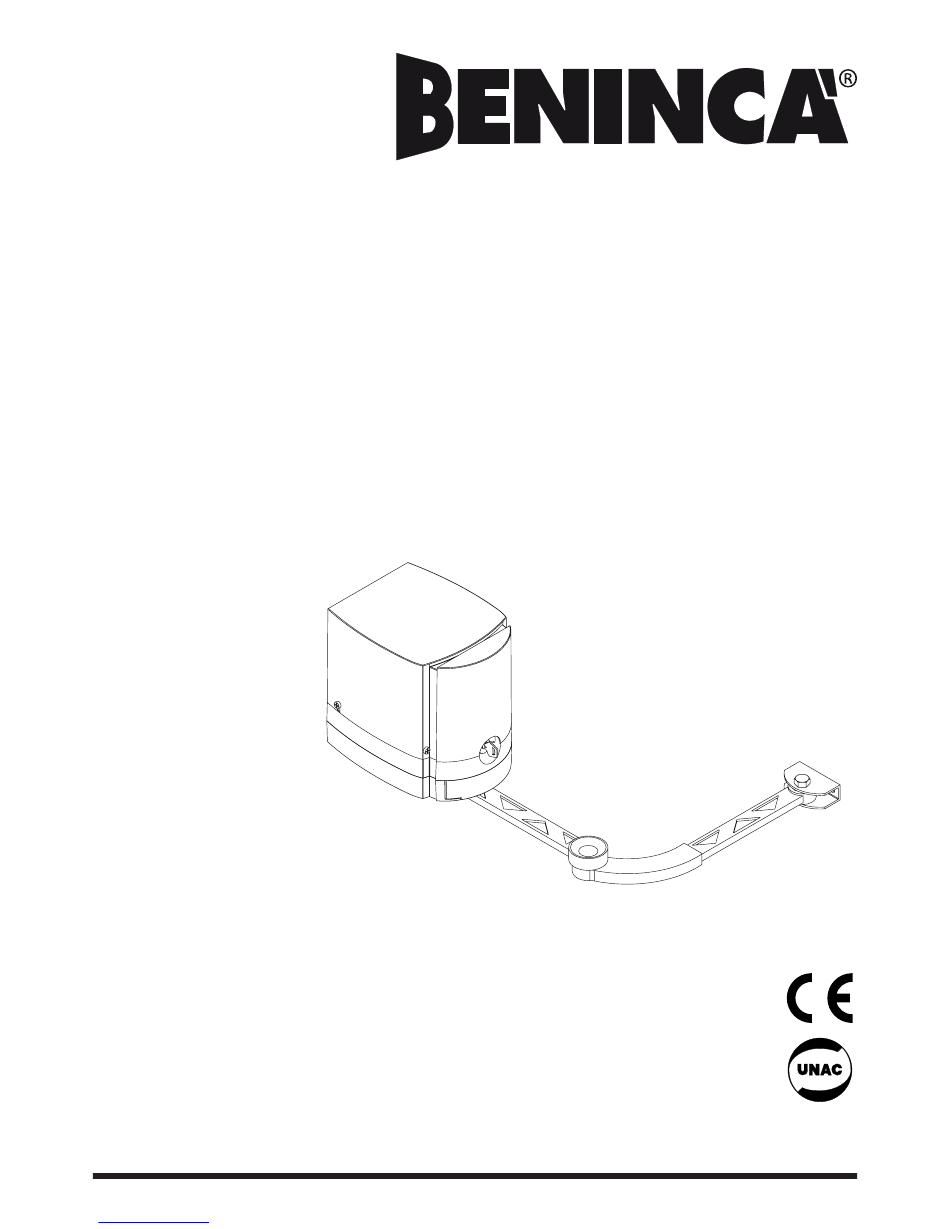

L8542333
Rev. 03/06/00
AUTOMAZIONE PER CANCELLI A BATTENTE
AUTOMATION FOR HINGED GATES
AUTOMATION FÜR TORE
AUTOMATION POUR PORTAILS OUVRANTS
AUTOMATIZACIÓN PARA CANCELAS DE BATIENTE
AUTOMATYZACJA BRAM ROZWIERANYCH
MB24V
MBE24V
Libro istruzioni e catalogo ricambi
Operating instructions and spare parts catalogue
Betriebsanleitung und Ersatzteilliste
Livret d'instructions et catalogue des pieces de rechange
UNIONE NAZIONALE COSTRUTTORI
Manual de instrucciones y catálogo de recambios
AUTOMATISMI PER CANCELLI, PORTE
Książeczka z instrukcjami i katalog części wymiennych
SERRANDE ED AFFINI
Downloaded from
www.Manualslib.com
manuals search engine
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Beninca MB24V
Inhaltszusammenfassung für Beninca MB24V
- Seite 1 AUTOMATION FOR HINGED GATES AUTOMATION FÜR TORE AUTOMATION POUR PORTAILS OUVRANTS AUTOMATIZACIÓN PARA CANCELAS DE BATIENTE AUTOMATYZACJA BRAM ROZWIERANYCH MB24V MBE24V Libro istruzioni e catalogo ricambi Operating instructions and spare parts catalogue Betriebsanleitung und Ersatzteilliste Livret d’instructions et catalogue des pieces de rechange UNIONE NAZIONALE COSTRUTTORI Manual de instrucciones y catálogo de recambios...
- Seite 2 Fabricant: Automatismi Benincà SpA. Adresse: Via Capitello, 45 - 36066 Sandrigo (VI) - Italia Déclaire ci-apres que: lʼautomation pour portails ouvrants MB24V/MBE24V. • est prévue pour être incorporée dans une machine ou être assemblée avec dʼautres machines pour consituer une machine couverte par la directive 98/37/CEE, modifiée;...
-
Seite 3: Dati Tecnici
Dati tecnici Technical data Technische Daten Donnees technique Datos técnicos Dane techniczne MB/MBE24V Alimentazione Power supply Stromversorgung Alimentation Alimentación 230 Vac Zasilanie Alimetazione motore Motor feed Motorspeisung Alimentation moteur Alimentación del motor Zasilanie silnika 24 Vdc Power drawn Puissance absorbée 40 W Potenza assorbita Aufgenomm. - Seite 4 Staffa snodo Articulated bracket Gelenkbügel Bride articulée Soporte articulación Wspornik zaczepu Staffa Bracket Bügel Bride Soporte Zaczep Fig.2 Downloaded from www.Manualslib.com manuals search engine...
- Seite 5 Piastra di fissaggio Vite TE M8x65 UNI 5737 Fixing bracket Screw M8x65 UNI 5737 Befestigungsbügel Schraube M8x65 UNI 5737 Bride de fixation Vis M8x65 UNI 5737 Soporte de fijación Tornillo M8x65 UNI 5737 Płyta do mocowania Śruba TE M8x65 UNI 5737 Dado autobloccante M8 UNI 7473 Self locking nut M8 UNI 7473 Selbstsichernde Mutter M8 UNI 7473...
- Seite 6 Chiave personalizzata C Customized key C Spezialschlüssel C Clé personnalisée C Llave personalizada C Klucz osobisty C Leva L Lever L Hebel L Levier L Palanca L Dźwigienka L Fig.5 Downloaded from www.Manualslib.com manuals search engine...
- Seite 7 Membrana Cover Membran Membrane Membrana Przesłonka MBE24V Membrana Cover Membran Membrane SWC2 (17) SWO2 (16) COM (13) M2 (3,4) Membrana Przesłonka Cavi Cables Kabeln Câbles Cables Kable MB24V Fig.6 Downloaded from www.Manualslib.com manuals search engine...
- Seite 8 Camma inferiore Camma superiore Lower cam Upper cam Unteren Nocken Oberen Nocken Came inférieure Came supérieure Excéntrica inferior Excéntrica superior Krzywka dolna Krzywka górna Microinterruttore Microswitch Endschalter Micro-interrupteur Final de carrera Mikrowyłącznik Chiave Chiave Schlüssel Schlüssel Clé Clé Llave Llave Apre.
- Seite 9 Légende: Legenda: 1 Motoriduttore MBE24V 1 Motoréducteur MBE24V 2 Motoriduttore MB24V 2 Motoréducteur MB24V 3 Fotocellule FTC/FTM 3 Photocellules FTC/FTM 4 Selettore a chiave CH 4 Sélecteur à clef CH 5 Fermi meccanici 5 Bûtée mécanique 6 Lampeggiante LAMP 6 Feu clignotant LAMP...
-
Seite 10: Renseignements Généraux
• Instruire l’utilisateur sur l’usage de l’installation. Introduction Nous ne pouvons que féliciter d’avoir porté votre choix sur le moto-réducteur MB24V/MBE24V. Vingt années d’expérience dans le secteur des automatismes ainsi que dans le recherche de nouveaux matériaux et tech- nologies de pointe, nous ont permis de développer tous les nombreux articles de la gamme Benincà. Pour ces raisons, nous sommes en mesure de proposer des produits extrémement fiables et qui grâce à... - Seite 11 • Déverrouillage externe au ras: en option Disponible dans la version à fixation murale et à fixation murale externe ou avec un accessoire à encaisser (article MB24V.SE). 9. Connexions (Fig.6) Pour connecter la centrale, faire référence aux instructions de la centrale. Passer les câbles, adéquatement canalisés, en cassant seulement la membrane du passage du câble utilisé.
- Seite 12 Pos. Denominazione - Description - Bezeichnung - Dénomination - Denominación - Określenie Cod. Cover Kasten Carter 9686930 Carter Cárter Karter 9686811 Motore Motor Motor Moteur Motor Silnika 9686110 Vite senza fine Screw Schraube Vis sans fin Tornillo sin fin Śruba dwustronna 9686934 Finecorsa Limit stop...
-
Seite 13: Normes De Sécurité
MB24V Manuel d’instructions pour l’utilisateur MBE24V Clé personnalisée C Levier L Normes de sécurité • Ne pas stationner dans la zone de mouvement de la porte. • Ne laissez pas les enfants jouer avec les commandes ou à proximité de la porte.
