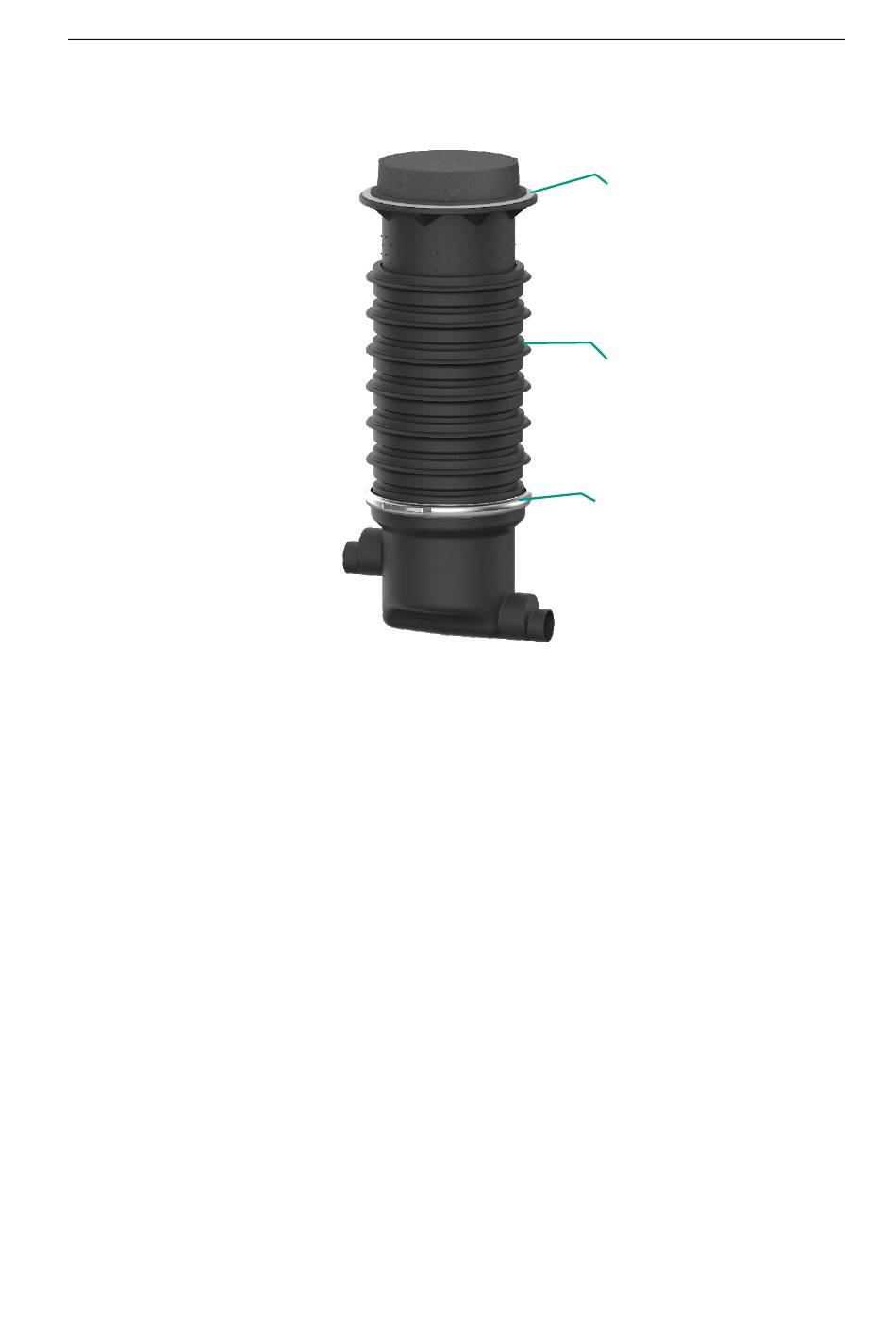

5.4.3 Wilo Probeentnahmeschacht
①
Lieferumfang:
②
Probeentnahmebehälter waagerecht
③
Spannring Probeentnahmeaufsatz
④
Probeentnahmeaufsatz
⑤
Probeentnahmeteleskop
⑥
Schachtabdeckung Probeentnahmeteleskop
⑦
Dichtung Probeentnahmeaufsatz (Ø 15 mm)
⑧
Dichtung Probeentnahmeteleskop (Ø 30 mm)
Dichtung Probeentnahmeabdeckung (Filz)
Montage Probeentnahmeschacht
1) Der Einlauf- und Auslaufstutzen muss bei einer NS 7,5 / NS 10 Abscheideranlage
auf den Stutzen DN 150 gekürzt werden.
2) Bei der schichtweisen Verfüllung mit nichtbindigen Boden (siehe Kapitel 5.4.1) wird
der Probeentnahmeschacht direkt hinter der Abscheideranlage installiert.
3) Die weitere Montage können Sie dem Kapitel 5.4.1 entnehmen
a. Probeentnahmeaufsatz ggf. kürzen
b. Dichtung Probeentnahmeaufsatz (Ø 15 mm) am Aufsatz montieren
c. Probeentnahmeaufsatz auf Probeentnahmebehälter mit Spannring fixieren
d. Dichtung Probeentnahmeteleskop (Ø 30 mm) im Aufsatz montieren und mit
Gleitmittel schmieren
e. Probeentnahmeteleskop ggf. kürzen, danach Schnittkanten anphasen
f.
Probeentnahmeteleskop in Probeentnahmeaufsatz einstecken und ausrichten
g. Probeentnahmeeinrichtung auf Dichtheit prüfen
h. Verfüllung der Baugrube
i.
Nach erfolgreicher Dichtheitsprüfung die Dichtblasen entfernen
Version:
Seite 50
1.0
②
Erstellatum:
Druckdatum:
22.06.2020
22.06.2020
⑤
④
③
⑥
①
Werkzeug bauseits:
Absperrung zur Sicherung
•
des Arbeitsbereichs
Minibagger
•
•
Schaufel, Spaten
•
Rüttelplatte, Stampfer
Gleitmittel
•
Zollstock
•
•
Aluschiene
•
Säge (Säbelsäge)
Dichtblasen
•
⑧
⑦
Wilo-Separator GEO
