VERKABELUNG
HINWEIS – Bei den Verkabelungs- und Installationsarbeiten auf die geltenden Rich-
tlinien und jedenfalls auf die Grundsätze der guten Technik Bezug nehmen. Die Leiter
müssen in Klemmennähe durch eine zusätzliche Befestigung, zum Beispiel mithilfe von
Kabelschellen, befestigt werden. Alle Verkabelungsarbeiten müssen vom Fachpersonal
ausgeführt werden.
Die Station Espas10 MoneyBOX Plus ist im unteren Teil der Station mit einem beque-
men Klemmenbrett ausgestattet, an dem der Installateur die Verkabelung der Station in
den folgenden Bestandteilen in größter Sicherheit vornehmen muss:
− Steuerungen Schranke AUF (Standardsteuerungen für elektromechanische
Schranken, entsprechend bemessenes Kabel verwenden)
− Speisung 230Vac 230Vac

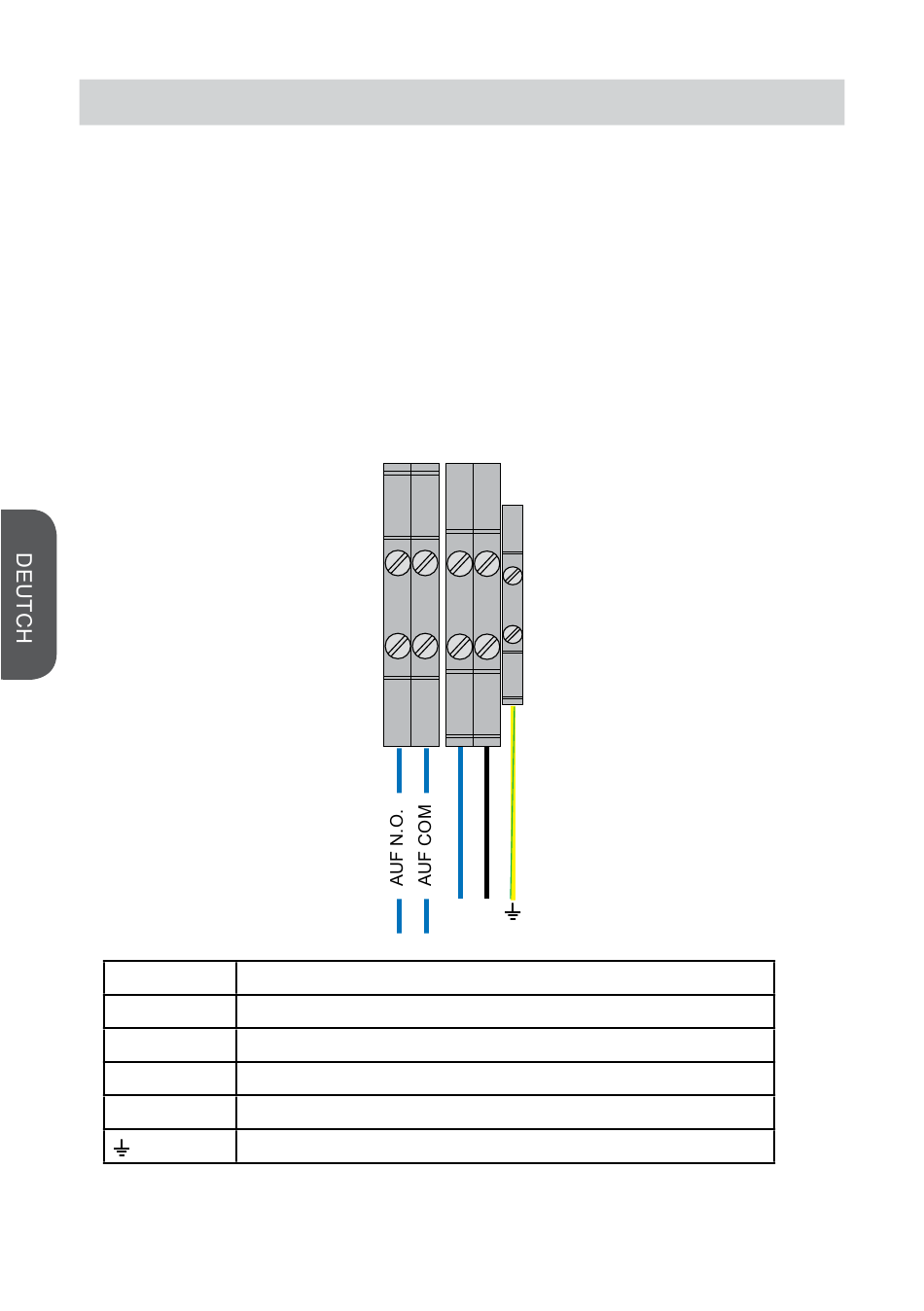

Anschlussplan
Klemmen
Beschreibung
Kontakt N.O. Schranke auf
AUF N.O.
AUF COM
Gemeinsamer Kontakt Auf-Zu
L
Leitung 230Vac
N
Nullleiter 230Vac
Erde
Espas10 MoneyBOX Plus-
LN
230Vac
Installations-und Gebrauchsanleitung
rel. 01-2012
PAG. 31
