CABLAGE
AVVERTISSEMENT - Pendant les opérations de câblage et de montage, respecter les
normes en vigueur et les principes de la bonne technique. Les conducteurs doivent
être fixés par un système supplémentaire de bornes, par exemple, à l'aide de bandes.
Toutes les opérations de câblage doivent être accomplies par personnel qualifié.
The Espas10 MoneyBOX Plus has a practical terminal block on the bottom where the
technician can lay the following wiring with the maximum attention and under safety
conditions.:
− Contrôles barrière OUVRE (contrôles standards pour barrières
électromécaniques, utiliser câble de section appropriée)
− Alimentation 230Vac

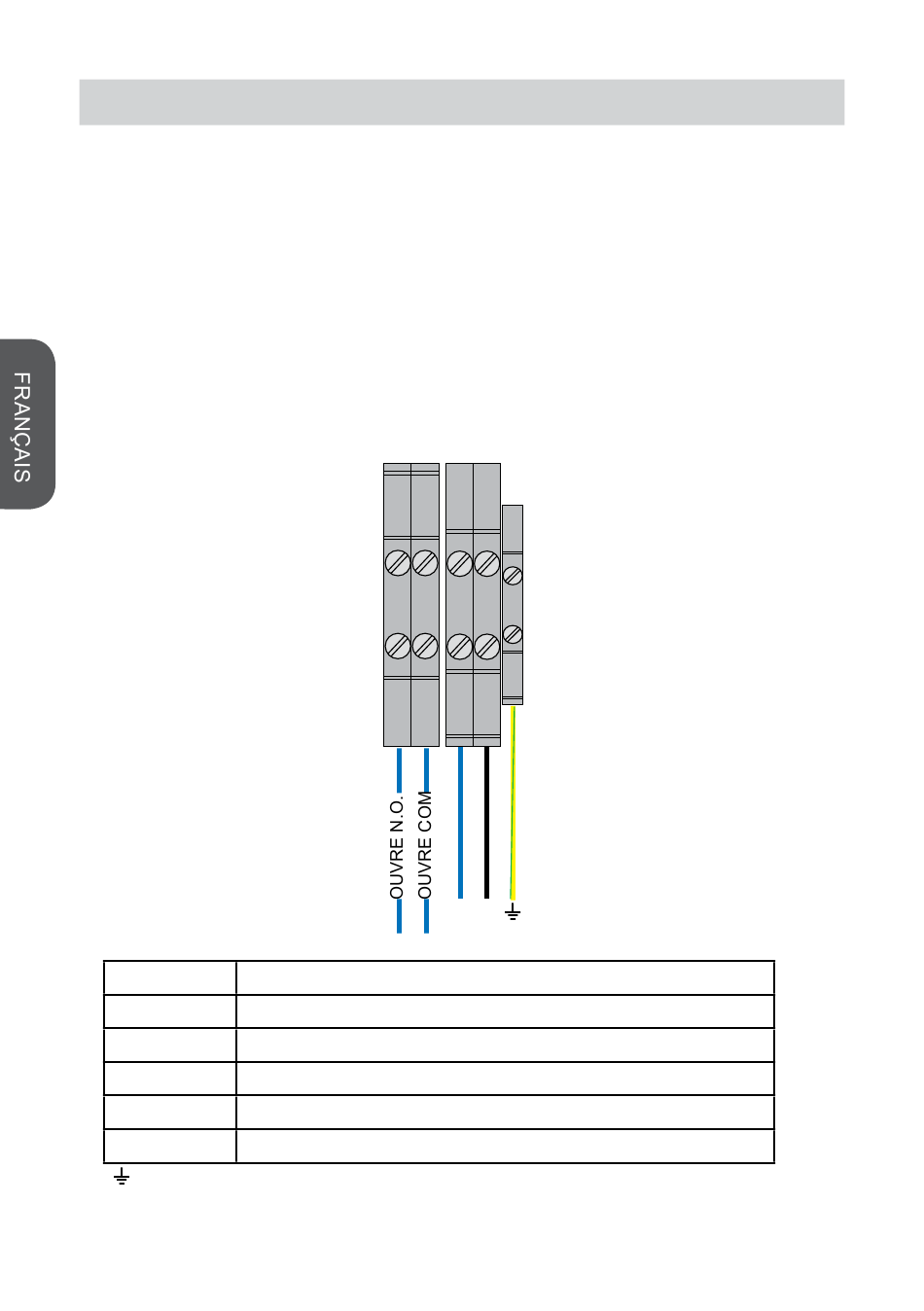

Schéma de connections
Bornes
Description
Contacte N.O. Ouvre barrière
OUVRE N.O.
OUVRE COM
Contacte Commun Ouvre-ferme
L
Ligne 230Vac
N
Neutre 230Vac
Ground
Espas10 MoneyBOX Plus- Mode d'emploi
LN
230Vac
rel. 01-2012
PAG. 23
