1. Etikett „Anschluss für
INSPIRATIONSSCHENKEL des
Schlauchsystems"
(Abbildungen 1-1 und 1-4)
5. Etikett „Lufteinlass"
(Abbildung 1-3)
1 – Position der Anschlussbuchse
für das Gleichstromkabel
9. Markierung „Externe
Gleichstrom-
Kabelanschlussbuchse"
(Abbildung 1-3)
13. Etikett FiO
2
(Abbildungen 1-1 und 1-4)

Hinweis:
Die angezeigten Elementnummern in den folgenden Abbildungen beziehen sich auf die in
aufgeführten Nummern.
Ärztehandbuch

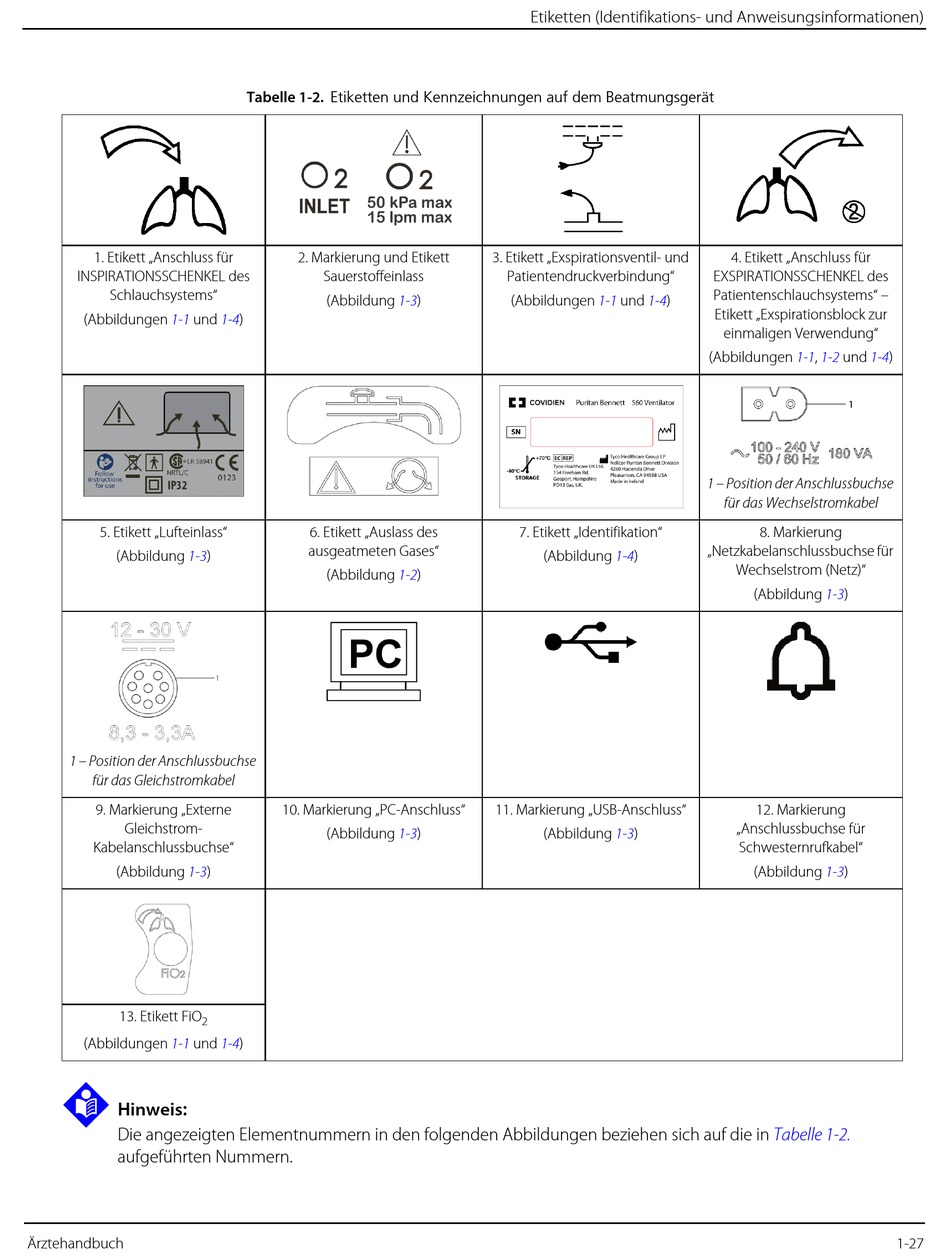

Tabelle 1-2. Etiketten und Kennzeichnungen auf dem Beatmungsgerät
2. Markierung und Etikett
Sauerstoffeinlass
(Abbildung 1-3)
6. Etikett „Auslass des
ausgeatmeten Gases"
(Abbildung 1-2)
10. Markierung „PC-Anschluss"
(Abbildung 1-3)
Etiketten (Identifikations- und Anweisungsinformationen)
3. Etikett „Exspirationsventil- und
Patientendruckverbindung"
(Abbildungen 1-1 und 1-4)
7. Etikett „Identifikation"
(Abbildung 1-4)
11. Markierung „USB-Anschluss"
(Abbildung 1-3)
4. Etikett „Anschluss für
EXSPIRATIONSSCHENKEL des
Patientenschlauchsystems" –
Etikett „Exspirationsblock zur
einmaligen Verwendung"
(Abbildungen 1-1, 1-2 und 1-4)
1 – Position der Anschlussbuchse
für das Wechselstromkabel
8. Markierung
„Netzkabelanschlussbuchse für
Wechselstrom (Netz)"
(Abbildung 1-3)
12. Markierung
„Anschlussbuchse für
Schwesternrufkabel"
(Abbildung 1-3)
Tabelle 1-2.
1-27
