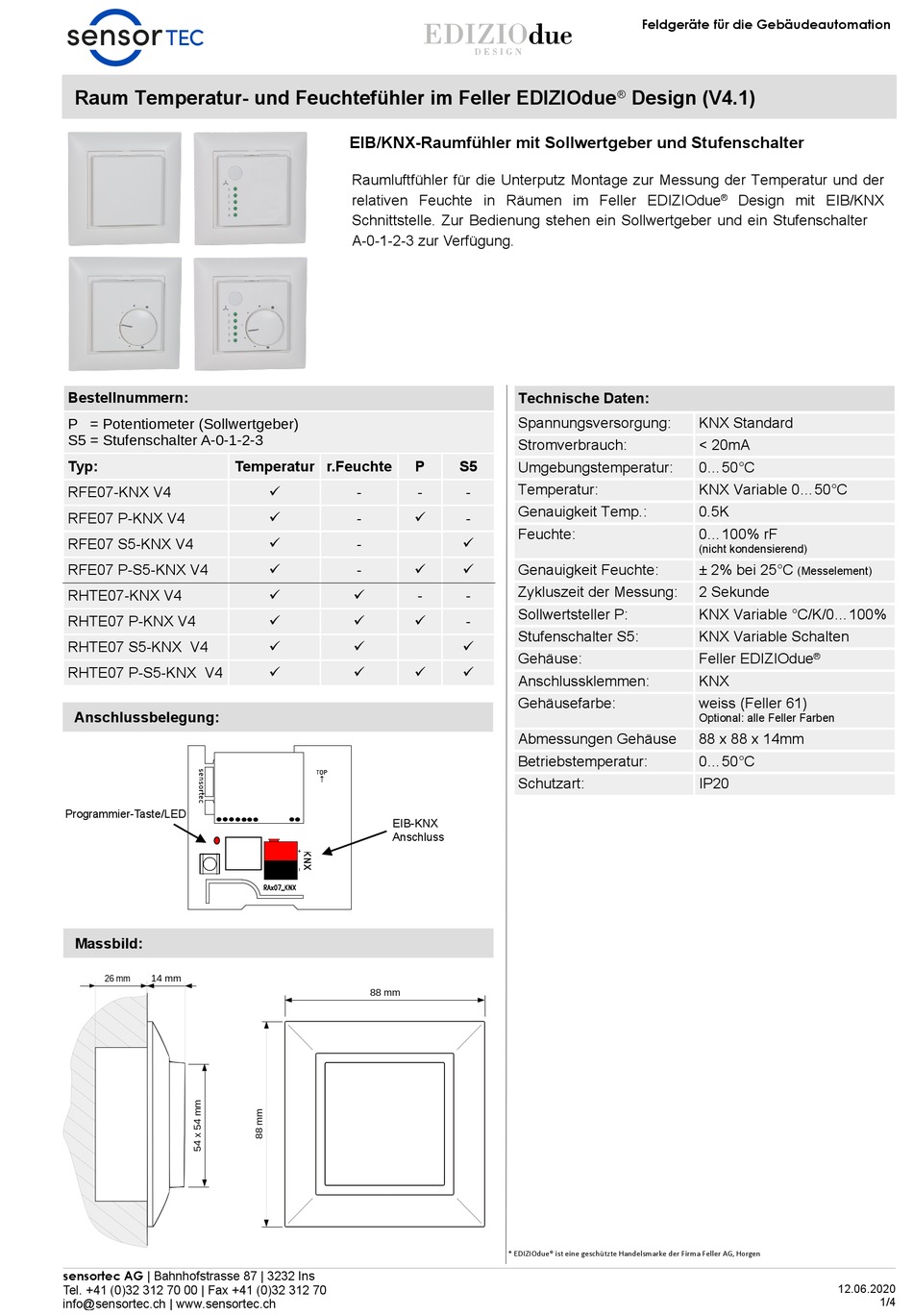

Sensortec EDIZIOdue Design RFE07-KNX V4 Bedienungsanleitung

Raum Temperatur- und Feuchtefühler im Feller EDIZIOdue
Bestellnummern:
P = Potentiometer (Sollwertgeber)
S5 = Stufenschalter A-0-1-2-3
Typ: Temperatur r.Feuchte
RFE07-KNX V4
RFE07 P-KNX V4
RFE07 S5-KNX V4
RFE07 P-S5-KNX V4
RHTE07-KNX V4
RHTE07 P-KNX V4
RHTE07 S5-KNX V4
RHTE07 P-S5-KNX V4
Anschlussbelegung:
Programmier-Taste/LED
Massbild:
26 mm 14 mm
sensortec AG | Bahnhofstrasse 87 | 3232 Ins
Tel. +41 (0)32 312 70 00 | Fax +41 (0)32 312 70
info@sensortec.ch | www.sensortec.ch

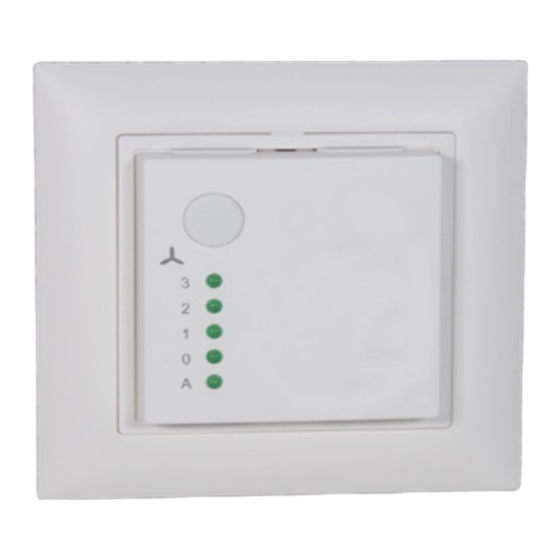

EIB/KNX-Raumfühler mit Sollwertgeber und Stufenschalter
Raumluftfühler für die Unterputz Montage zur Messung der Temperatur und der
relativen Feuchte in Räumen im Feller EDIZIOdue
Schnittstelle. Zur Bedienung stehen ein Sollwertgeber und ein Stufenschalter
A-0-1-2-3 zur Verfügung.
P
 - -
 - 
 -
 
-
  -
  
 
  
EIB-KNX
Anschluss
88 mm
Design (V4.1)
®
Technische Daten:
Spannungsversorgung:
Stromverbrauch:
S5
Umgebungstemperatur:
Temperatur:
-
Genauigkeit Temp.:
-
Feuchte:


Genauigkeit Feuchte:
Zykluszeit der Messung:
-
Sollwertsteller P:
-
Stufenschalter S5:

Gehäuse:

Anschlussklemmen:
Gehäusefarbe:
Abmessungen Gehäuse
Betriebstemperatur:
Schutzart:
* EDIZIOdue® ist eine geschützte Handelsmarke der Firma Feller AG, Horgen
Feldgeräte für die Gebäudeautomation
Design mit EIB/KNX
®
KNX Standard
< 20mA
0...50°C
KNX Variable 0...50°C
0.5K
0...100% rF
(nicht kondensierend)
± 2% bei 25°C
(Messelement)
2 Sekunde
KNX Variable °C/K/0...100%
KNX Variable Schalten
Feller EDIZIOdue
®
KNX
weiss (Feller 61)
Optional: alle Feller Farben
88 x 88 x 14mm
0...50°C
IP20
12.06.2020
1/4
