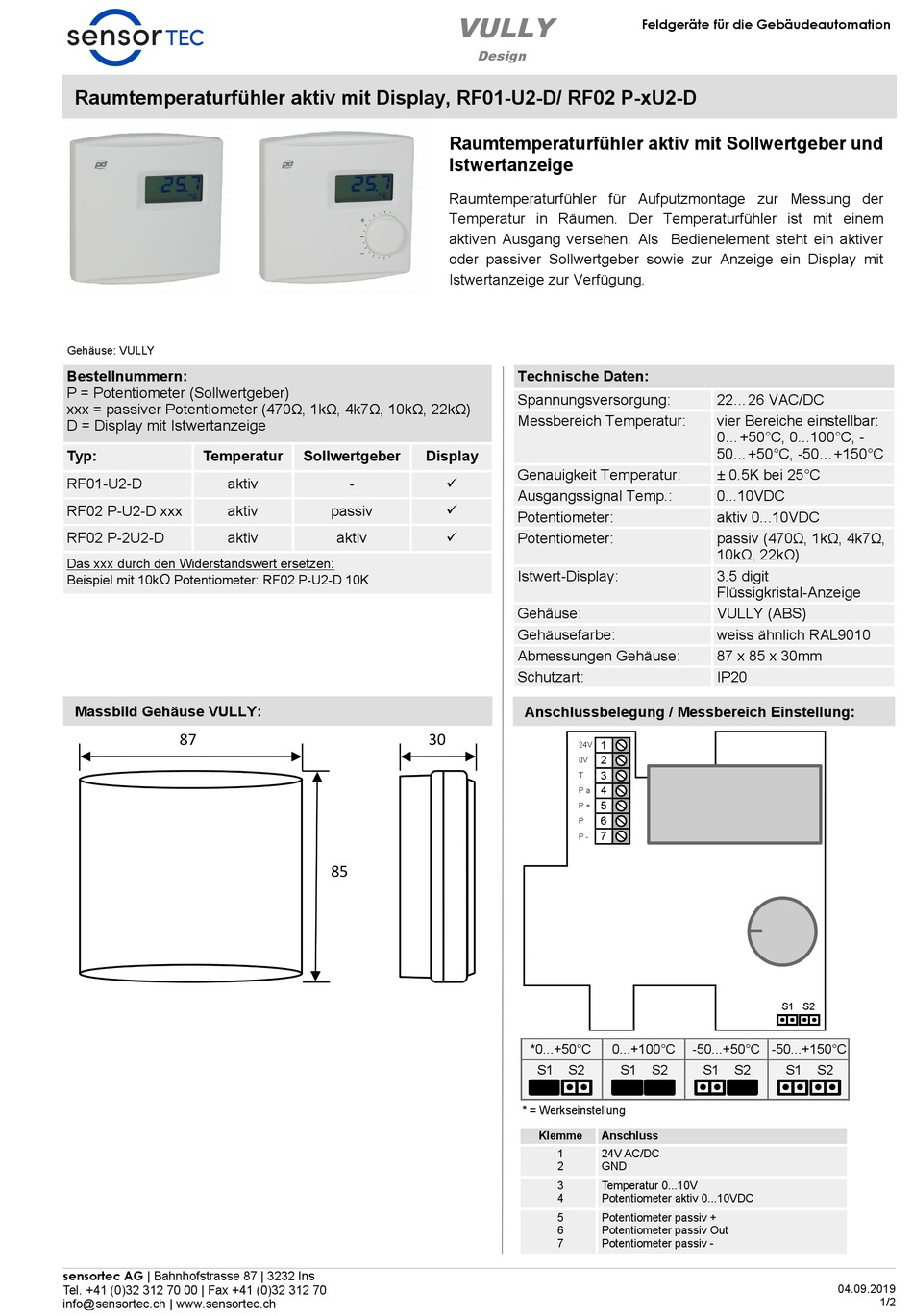

Raumtemperaturfühler aktiv mit Display, RF01-U2-D/ RF02 P-xU2-D
Gehäuse: VULLY
Bestellnummern:
P = Potentiometer (Sollwertgeber)
xxx = passiver Potentiometer (470Ω, 1kΩ, 4k7Ω, 10kΩ, 22kΩ)
D = Display mit Istwertanzeige
Typ: Temperatur
RF01-U2-D aktiv
RF02 P-U2-D xxx aktiv
RF02 P-2U2-D aktiv
Das xxx durch den Widerstandswert ersetzen:
Ω
Beispiel mit 10k Potentiometer: RF02 P-U2-D 10K
Massbild Gehäuse VULLY:
87
sensortec AG | Bahnhofstrasse 87 | 3232 Ins
Tel. +41 (0)32 312 70 00 | Fax +41 (0)32 312 70
info@sensortec.ch | www.sensortec.ch
VULLY

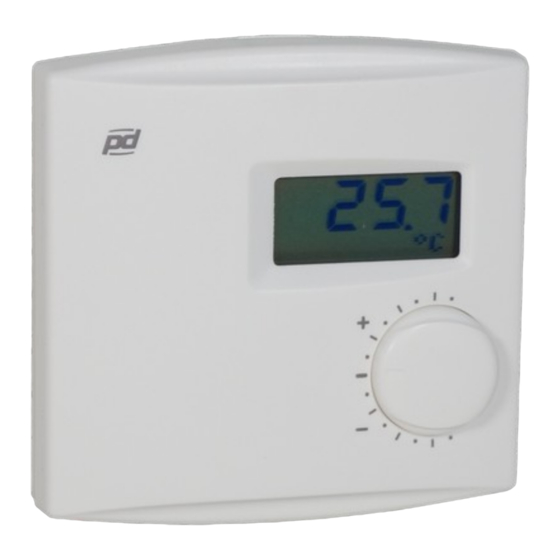

Raumtemperaturfühler aktiv mit Sollwertgeber und
Istwertanzeige
Raumtemperaturfühler für Aufputzmontage zur Messung der
Temperatur in Räumen. Der Temperaturfühler ist mit einem
aktiven Ausgang versehen. Als Bedienelement steht ein aktiver
oder passiver Sollwertgeber sowie zur Anzeige ein Display mit
Istwertanzeige zur Verfügung.
Sollwertgeber Display
- 
passiv 
aktiv 
30
85
Feldgeräte für die Gebäudeautomation
Design
Technische Daten:
Spannungsversorgung:
Messbereich Temperatur:
Genauigkeit Temperatur:
Ausgangssignal Temp.:
Potentiometer:
Potentiometer:
Istwert-Display:
Gehäuse:
Gehäusefarbe:
Abmessungen Gehäuse:
Schutzart:
Anschlussbelegung / Messbereich Einstellung:
1
24V
2
0V
3
T
4
P a
5
P +
6
P
7
P -
*0...+50°C 0...+100°C
S1 S2 S1
* = Werkseinstellung
Klemme Anschluss
1 24V AC/DC
2 GND
3 Temperatur 0...10V
4 Potentiometer aktiv 0...10VDC
5 Potentiometer passiv +
6 Potentiometer passiv Out
7 Potentiometer passiv -
22...26 VAC/DC
vier Bereiche einstellbar:
0...+50°C, 0...100°C, -
50...+50°C, -50...+150°C
± 0.5K bei 25°C
0...10VDC
aktiv 0...10VDC
passiv (470Ω, 1kΩ, 4k7Ω,
10kΩ, 22kΩ)
3.5 digit
Flüssigkristal-Anzeige
VULLY (ABS)
weiss ähnlich RAL9010
87 x 85 x 30mm
IP20
S1 S2
-50...+50°C -50...+150°C
S2 S1 S2 S1 S2
04.09.2019
1/2
