Sensortec RFSD01 Kurzanleitung

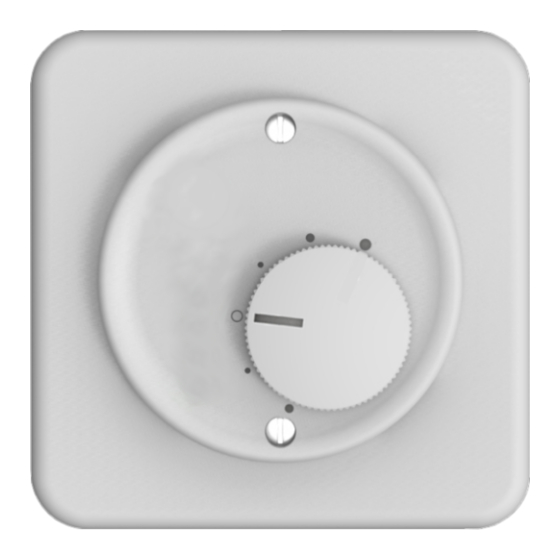

Raumtemperaturfühler passiv RFSD01 und RFSD02 P mit Sollwertgeber
Bestellnummern:
P = Potentiometer (Sollwertgeber)
yyy = passives Messelement
xxx = passiver Potentiometer (1kΩ / 4.7kΩ / 10 kΩ)
Typ:
RFSD01 yyy
RFSD02 P yyy xxx
Bei den oben gelisteten Produkten das yyy und das xxx ersetzen:
Beispiel mit PT1000 und 10kΩ Poti: RFSD02 P PT1000 10K
Anschlussbelegung:
Klemme Anschluss
1 Temperatur passiv (+) LM235
2 Temperatur passiv (-) LM235
4 Potentiometer passiv -
5 Potentiometer passiv Out
6 Potentiometer passiv +
* STANDARDdue® ist eine geschützte Handelsmarke der Firma Feller AG, Horgen
sensortec AG | Bahnhofstrasse 87 | 3232 Ins
Tel. +41 (0)32 312 70 00 | Fax +41 (0)32 312 70
info@sensortec.ch | www.sensortec.ch
Raumtemperaturfühler für die Unterputz Montage zur Messung der Temperatur in
Räumen im Feller STANDARDdue
passiven Messelement ausgerüstet. Zur Raum Bedienung steht ein passiver
Potentiometer für die Sollwert-Vorgabe zur Verfügung.
(siehe Widerstandstabelle)
Temperatur Poti
 -
 
Feldgeräte für die Gebäudeautomation
® Design. Der Temperaturfühler wird mit einem
Technische Daten:
Messbereich Temperatur:
Genauigkeit Temperatur:
Potentiometer passiv:
Gehäuse:
Gehäusefarbe:
Abmessungen Gehäuse:
Schutzart:
:
Massbild
60
0...50°C
je nach Messelement
1kΩ / 4.7kΩ / 10 kΩ
Feller STANDARDdue ®
weiss oder schwarz
90 x 90 x14mm
IP20
15 14
06.09.2019
1/2
