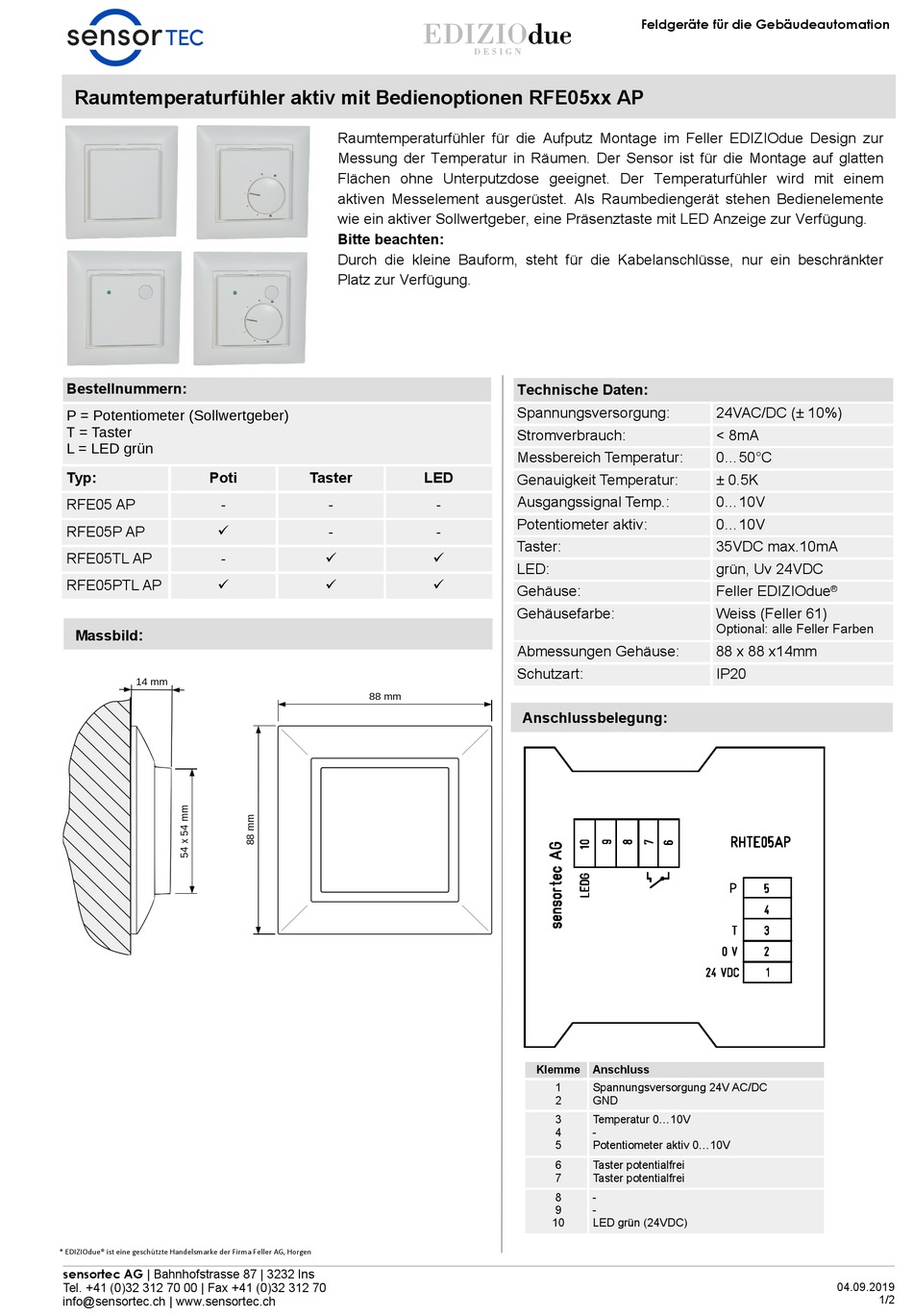

Sensortec RFE05 AP Serie Kurzanleitung

Raumtemperaturfühler aktiv mit Bedienoptionen RFE05xx AP
Bestellnummern:
P = Potentiometer (Sollwertgeber)
T = Taster
L = LED grün
Typ: Poti
RFE05 AP -
RFE05P AP 
RFE05TL AP -
RFE05PTL AP 
:
Massbild
* EDIZIOdue® ist eine geschützte Handelsmarke der Firma Feller AG, Horgen
sensortec AG | Bahnhofstrasse 87 | 3232 Ins
Tel. +41 (0)32 312 70 00 | Fax +41 (0)32 312 70
info@sensortec.ch | www.sensortec.ch

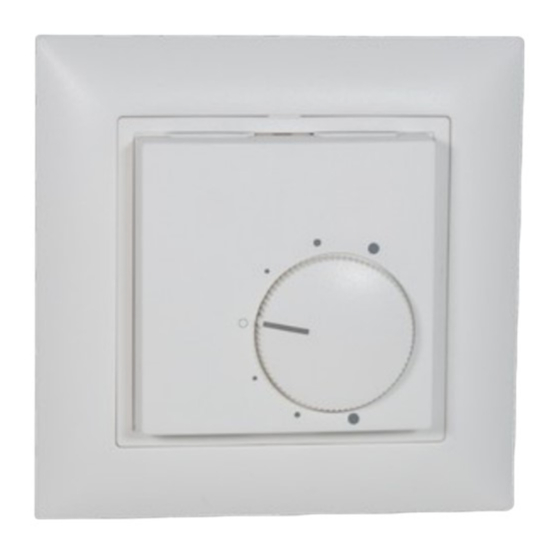

Raumtemperaturfühler für die Aufputz Montage im Feller EDIZIOdue Design zur
Messung der Temperatur in Räumen. Der Sensor ist für die Montage auf glatten
Flächen ohne Unterputzdose geeignet. Der Temperaturfühler wird mit einem
aktiven Messelement ausgerüstet. Als Raumbediengerät stehen Bedienelemente
wie ein aktiver Sollwertgeber, eine Präsenztaste mit LED Anzeige zur Verfügung.
Bitte beachten:
Durch die kleine Bauform, steht für die Kabelanschlüsse, nur ein beschränkter
Platz zur Verfügung.
Taster LED
- -
- -
 
 
88 mm
Feldgeräte für die Gebäudeautomation
Technische Daten:
Spannungsversorgung:
Stromverbrauch:
Messbereich Temperatur:
Genauigkeit Temperatur:
Ausgangssignal Temp.:
Potentiometer aktiv:
Taster:
LED:
Gehäuse:
Gehäusefarbe:
Abmessungen Gehäuse:
Schutzart:
Anschlussbelegung:
Klemme Anschluss
1 Spannungsversorgung 24V AC/DC
2 GND
3 Temperatur 0...10V
4 -
5 Potentiometer aktiv 0...10V
6 Taster potentialfrei
7 Taster potentialfrei
8 -
9 -
10 LED grün (24VDC)
24VAC/DC (± 10%)
< 8mA
0...50°C
± 0.5K
0...10V
0...10V
35VDC max.10mA
grün, Uv 24VDC
Feller EDIZIOdue
®
Weiss (Feller 61)
Optional: alle Feller Farben
88 x 88 x14mm
IP20
04.09.2019
1/2
