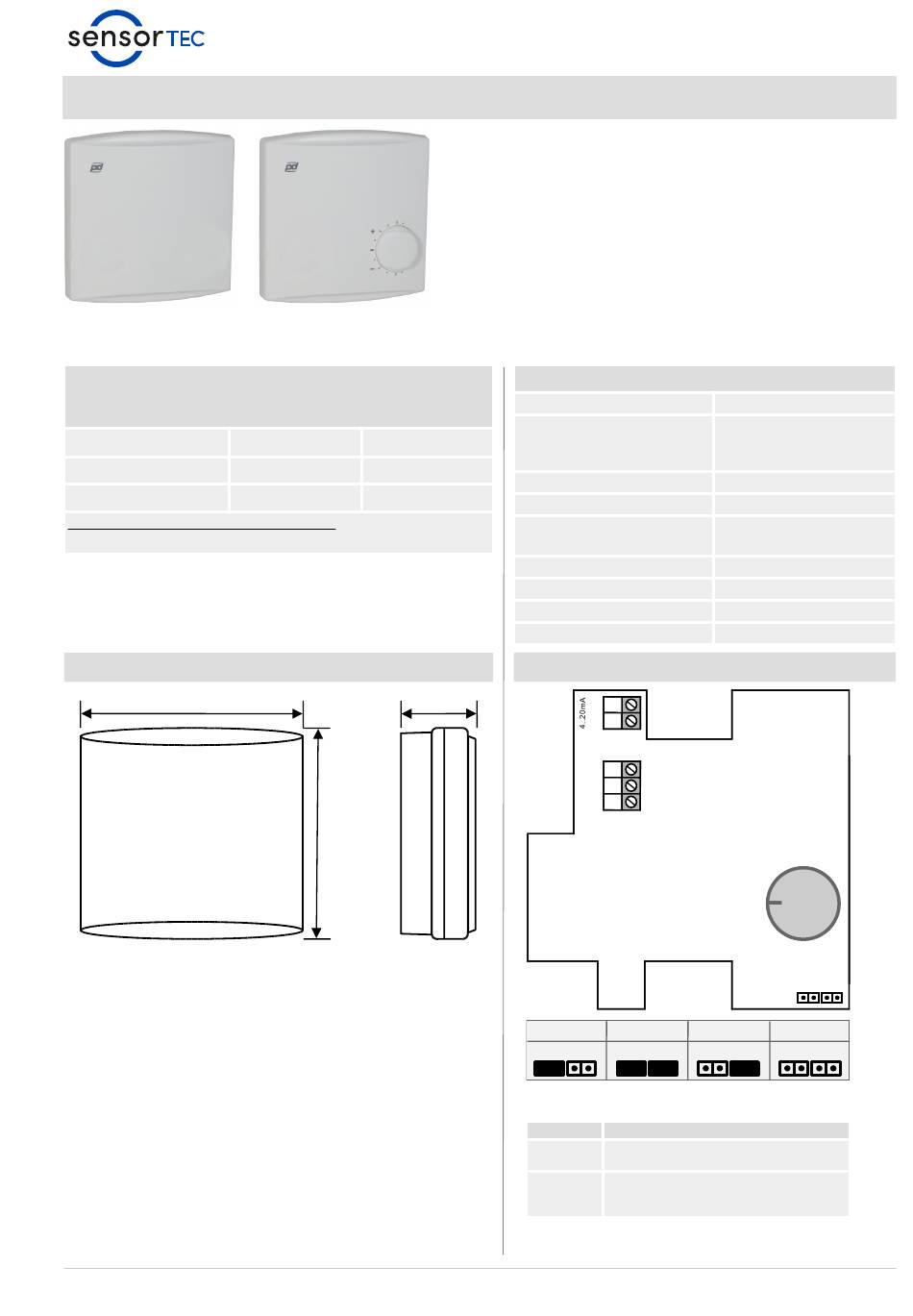

Sensortec RF02 P-I2 Serie Installationsanleitung

Raumtemperaturfühler aktiv, RF01-I2 / RF02 P-I2 xxx
Gehäuse: VULLY
Bestellnummern:
P = Potentiometer (Sollwertgeber)
xxx = passiver Potentiometer (470Ω, 1kΩ, 4k7Ω, 10kΩ, 22kΩ)
Typ:
RF01-I2
RF02 P-I2 xxx
Das xxx durch den Widerstandswert ersetzen:
Ω
Beispiel mit 10k Potentiometer: RF02 P-I2 10K
Massbild Gehäuse VULLY:
87
sensortec AG | Bahnhofstrasse 87 | 3232 Ins
Tel. +41 (0)32 312 70 00 | Fax +41 (0)32 312 70
info@sensortec.ch | www.sensortec.ch
Temperatur Sollwertgeber
aktiv -
aktiv passiv
85
VULLY
Design

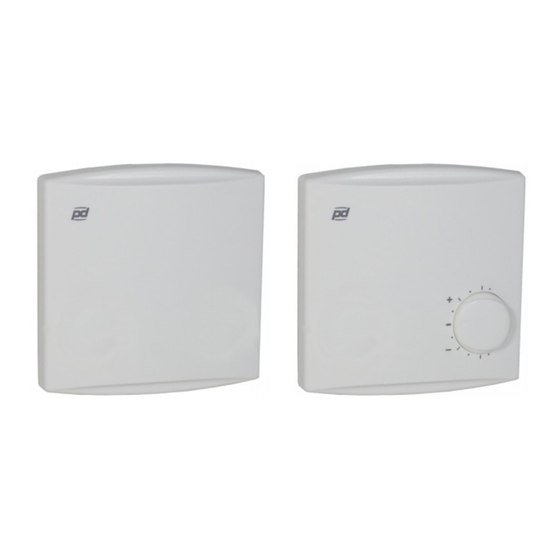

Raumtemperaturfühler aktiv mit Sollwertgeber
Raumtemperaturfühler für Aufputzmontage zur Messung der
Temperatur in Räumen. Der Temperaturfühler ist mit einem
aktiven Ausgang versehen. Als Bedienelement steht ein passiver
Sollwertgeber zur Verfügung.
Technische Daten:
Spannungsversorgung:
Messbereich Temperatur:
Genauigkeit Temperatur:
Ausgangssignal Temp.:
Potentiometer:
Gehäuse:
Gehäusefarbe:
Abmessungen Gehäuse:
Schutzart:
Anschlussbelegung:
30
+
-
P +
P
P -
*0...+50°C
S1 S2
* = Werkseinstellung
Klemme
1
2
5
6
7
Feldgeräte für die Gebäudeautomation
15...35 VDC
vier Bereiche einstellbar:
0...+50°C, 0...100°C, -
50...+50°C, -50...+150°C
± 0.5K bei 25°C
4...20mA
passiv (470Ω, 1kΩ, 4k7Ω,
10kΩ, 22kΩ)
VULLY (ABS)
weiss ähnlich RAL9010
87 x 85 x 30mm
IP20
1
2
5
6
7
0...+100°C -50...+50°C -50...+150°C
S1 S2 S1 S2
Anschluss
+ 4...20mA Temperatur
- 4...20mA Temperatur
Potentiometer passiv +
Potentiometer passiv Out
Potentiometer passiv -
S1 S2
S1 S2
