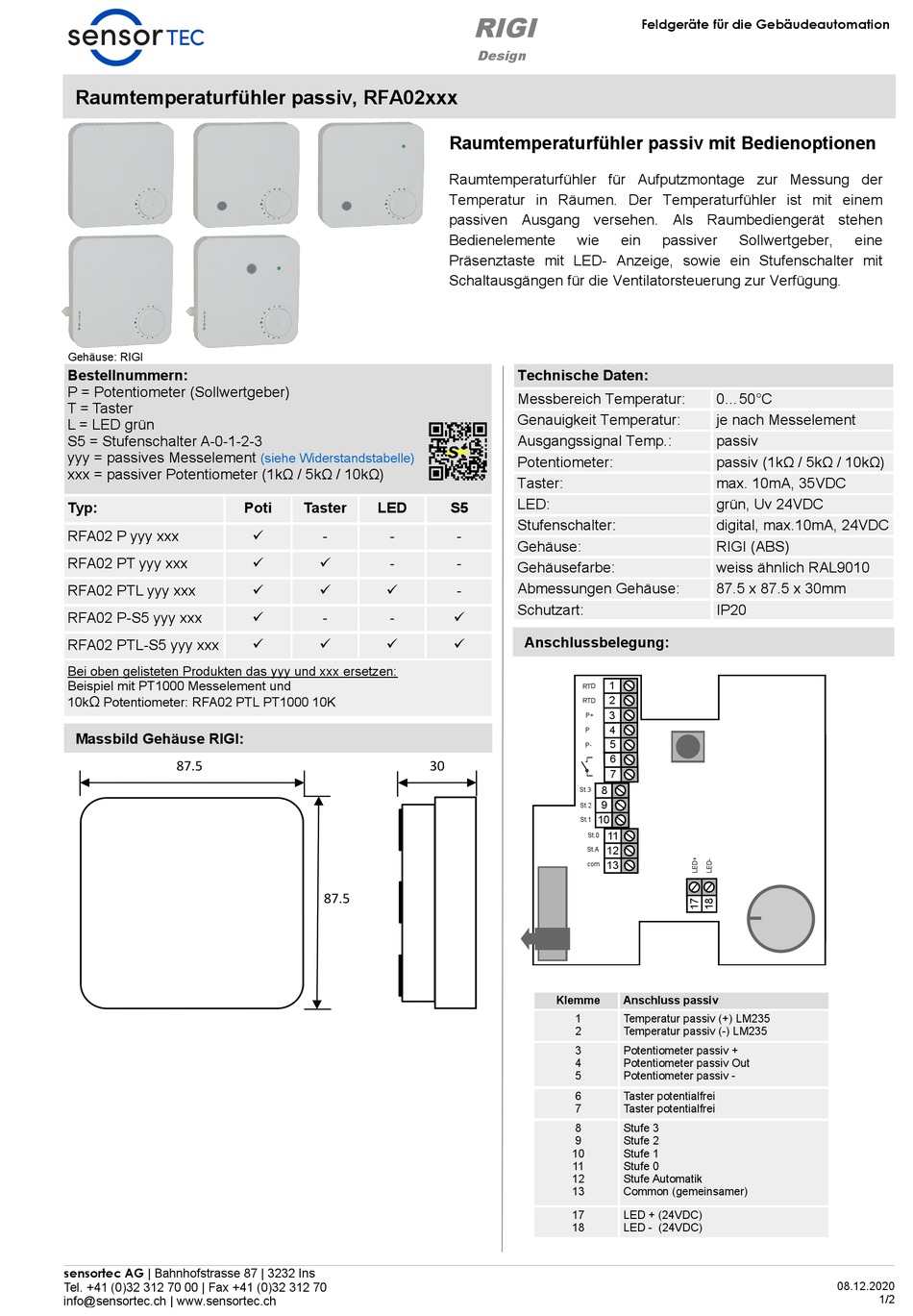

Sensortec RFA02 Serie Installationsanleitung

Raumtemperaturfühler passiv, RFA02xxx
Gehäuse: RIGI
Bestellnummern:
P = Potentiometer (Sollwertgeber)
T = Taster
L = LED grün
S5 = Stufenschalter A-0-1-2-3
yyy = passives Messelement
xxx = passiver Potentiometer (1kΩ / 5kΩ / 10kΩ)
Typ:
RFA02 P yyy xxx
RFA02 PT yyy xxx
RFA02 PTL yyy xxx
RFA02 P-S5 yyy xxx
RFA02 PTL-S5 yyy xxx
Bei oben gelisteten Produkten das yyy und xxx ersetzen:
Beispiel mit PT1000 Messelement und
Ω
10k Potentiometer: RFA02 PTL PT1000 10K
Massbild Gehäuse RIGI:
87.5
sensortec AG | Bahnhofstrasse 87 | 3232 Ins
Tel. +41 (0)32 312 70 00 | Fax +41 (0)32 312 70
info@sensortec.ch | www.sensortec.ch
(siehe Widerstandstabelle)
Poti Taster LED
 - -
  -
  
 - -
  
87.5
RIGI
Design

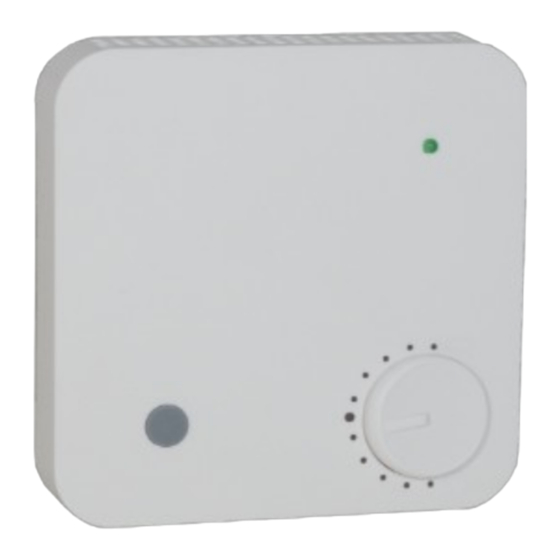

Raumtemperaturfühler passiv mit Bedienoptionen
Raumtemperaturfühler für Aufputzmontage zur Messung der
Temperatur in Räumen. Der Temperaturfühler ist mit einem
passiven Ausgang versehen. Als Raumbediengerät stehen
Bedienelemente wie
Präsenztaste mit LED- Anzeige, sowie ein Stufenschalter mit
Schaltausgängen für die Ventilatorsteuerung zur Verfügung.
Technische Daten:
Messbereich Temperatur:
Genauigkeit Temperatur:
Ausgangssignal Temp.:
Potentiometer:
Taster:
LED:
S5
Stufenschalter:
-
Gehäuse:
-
Gehäusefarbe:
Abmessungen Gehäuse:
-
Schutzart:

Anschlussbelegung:

P+
P
P-
30
Klemme
1
2
3
4
5
6
7
8
9
10
11
12
13
17
18
Feldgeräte für die Gebäudeautomation
ein passiver Sollwertgeber,
0...50°C
je nach Messelement
passiv
passiv (1kΩ / 5kΩ / 10kΩ)
max. 10mA, 35VDC
grün, Uv 24VDC
digital, max.10mA, 24VDC
RIGI (ABS)
weiss ähnlich RAL9010
87.5 x 87.5 x 30mm
IP20
11
12
13
Anschluss passiv
Temperatur passiv (+) LM235
Temperatur passiv (-) LM235
Potentiometer passiv +
Potentiometer passiv Out
Potentiometer passiv -
Taster potentialfrei
Taster potentialfrei
Stufe 3
Stufe 2
Stufe 1
Stufe 0
Stufe Automatik
Common (gemeinsamer)
LED + (24VDC)
LED - (24VDC)
eine
