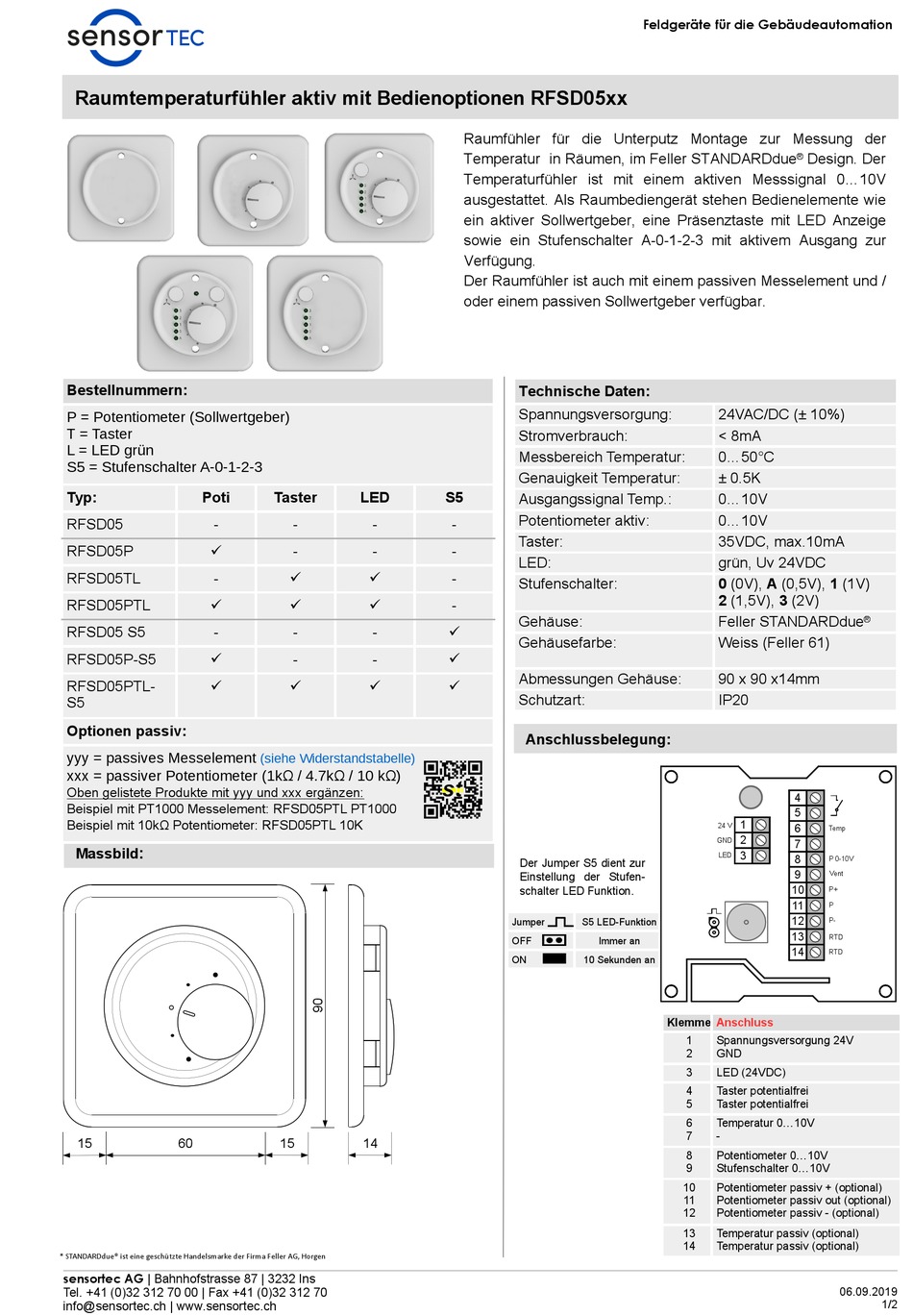

Sensortec RFSD05-Serie Bedienungsanleitung

Raumtemperaturfühler aktiv mit Bedienoptionen RFSD05xx
Bestellnummern:
P = Potentiometer (Sollwertgeber)
T = Taster
L = LED grün
S5 = Stufenschalter A-0-1-2-3
Typ: Poti
RFSD05 -
RFSD05P 
RFSD05TL -
RFSD05PTL 
RFSD05 S5 -
RFSD05P-S5 
RFSD05PTL- 
S5
Optionen passiv:
yyy = passives Messelement
xxx = passiver Potentiometer (1kΩ / 4.7kΩ / 10 kΩ)
Oben gelistete Produkte mit yyy und xxx ergänzen:
Beispiel mit PT1000 Messelement: RFSD05PTL PT1000
Beispiel mit 10kΩ Potentiometer: RFSD05PTL 10K
:
Massbild
60
* STANDARDdue® ist eine geschützte Handelsmarke der Firma Feller AG, Horgen
sensortec AG | Bahnhofstrasse 87 | 3232 Ins
Tel. +41 (0)32 312 70 00 | Fax +41 (0)32 312 70
info@sensortec.ch | www.sensortec.ch
Taster LED
- -
- -
 
 
- -
- -
 
(siehe Widerstandstabelle)
15 14

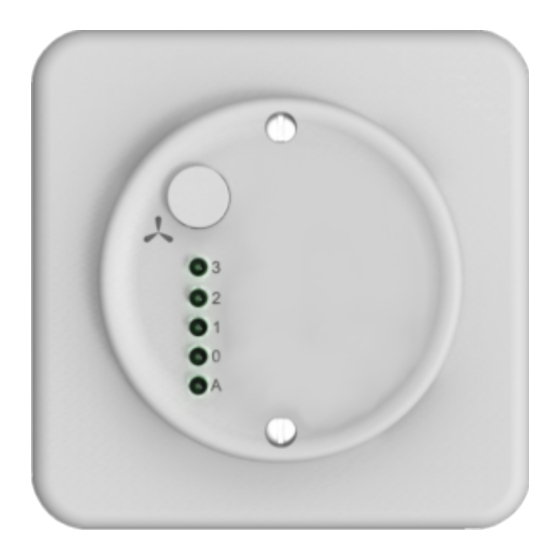

Raumfühler für die Unterputz Montage zur Messung der
Temperatur in Räumen, im Feller STANDARDdue
Temperaturfühler ist mit einem aktiven Messsignal 0...10V
ausgestattet. Als Raumbediengerät stehen Bedienelemente wie
ein aktiver Sollwertgeber, eine Präsenztaste mit LED Anzeige
sowie ein Stufenschalter A-0-1-2-3 mit aktivem Ausgang zur
Verfügung.
Der Raumfühler ist auch mit einem passiven Messelement und /
oder einem passiven Sollwertgeber verfügbar.
Technische Daten:
Spannungsversorgung:
Stromverbrauch:
Messbereich Temperatur:
Genauigkeit Temperatur:
S5
Ausgangssignal Temp.:
Potentiometer aktiv:
-
Taster:
-
LED:
-
Stufenschalter:
-
Gehäuse:

Gehäusefarbe:

Abmessungen Gehäuse:

Schutzart:
Anschlussbelegung:
Der Jumper S5 dient zur
Einstellung der Stufen-
schalter LED Funktion.
Jumper S5 LED-Funktion
OFF Immer an
ON 10 Sekunden an
Feldgeräte für die Gebäudeautomation
Design. Der
®
24VAC/DC (± 10%)
< 8mA
0...50°C
± 0.5K
0...10V
0...10V
35VDC, max.10mA
grün, Uv 24VDC
0 (0V), A (0,5V), 1 (1V)
2 (1,5V), 3 (2V)
Feller STANDARDdue
Weiss (Feller 61)
90 x 90 x14mm
IP20
4
5
1
24 V
6
2
GND
7
3
LED
8
9
10
11
12
13
14
Klemme Anschluss
1 Spannungsversorgung 24V
2 GND
3 LED (24VDC)
4 Taster potentialfrei
5 Taster potentialfrei
6 Temperatur 0...10V
7 -
8 Potentiometer 0...10V
9 Stufenschalter 0...10V
10 Potentiometer passiv + (optional)
11 Potentiometer passiv out (optional)
12 Potentiometer passiv - (optional)
13 Temperatur passiv (optional)
14 Temperatur passiv (optional)
®
Temp
P 0-10V
Vent
P+
P
P-
RTD
RTD
06.09.2019
1/2
