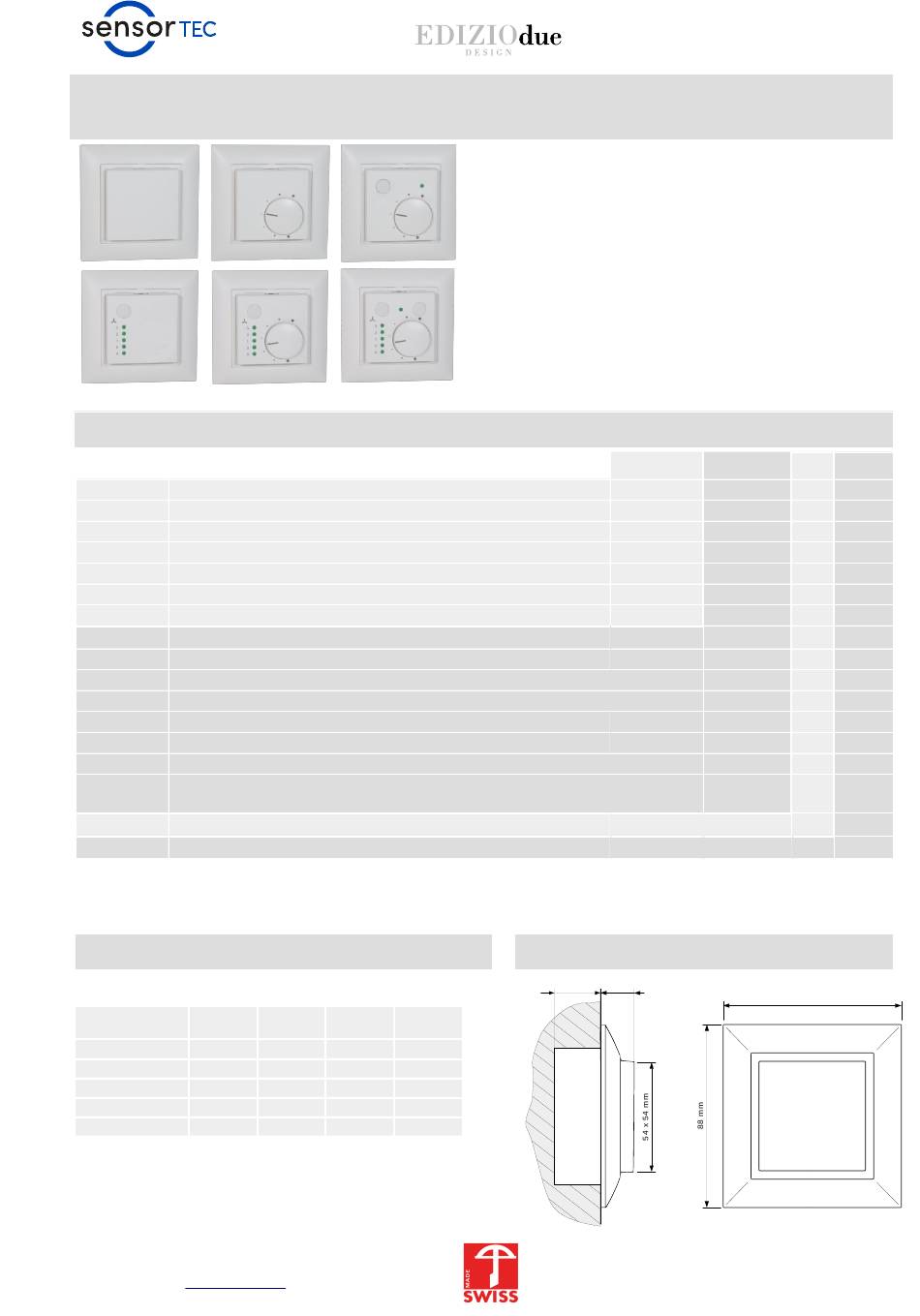

Sensortec RFE07 S5-KNX V4 Kurzanleitung

Raumfühler mit Temperatur, Feuchte, CO
im Feller EDIZIOdue
Bestellnummer
Messgrösse Temperatur
Temperatur und Feuchte
Luftqualität CO2
Luftqualität CO2, Temperatur und Feuchte
Luftqualität VOC Mischgas
Luftqualität VOC, Temperatur und Feuchte
Luftqualität CO2 und VOC, Temperatur und Feuchte
Bedienung
ohne Bedienoption
Sollwertgeber (Poti)
Präsenztaste/LED Anzeige
Sollwertgeber (Poti) und Präsenztaste/LED Anzeige
Stufenschalter A-0-1-2-3
Sollwertgeber (Poti) und Stufenschalter A-0-1-2-3
Präsenztaste/LED Anzeige und Stufenschalter A-0-1-2-3 - geht nicht mit RAC TL-S5
Sollwertgeber (Poti), Präsenztaste/LED Anzeige
und Stufenschalter A-0-1-2-3
Bus Feldbus KNX
Version
Beispiele: - einfacher Temperaturfühler mit KNX,
- Luftqualitätsfühler CO2, VOC mit Stufenschalter und KNX
S2-S5 Stufenschalter
Standardmässig hat der Stufenschalter S2-S5 die folgende
LED Position und Beschriftung:
LED S5
(Beschriftung)
3 ●
2 ●
1 ●
0 ●
A ●
Andere Beschriftung und LED Positionen nach Kundenwunsch sind
möglich.
