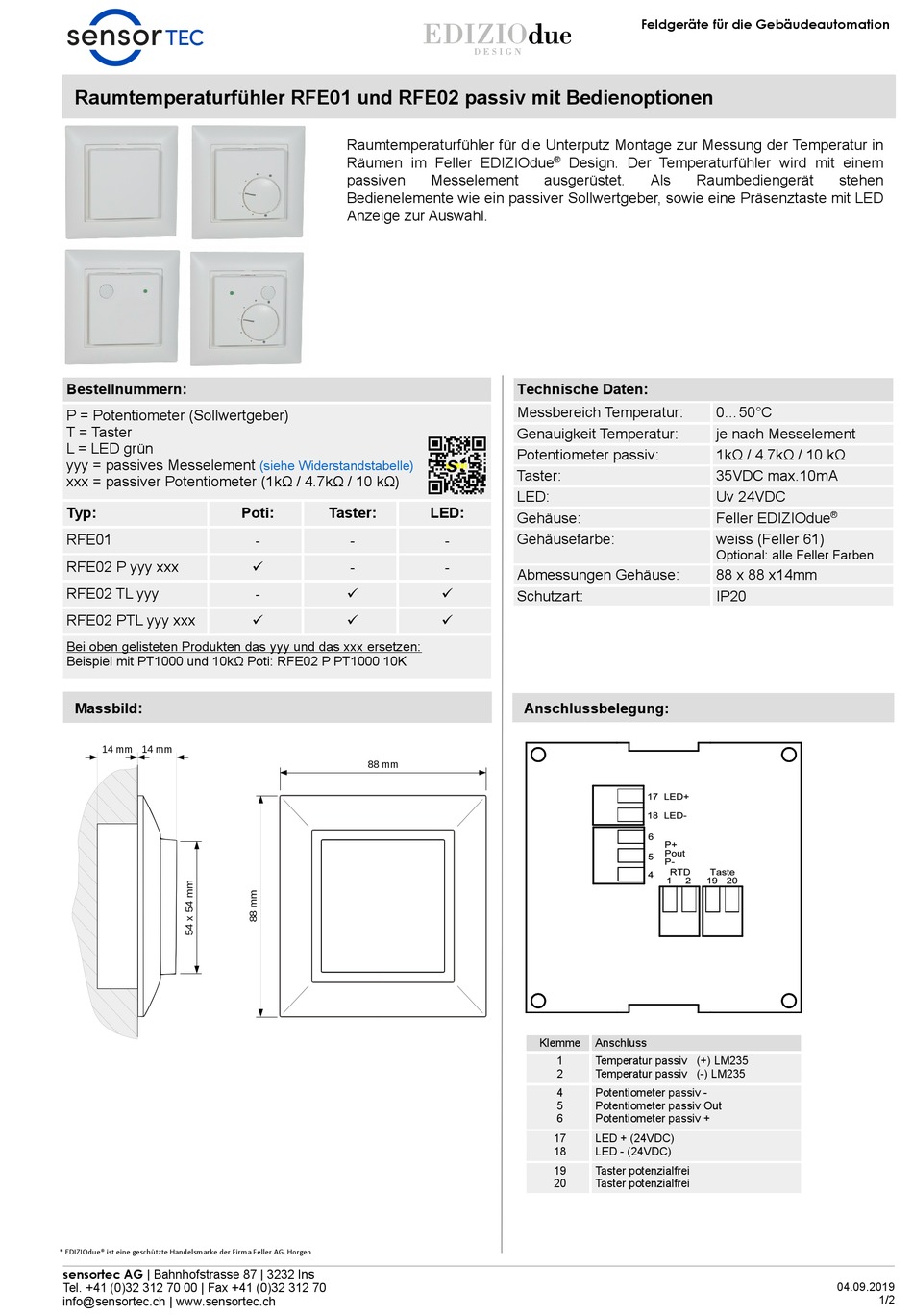

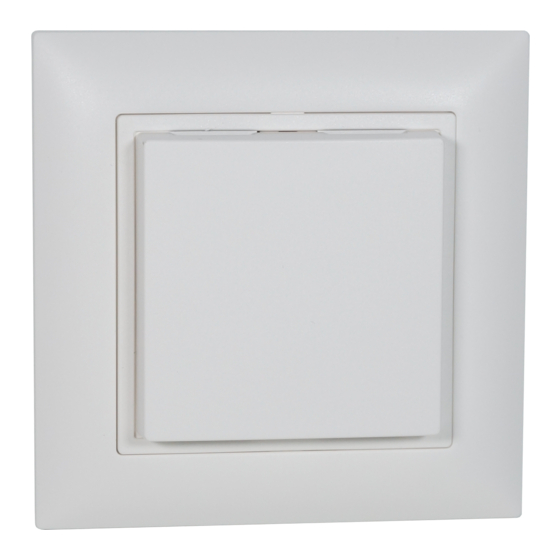

Sensortec RFE01 Installationsanleitung

Raumtemperaturfühler RFE01 und RFE02 passiv mit Bedienoptionen
Bestellnummern:
P = Potentiometer (Sollwertgeber)
T = Taster
L = LED grün
yyy = passives Messelement
xxx = passiver Potentiometer (1kΩ / 4.7kΩ / 10 kΩ)
Typ:
RFE01
RFE02 P yyy xxx
RFE02 TL yyy
RFE02 PTL yyy xxx
Bei oben gelisteten Produkten das yyy und das xxx ersetzen:
Beispiel mit PT1000 und 10kΩ Poti: RFE02 P PT1000 10K
:
Massbild
14 mm 14 mm
* EDIZIOdue® ist eine geschützte Handelsmarke der Firma Feller AG, Horgen
sensortec AG | Bahnhofstrasse 87 | 3232 Ins
Tel. +41 (0)32 312 70 00 | Fax +41 (0)32 312 70
info@sensortec.ch | www.sensortec.ch
Raumtemperaturfühler für die Unterputz Montage zur Messung der Temperatur in
Räumen im Feller EDIZIOdue
passiven
Bedienelemente wie ein passiver Sollwertgeber, sowie eine Präsenztaste mit LED
Anzeige zur Auswahl.
(siehe Widerstandstabelle)
Poti: Taster:
- -
 -
- 
 
88 mm
® Design. Der Temperaturfühler wird mit einem
Messelement ausgerüstet.
Technische Daten:
Messbereich Temperatur:
Genauigkeit Temperatur:
Potentiometer passiv:
Taster:
LED:
LED:
Gehäuse:
Gehäusefarbe:
-
-
Abmessungen Gehäuse:

Schutzart:

Anschlussbelegung:
Klemme Anschluss
1 Temperatur passiv (+) LM235
2 Temperatur passiv (-) LM235
4 Potentiometer passiv -
5 Potentiometer passiv Out
6 Potentiometer passiv +
17 LED + (24VDC)
18 LED - (24VDC)
19 Taster potenzialfrei
20 Taster potenzialfrei
Feldgeräte für die Gebäudeautomation
Als Raumbediengerät
0...50°C
je nach Messelement
1kΩ / 4.7kΩ / 10 kΩ
35VDC max.10mA
Uv 24VDC
Feller EDIZIOdue
weiss (Feller 61)
Optional: alle Feller Farben
88 x 88 x14mm
IP20
stehen
®
04.09.2019
