2.4.4

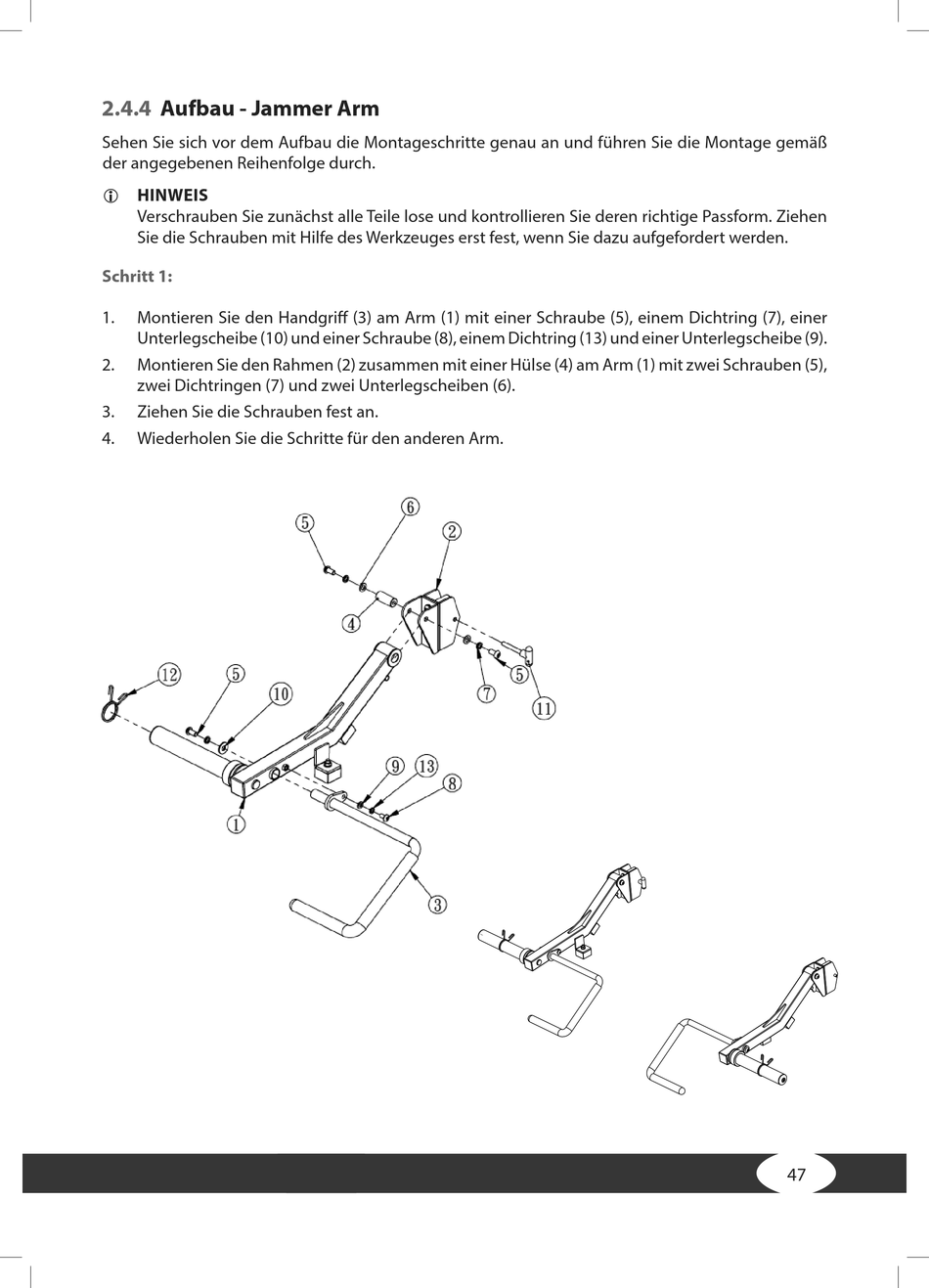

Aufbau - Jammer Arm
Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.
Schritt 1:
1.
Montieren Sie den Handgriff (3) am Arm (1) mit einer Schraube (5), einem Dichtring (7), einer
Unterlegscheibe (10) und einer Schraube (8), einem Dichtring (13) und einer Unterlegscheibe (9).
2.
Montieren Sie den Rahmen (2) zusammen mit einer Hülse (4) am Arm (1) mit zwei Schrauben (5),
zwei Dichtringen (7) und zwei Unterlegscheiben (6).
3.
Ziehen Sie die Schrauben fest an.
4.
Wiederholen Sie die Schritte für den anderen Arm.
JAMMER ARM
47
