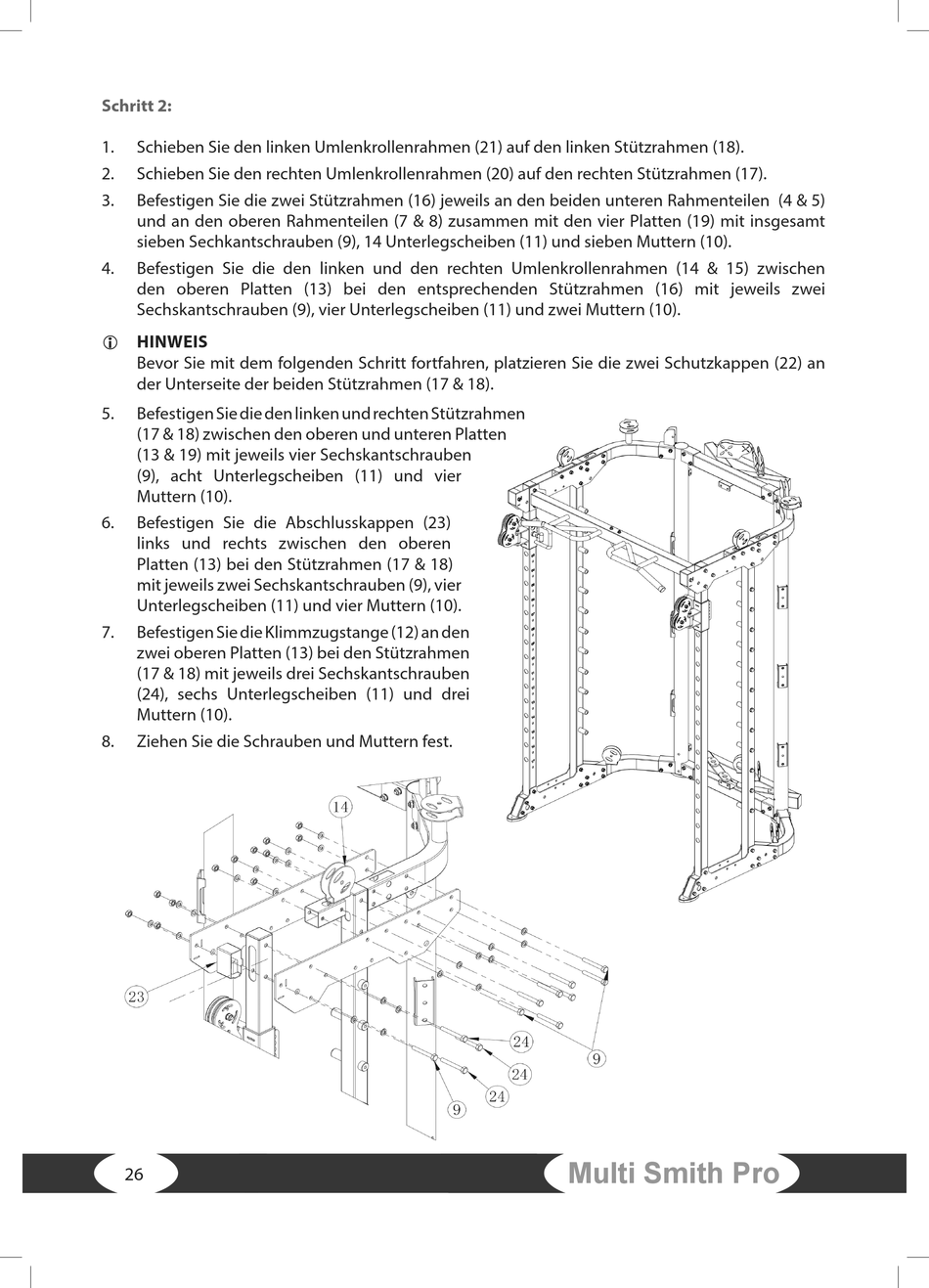

Schritt 2:
1. Schieben Sie den linken Umlenkrollenrahmen (21) auf den linken Stützrahmen (18).
2. Schieben Sie den rechten Umlenkrollenrahmen (20) auf den rechten Stützrahmen (17).
3. Befestigen Sie die zwei Stützrahmen (16) jeweils an den beiden unteren Rahmenteilen (4 & 5)
und an den oberen Rahmenteilen (7 & 8) zusammen mit den vier Platten (19) mit insgesamt
sieben Sechkantschrauben (9), 14 Unterlegscheiben (11) und sieben Muttern (10).
4. Befestigen Sie die den linken und den rechten Umlenkrollenrahmen (14 & 15) zwischen
den oberen Platten (13) bei den entsprechenden Stützrahmen (16) mit jeweils zwei
Sechskantschrauben (9), vier Unterlegscheiben (11) und zwei Muttern (10).
HINWEIS
L
Bevor Sie mit dem folgenden Schritt fortfahren, platzieren Sie die zwei Schutzkappen (22) an
der Unterseite der beiden Stützrahmen (17 & 18).
5. Befestigen Sie die den linken und rechten Stützrahmen
(17 & 18) zwischen den oberen und unteren Platten
(13 & 19) mit jeweils vier Sechskantschrauben
(9), acht Unterlegscheiben (11) und vier
Muttern (10).
6. Befestigen Sie die Abschlusskappen (23)
links und rechts zwischen den oberen
Platten (13) bei den Stützrahmen (17 & 18)
mit jeweils zwei Sechskantschrauben (9), vier
Unterlegscheiben (11) und vier Muttern (10).
7. Befestigen Sie die Klimmzugstange (12) an den
zwei oberen Platten (13) bei den Stützrahmen
(17 & 18) mit jeweils drei Sechskantschrauben
(24), sechs Unterlegscheiben (11) und drei
Muttern (10).
8. Ziehen Sie die Schrauben und Muttern fest.
