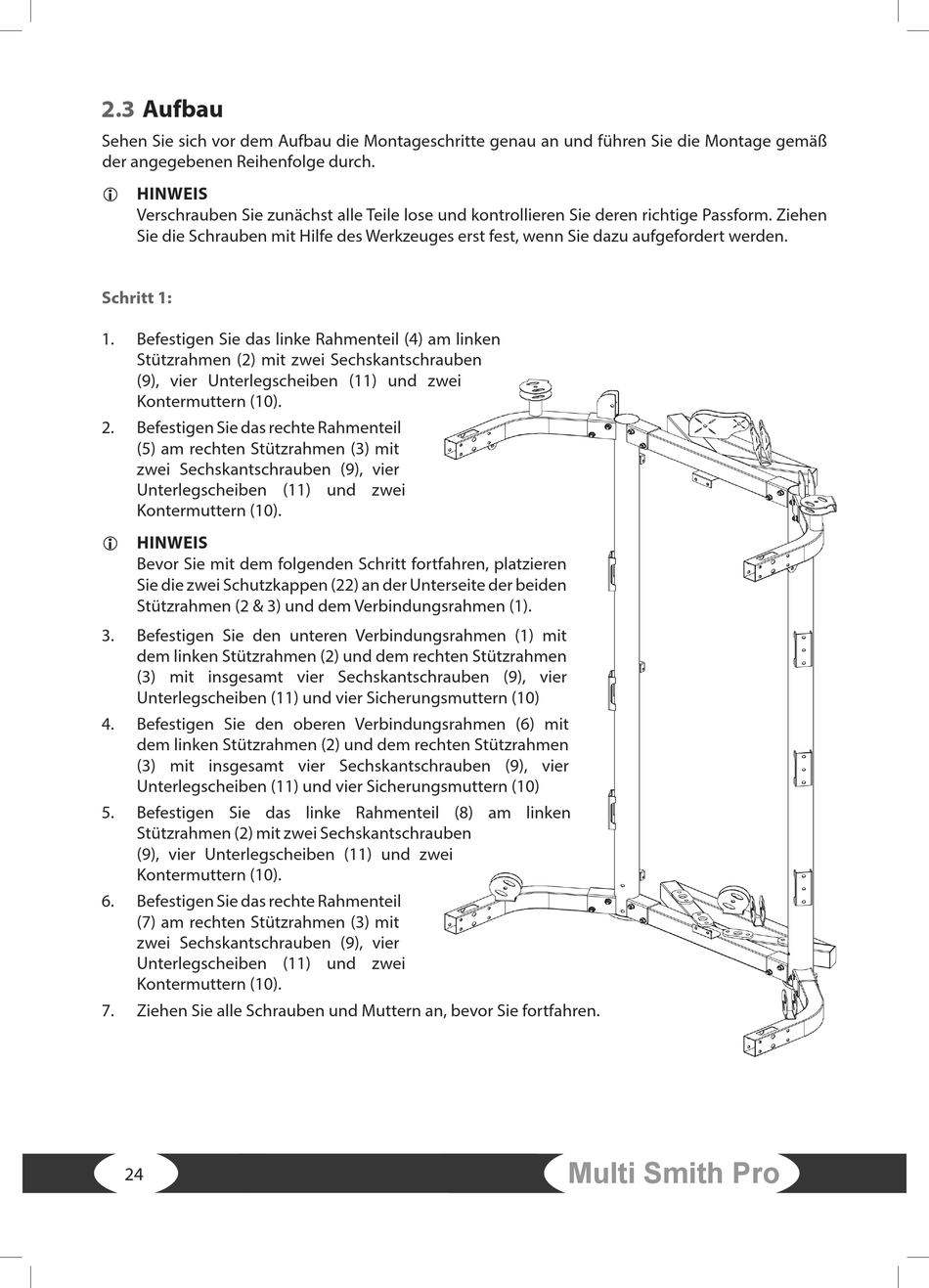

2.3

Aufbau

Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.
Schritt 1:
1. Befestigen Sie das linke Rahmenteil (4) am linken
Stützrahmen (2) mit zwei Sechskantschrauben
(9), vier Unterlegscheiben (11) und zwei
Kontermuttern (10).
2. Befestigen Sie das rechte Rahmenteil
(5) am rechten Stützrahmen (3) mit
zwei Sechskantschrauben (9), vier
Unterlegscheiben (11) und zwei
Kontermuttern (10).
HINWEIS
L
Bevor Sie mit dem folgenden Schritt fortfahren, platzieren
Sie die zwei Schutzkappen (22) an der Unterseite der beiden
Stützrahmen (2 & 3) und dem Verbindungsrahmen (1).
3. Befestigen Sie den unteren Verbindungsrahmen (1) mit
dem linken Stützrahmen (2) und dem rechten Stützrahmen
(3) mit insgesamt vier Sechskantschrauben (9), vier
Unterlegscheiben (11) und vier Sicherungsmuttern (10)
4. Befestigen Sie den oberen Verbindungsrahmen (6) mit
dem linken Stützrahmen (2) und dem rechten Stützrahmen
(3) mit insgesamt vier Sechskantschrauben (9), vier
Unterlegscheiben (11) und vier Sicherungsmuttern (10)
5. Befestigen Sie das linke Rahmenteil (8) am linken
Stützrahmen (2) mit zwei Sechskantschrauben
(9), vier Unterlegscheiben (11) und zwei
Kontermuttern (10).
6. Befestigen Sie das rechte Rahmenteil
(7) am rechten Stützrahmen (3) mit
zwei Sechskantschrauben (9), vier
Unterlegscheiben (11) und zwei
Kontermuttern (10).
7. Ziehen Sie alle Schrauben und Muttern an, bevor Sie fortfahren.
