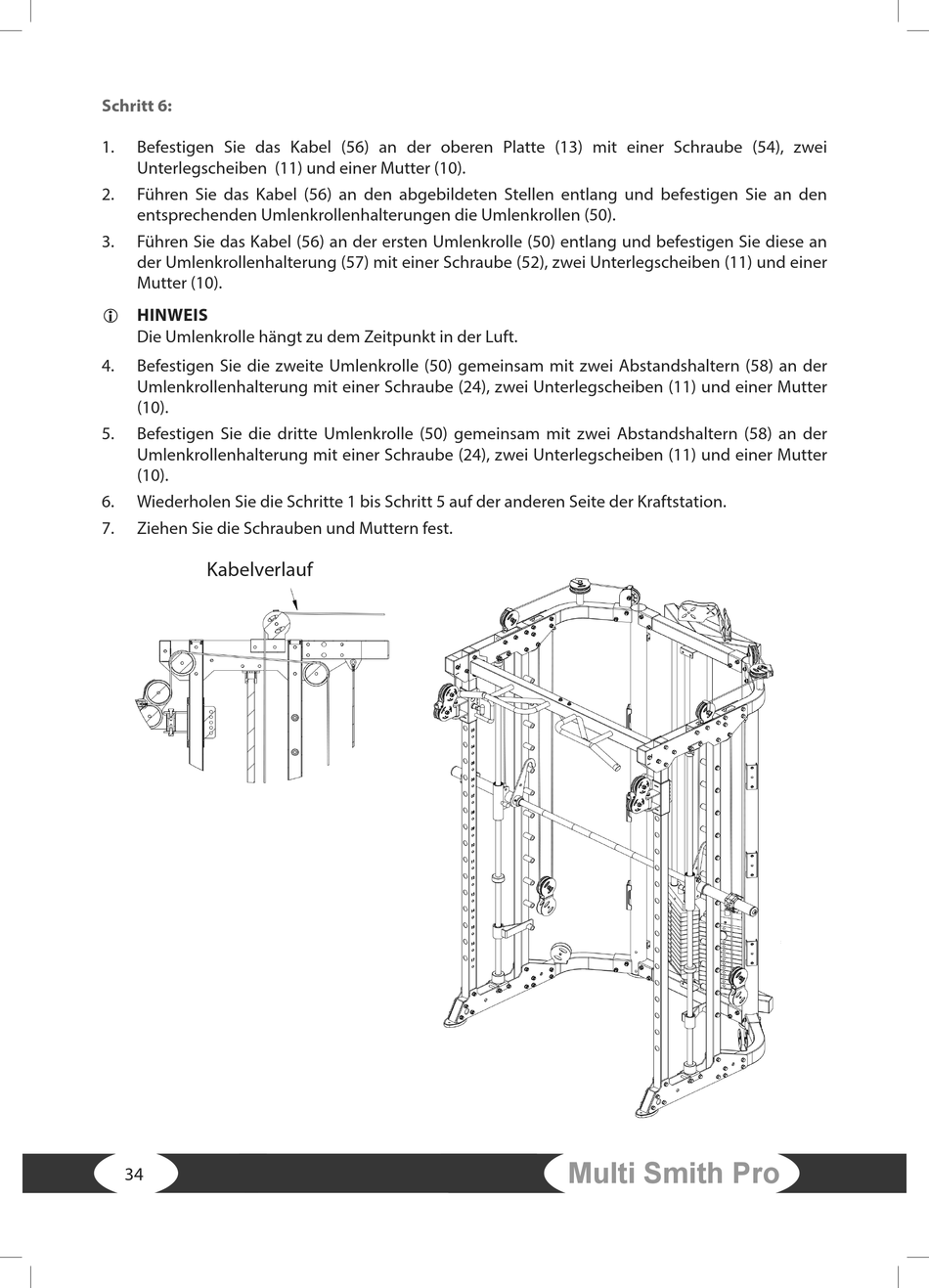

Schritt 6:
1. Befestigen Sie das Kabel (56) an der oberen Platte (13) mit einer Schraube (54), zwei
Unterlegscheiben (11) und einer Mutter (10).
2. Führen Sie das Kabel (56) an den abgebildeten Stellen entlang und befestigen Sie an den
entsprechenden Umlenkrollenhalterungen die Umlenkrollen (50).
3. Führen Sie das Kabel (56) an der ersten Umlenkrolle (50) entlang und befestigen Sie diese an
der Umlenkrollenhalterung (57) mit einer Schraube (52), zwei Unterlegscheiben (11) und einer
Mutter (10).
HINWEIS
L
Die Umlenkrolle hängt zu dem Zeitpunkt in der Luft.
4. Befestigen Sie die zweite Umlenkrolle (50) gemeinsam mit zwei Abstandshaltern (58) an der
Umlenkrollenhalterung mit einer Schraube (24), zwei Unterlegscheiben (11) und einer Mutter
(10).
5. Befestigen Sie die dritte Umlenkrolle (50) gemeinsam mit zwei Abstandshaltern (58) an der
Umlenkrollenhalterung mit einer Schraube (24), zwei Unterlegscheiben (11) und einer Mutter
(10).
6. Wiederholen Sie die Schritte 1 bis Schritt 5 auf der anderen Seite der Kraftstation.
7. Ziehen Sie die Schrauben und Muttern fest.
Kabelverlauf
