Taurus Multi Smith Pro Montage- Und Bedienungsanleitung Seite 38

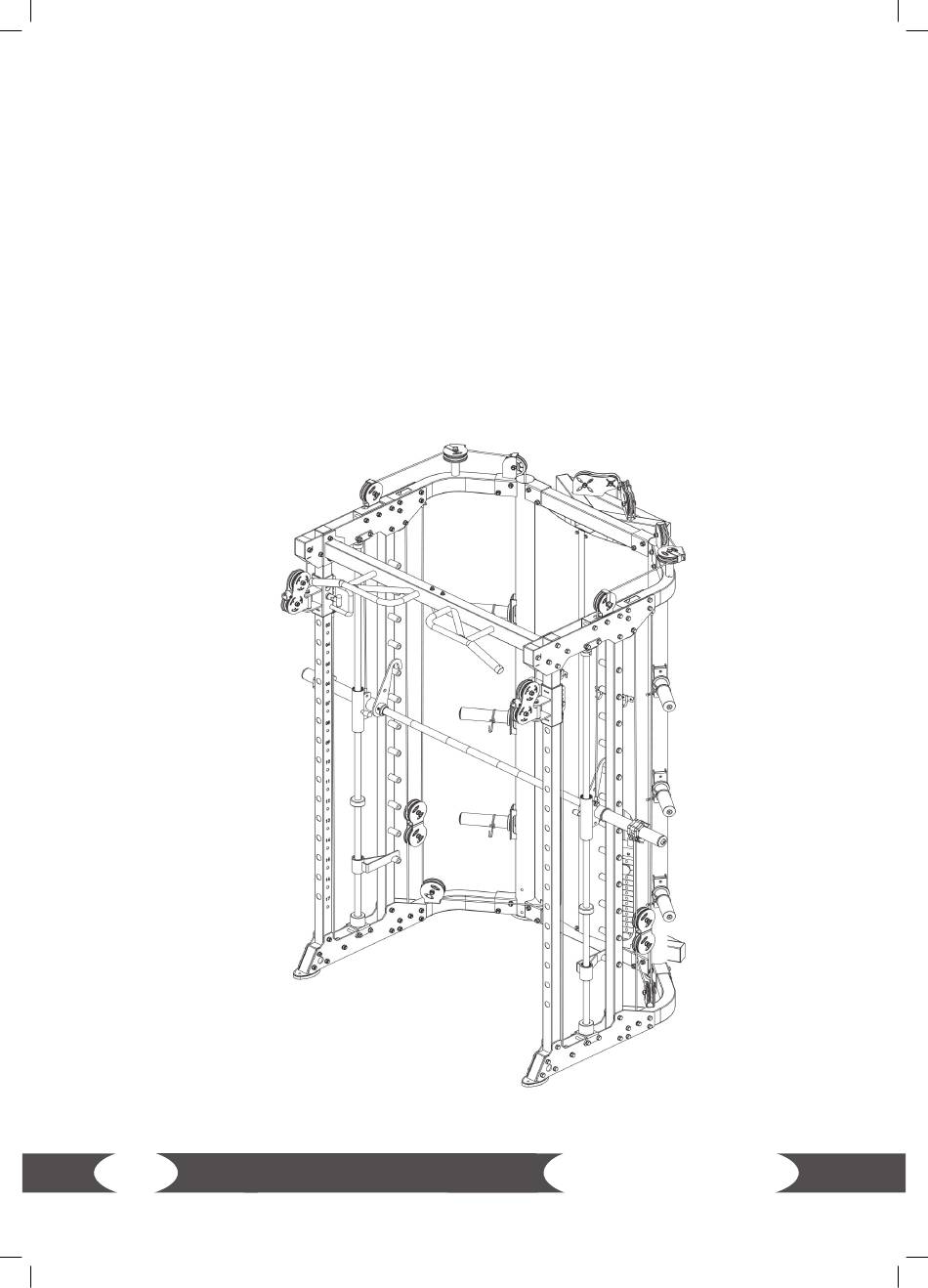

Schritt 8:
1. Befestigen Sie die linke und die rechte Abdeckung (63 & 64) gemeinsam mit der
Verbindungslasche (62) am oberen und unteren Verbindungsrahmen (1 & 6) mit insgesamt vier
Schrauben (65) und vier Unterlegscheiben (66).
2. Befestigen Sie die linke und die rechte Abdeckung (63 & 64) jeweils an dem linken und rechten
Stützrahmen (2 & 3) mit insgesamt sechs Schrauben (65) und sechs Unterlegscheiben (66).
3. Befestigen Sie jeweils zwei Haken (67) an der linken und rechten Abdeckung (63 & 64) mit
insgesamt acht Schrauben (68) und acht Muttern (69).
4. Befestigen Sie jeweils drei Halterungen (61) Hantelverschluss(92)an dem linken und dem
rechten Stützrahmen (2 & 3) mit insgesamt 12 Schrauben (70) und 12 Unterlegscheiben (71).
5. Ziehen Sie die Schrauben und Muttern fest.
