Teileliste - Jammer Arm; Explosionszeichnung - Jammer Arm - Taurus Multi Smith Pro Montage- Und Bedienungsanleitung

7.3

Teileliste - Jammer Arm

Nr. Bezeichnung (ENG)
1 push arm
2 push arm fix frame
3 handle
4 push arm connection shaft
5 hexagon socket bolt button head screws
6 washer
7 spring gasket
8 hexagon socket button head screws
9 washer
10 washer
11 T shape pin -black
12 butterfly clip
13 spring gasket
7.4

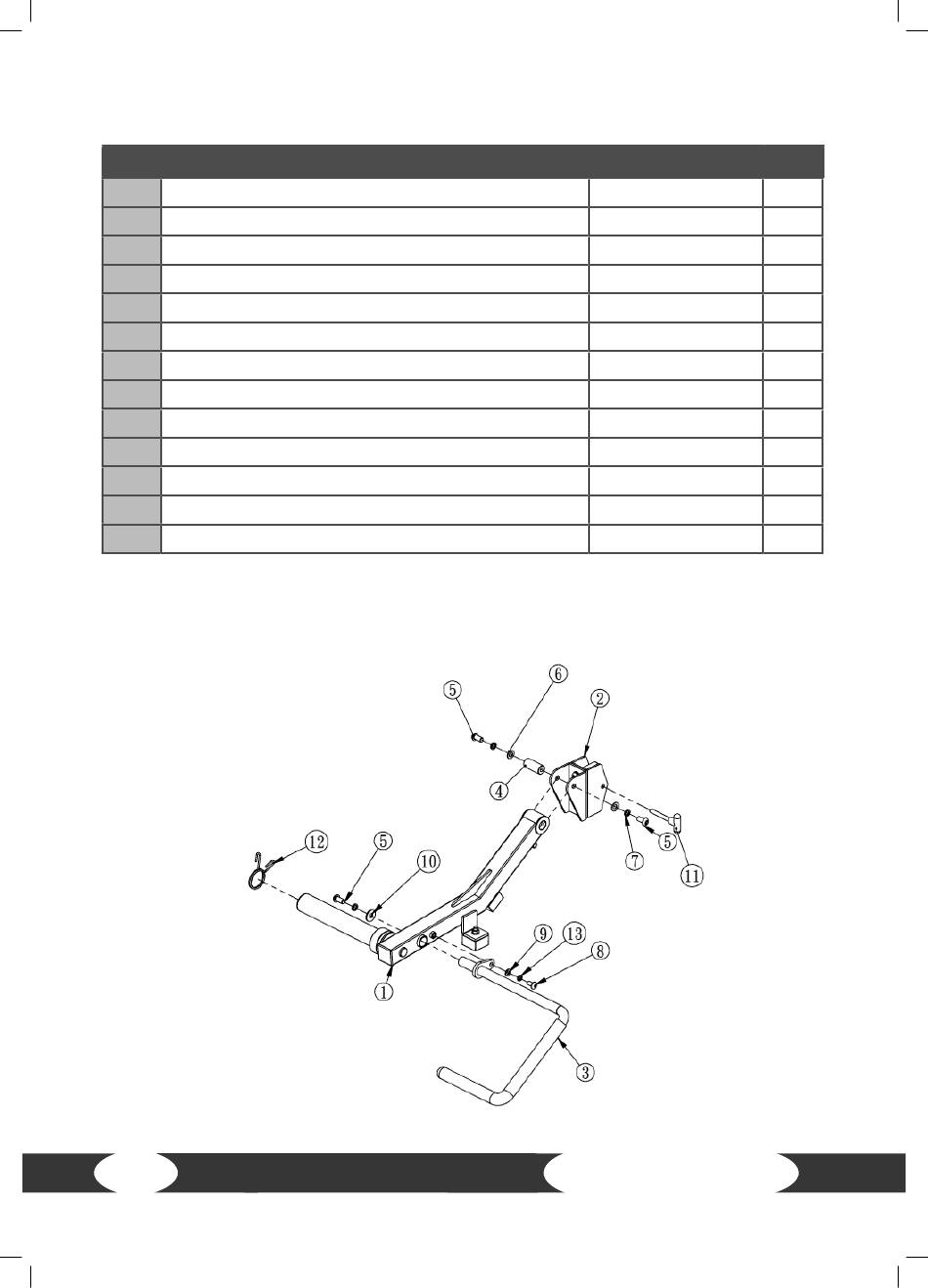

Explosionszeichnung - Jammer Arm

56
Spezifikation
Φ25*56
M12*25
Φ12
Φ12
M10*20
Φ10
Φ10*75
Φ10
Multi Smith Pro
Anz.
2
2
2
2
6
4
6
2
2
2
2
2
2
