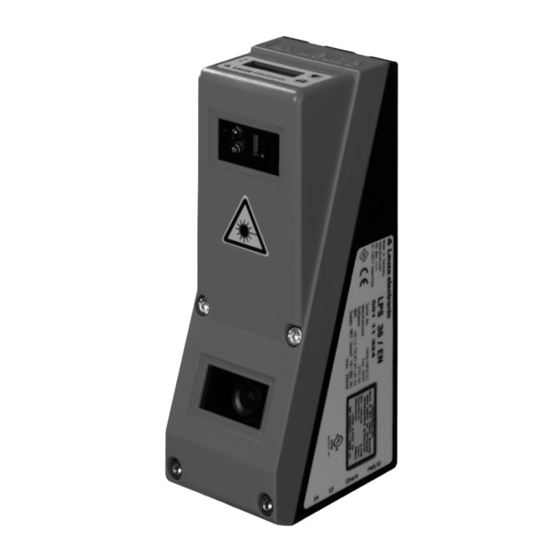

LRS 36
200 ... 800mm
Lichtschnittsensor für die Objekterkennung
Ansprechzeit 10ms
Erkennungsbereich: 200 ... 800mm
Länge der Laserlinie: max. 600mm
Integrierte PROFIBUS Schnittstelle oder
4 Schaltausgänge
Parametrierung über Fast Ethernet
OLED-Display mit Folientastatur als Aus-
richthilfe und Statusanzeige: "eingestellte
Inspektionsaufgabe"
Messwertanzeige in mm auf OLED-Display
als Ausrichthilfe
Bis zu 16 Erkennungsfelder mit logischer
Verknüpfungsmöglichkeit
Bis zu 16 Inspektionsaufgaben
Aktivierungseingang, Triggereingang,
Kaskadierausgang
Anschluss PROFIBUS über Y-Adapter
IEC 60947...
IEC 60947...
Zubehör:
(separat erhältlich)
Befestigungs-System BT 56, BT 59
Kabel mit Rundsteckverbindung M12
(K-D ...)
Konfigurationsspeicher
K-DS M12A-8P-0,75m-LxS36-CP
Leuze electronic GmbH + Co. KG
info@leuze.de • www.leuze.com
Maßzeichnung
+Z
A
B
C
D
E
F
G
H
J
K
L
M
Erfassungsbereich, typisch
IP 67
In der Braike 1 D-73277 Owen Tel. +49 (0) 7021 573-0
Lichtschnittsensor für die Objekterkennung
+X
Sender
Empfänger
optische Achse
X1: Stecker M12x1, 8-polig, A-kodiert
X2: Buchse M12x1, 4-polig, D-kodiert
X3: Buchse M12x1, 8-polig, A-kodiert (nur LRS 36/6)
X4: Buchse M12x1, 5-polig, B-kodiert (nur LRS 36/PB)
PE-Schraube
OLED-Display und Folientastatur
Gewinde M4, 4,5 tief
Aufnahme für Befestigungssystem BT 56 / BT 59
Nullpunkt und Orientierung des Koordinatensystems für die Messdaten
-x
-300
x = Linienlänge in mm
-225
-150
-75
100
200
300
+75
+150
+225
+300
+x
-X
Erfassungsbereich
400
500
600
+z
700
800
z = Objektabstand
LRS 36... - 07
