Assemblaggio
5EA23
1. Svitare la ghiera di fissaggio della griglia posteriore (9) dall'albero
motore (4).
2. Inserire la griglia posteriore (10) sull'albero motore (4) in modo che
la maniglia posta sul retro di essa sia rivolta verso l'alto e che i due pin
di incastro (A-B) si inseriscano sui fori verticali della griglia posteriore.
Avvitare la ghiera di fissaggio (9) ruotandola in senso orario.
3. Inserire la ventola (8) sull'albero motore (4).
4. Aprire le clip della griglia anteriore (7) e posizionarla sulla griglia
posteriore (10) in modo che il logo sulla borchia centrale sia in posizione
orizzontale parallela al pavimento.
5.Trovata la giusta posizione chiudere le clip e inserire la vite di sicurezza
griglia (6).
5EA30 / 5EA30W / 5EA40 / 5EA40W / 5AM30 / 5AM40

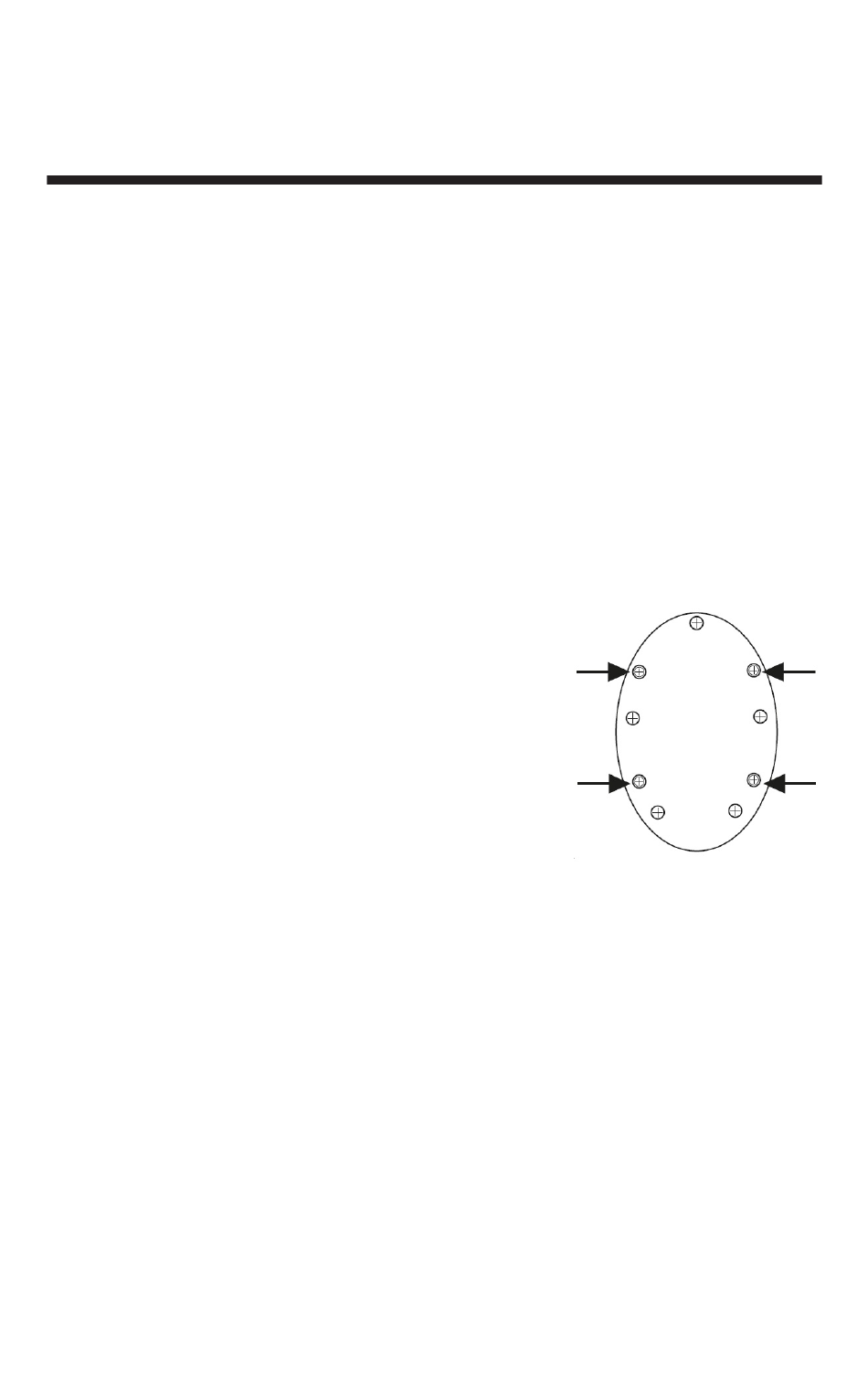

1. Montare la base sul corpo principale fissandola
con le 4 viti in dotazione come mostrato nella
figura a lato.
2. Svitare la ghiera di fissaggio della griglia
posteriore (11) dall'albero motore (5) ruotandola
in senso antiorario.
3. Inserire la griglia posteriore (12) sull'albero
motore (5) in modo che la maniglia posta sul
retro di essa sia rivolta verso l'alto e che i due pin
di incastro (A-B) si inseriscano sui fori verticali
della griglia posteriore. Avvitare la ghiera di
fissaggio (11) ruotandola in senso orario.
4. Inserire la ventola (10) sull'albero motore (5) e fissarla ruotando in
senso antiorario l'apposita ghiera di fissaggio (9).
5. Aprire le clip della griglia anteriore (8) e posizionarla sulla griglia
posteriore (12) in modo che il logo sulla borchia centrale sia in posizione
orizzontale parallela al pavimento.
6.Trovata la giusta posizione chiudere le clip e inserire la vite di sicurezza
griglia (7).
7
