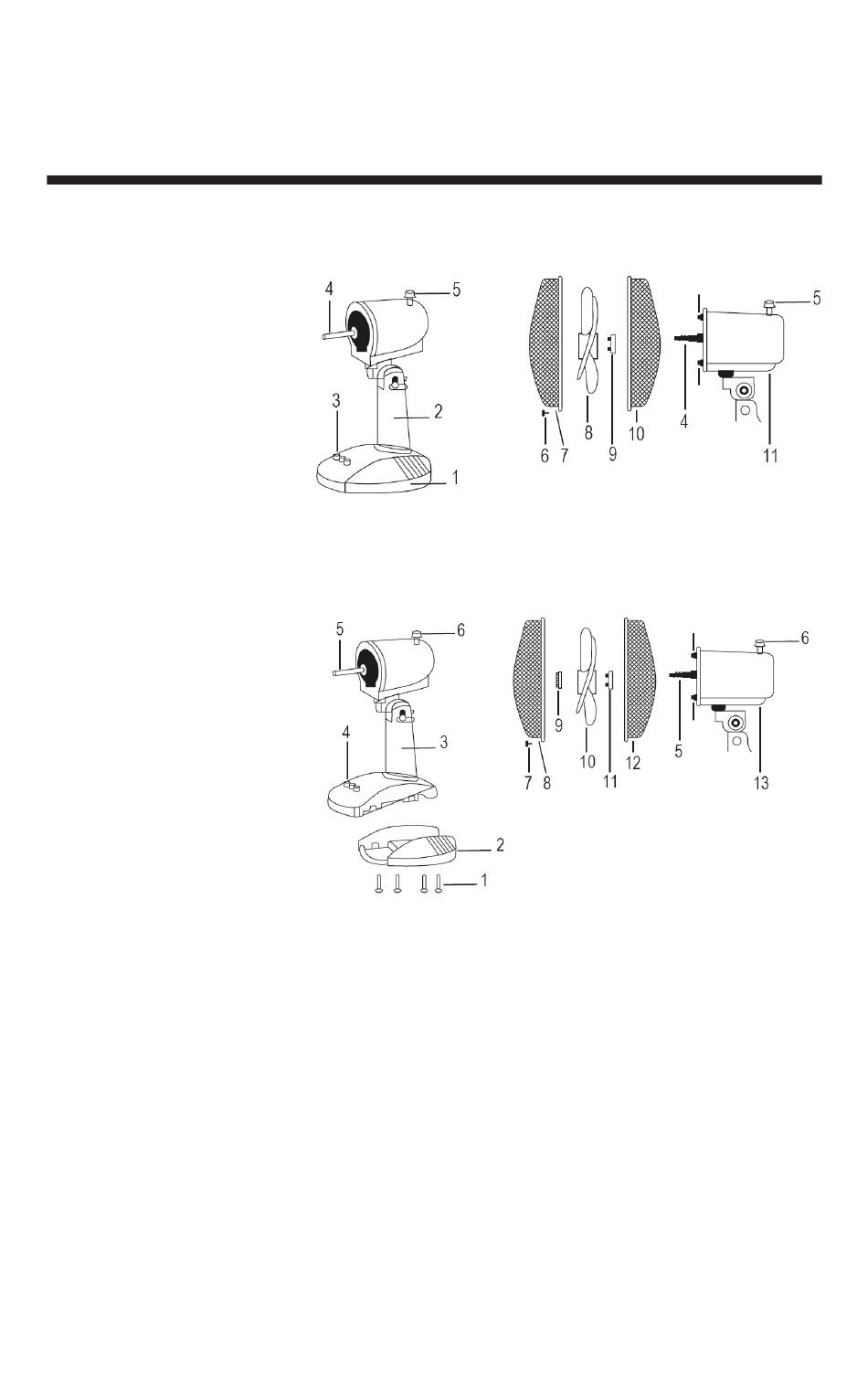

1. Base
2. Corpo principale
3. Pannello comandi
4. Albero motore
5. Manopola oscillazione
6. Vite di sicurezza
7. Griglia anteriore
8. Ventola
9. Ghiera di fissaggio
griglia posteriore
10. Griglia posteriore
11. Corpo motore
A-B. Pin di incastro della griglia posteriore
5EA30 / 5EA30W / 5EA40 / 5EA40W / 5AM30 / 5AM40
1. Viti (4 pcs.)
2. Base
3. Corpo principale
4. Pannello comandi
5. Albero motore
6. Manopola oscillazione
7. Vite di sicurezza
8. Griglia anteriore
9. Ghiera di fissaggio
ventola
10. Ventola
11. Ghiera di fissaggio
griglia posteriore
12. Griglia posteriore
13. Corpo motore
A-B. Pin di incastro della griglia posteriore
