Pilz PNOZ XV2 Betriebsanleitung Seite 5

S11 S31
S1
S12

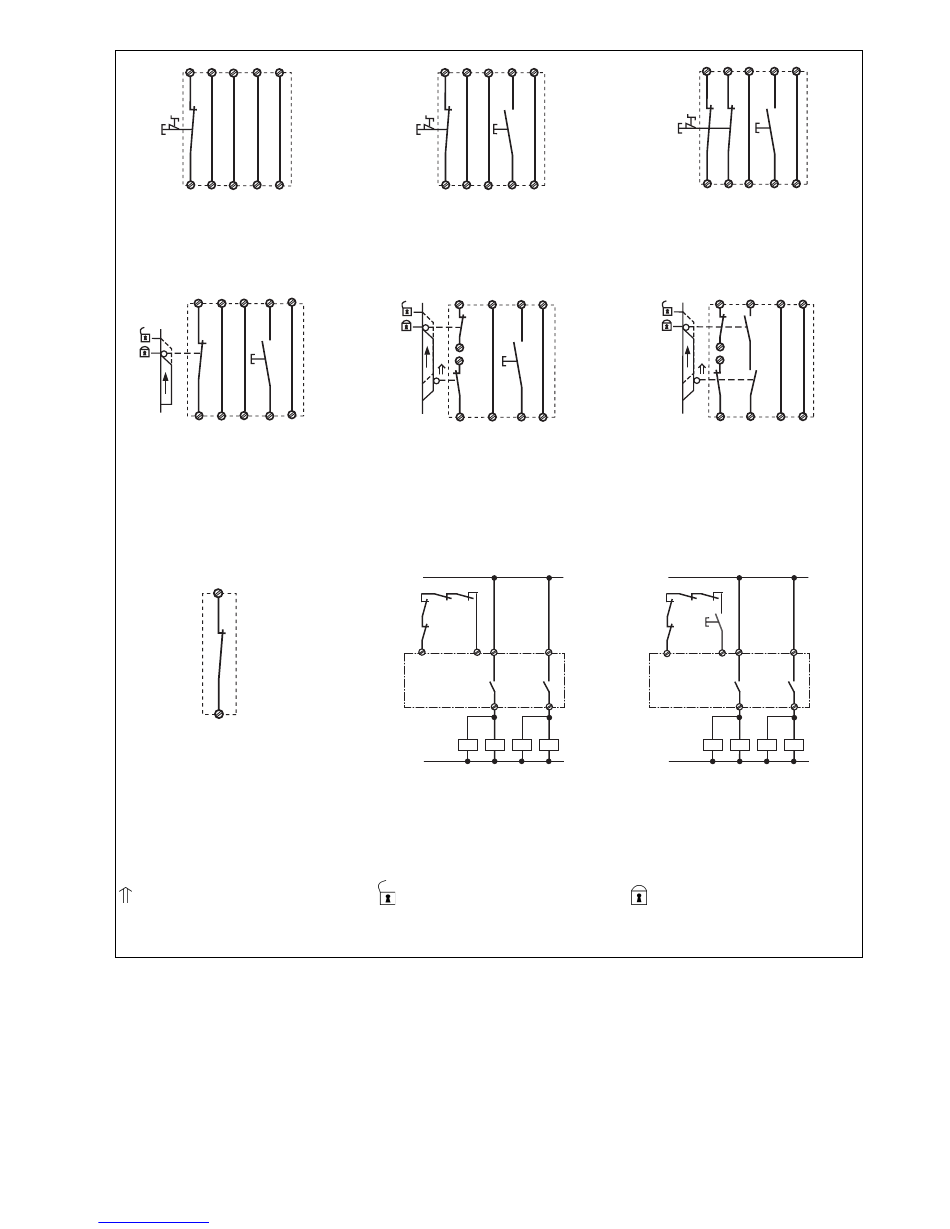

Fig. 2: Eingangskreis einkanalig, automat.
Start/Single-channel input circuit, automatic
reset/Commande par 1 canal, validation
automatique
Fig. 5: Schutztürsteuerung einkanalig,
überwachter Start/Single-channel safety
gate control, monitored reset/Surveillance de
protecteur, commande par 1 canal,
surveillance du poussoir de validation
Fig. 8: Öffnerkontakt für Reset der
Verzögerungszeit/N/C contact for reseting
the Delay-on De-energisation/Contact à
ouverture pour mise à 0 de la temporisation
betätigtes Element/Switch
activated/élément actionné
S1/S2: NOT-AUS- bzw. Schutztürschalter/Emergency Stop Button, Safety Gate Limit Switch/Poussoir AU, détecteurs de position
S3: Starttaster/Reset button/Poussoir de réarmement
Downloaded from www.Manualslib.com
S21
S13 Y39
S32 S14
S22 Y40
S11 S21 S33 Y39
S31
S1
S3
S12 S22 S32 S34 Y40
Y39
Y40
manuals search engine
S11 S31 S21 Y39
S33
S1
S3
S12 S32 S34 Y40
S22
Fig. 3: Eingangskreis einkanalig, überwach-
ter Start/Single-channel input circuit,
monitored reset/Commande par 1 canal,
surveillance du poussoir de validation
S33 Y39
S21 S11
S1
S22
S3
S31
S2
S32 S12 S34 Y40
Fig. 6: Schutztürsteuerung zweinkanalig,
überwachter Start/Two-channel safety gate
control, monitored reset/Surveillance de
protecteur, commande par 2 canaux,
surveillance du poussoir de validation
1L1
K6 K5
K7
K8
13
S13 S14
14
K5 K6 K7 K8
1L2
Fig. 9: Anschlußbeispiel für externe Schütze,
einkanalig, automatischer Start/Connection
example for external contactors/relays,
single-channel, automatic reset/Branchement
contacteurs externes, commande par 1
canal, validation automatique
Tür nicht geschlossen/Gate open/
porte ouverte
- 5 -
S21 S31
S1
S22 S32
Fig. 4: Eingangskreis zweikanalig, überwach-
ter Start/Two-channel input circuit, monitored
reset/Commande par 2 canaux, surveillance
du poussoir de validation
S21
S22
S31
S32
Fig. 7: Schutztürsteuerung zweikanalig,
automatischer Start, Gleichzeitigkeit S1 und
S2: max. 3 s /Two channel safety gate
control, automatic reset, simultaneity S1 and
S2: max. 3 s/Surveillance de protecteur,
commande par 2 canaux, validation
automatique, temps de synchronisme S1 et
S2 : max. 3 s
1L1
K6 K5
K7
S3
K8
37 S34 S33
38
K5 K6
1L2
Fig. 10: wie Fig. 9 mit überwachtem Start/
connection for contactors/relays and
monitored reset/comme Fig. 8 avec
surveillance du poussoir de validation
Tür geschlossen/Gate closed/
porte fermée
S11 S33 Y39
S3
S12 S34 Y40
S13 S11 Y39
S1
S2
S14 S12 Y40
13
37
14 38
K7 K8
