Sender in Betrieb nehmen
1
Abgesetzte Antenne anschließen und aufstellen
Verwenden Sie eine abgesetzte Antenne, um die beste Übertragungsqualität zu erzielen.
Sie können zwischen zwei Antennen wählen (siehe „Zubehör" auf Seite 22):
• A 2003 UHF (passive Breitband-Richtantenne)
• A 1031 (passive Breitband-Rundstrahlantenne)
Verbinden Sie Antenne und Sender mit einem dämpfungsarmen 50-Ω-Kabel.
Verwenden Sie ein möglichst kurzes Antennenkabel mit wenig Zwischenverbindungen.
Kabel und Stecker dämpfen das Nutzsignal.
Stellen Sie die Antenne in dem Raum auf, in dem die Übertragung stattfindet.
Halten Sie zu Metallobjekten (dazu gehören auch Stahlbetonwände!) einen Mindest-
abstand von 1 m ein.
Sie können mehrere Sender an dieselbe abgesetzte Antenne anschließen wie im
folgenden Abschnitt beschrieben.
Mehrere Sender an eine abgesetzte Antenne anschließen
Um Mehrkanalanlagen aufzubauen, sollten Sie den Antenna Combiner AC 3200 (optionales
Zubehör) verwenden. Damit ist es möglich, bis zu 8 Sender mit nur einer Antenne nahezu
intermodulationsfrei zu betreiben.
Schließen Sie einen Antenna Combiner AC 3200 an die BNC-Buchse

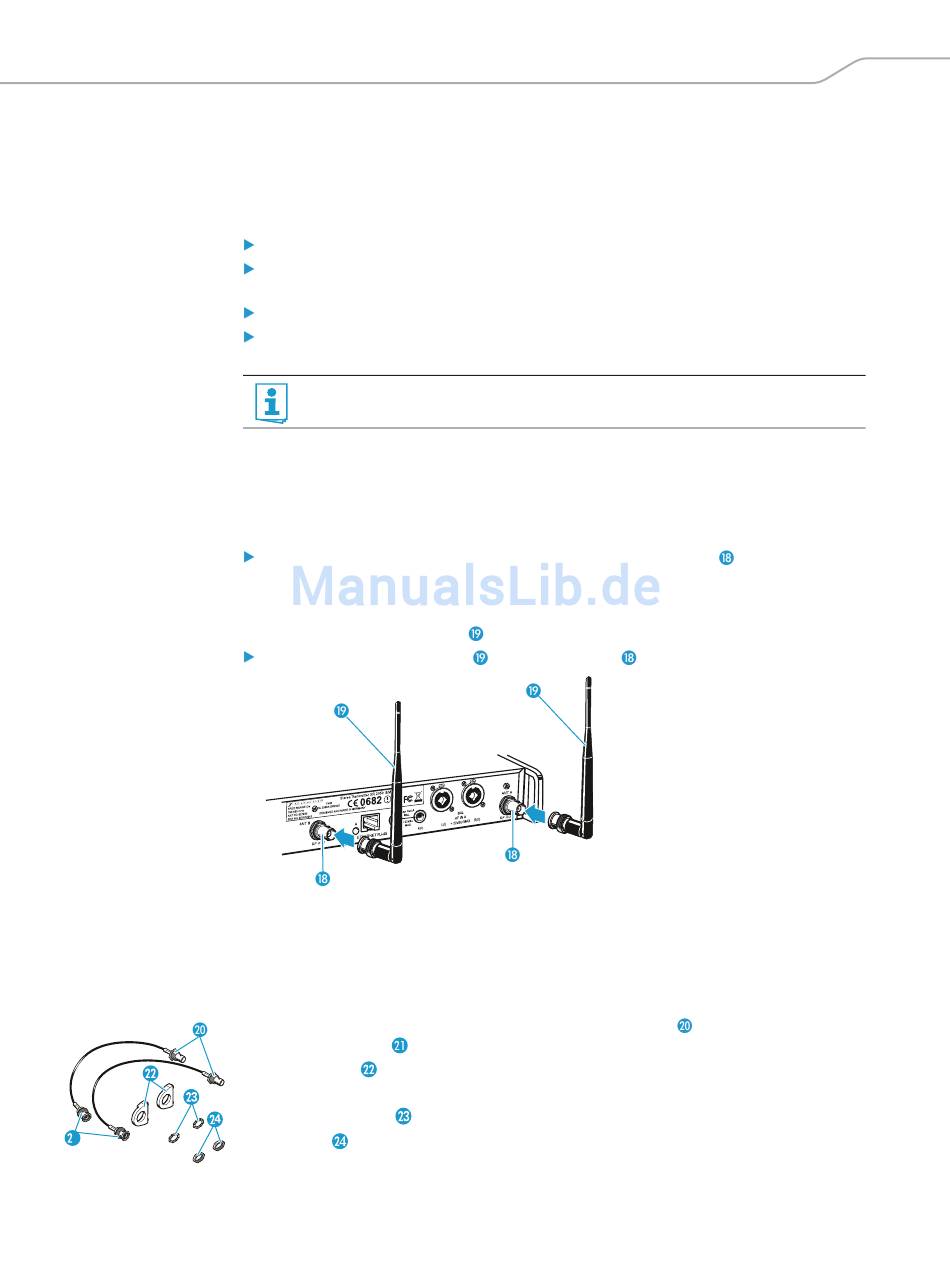

Stabantenne auf der Rückseite anschließen
Die mitgelieferten Stabantennen
Schließen Sie die Stabantenne
Antennen-Frontmontage
Um beim Rackeinbau die Antennen-Anschlüsse frontseitig aus dem Rack herauszuführen,
benötigen Sie das Antennen-Frontmontagese GA 3030 AM (optionales Zubehör), bestehend
aus:
• 2 BNC-Verlängerungen mit je einer schraubbaren BNC-Buchse
einem BNC-Stecker ,
• 2 Halterungen ,
• 4 Schrauben,
• 2 Unterlegscheiben ,
• 2 Muttern .
eignen sich für eine erste einfache Inbetriebnahme.
an die BNC-Buchse an.
an.
und
9
