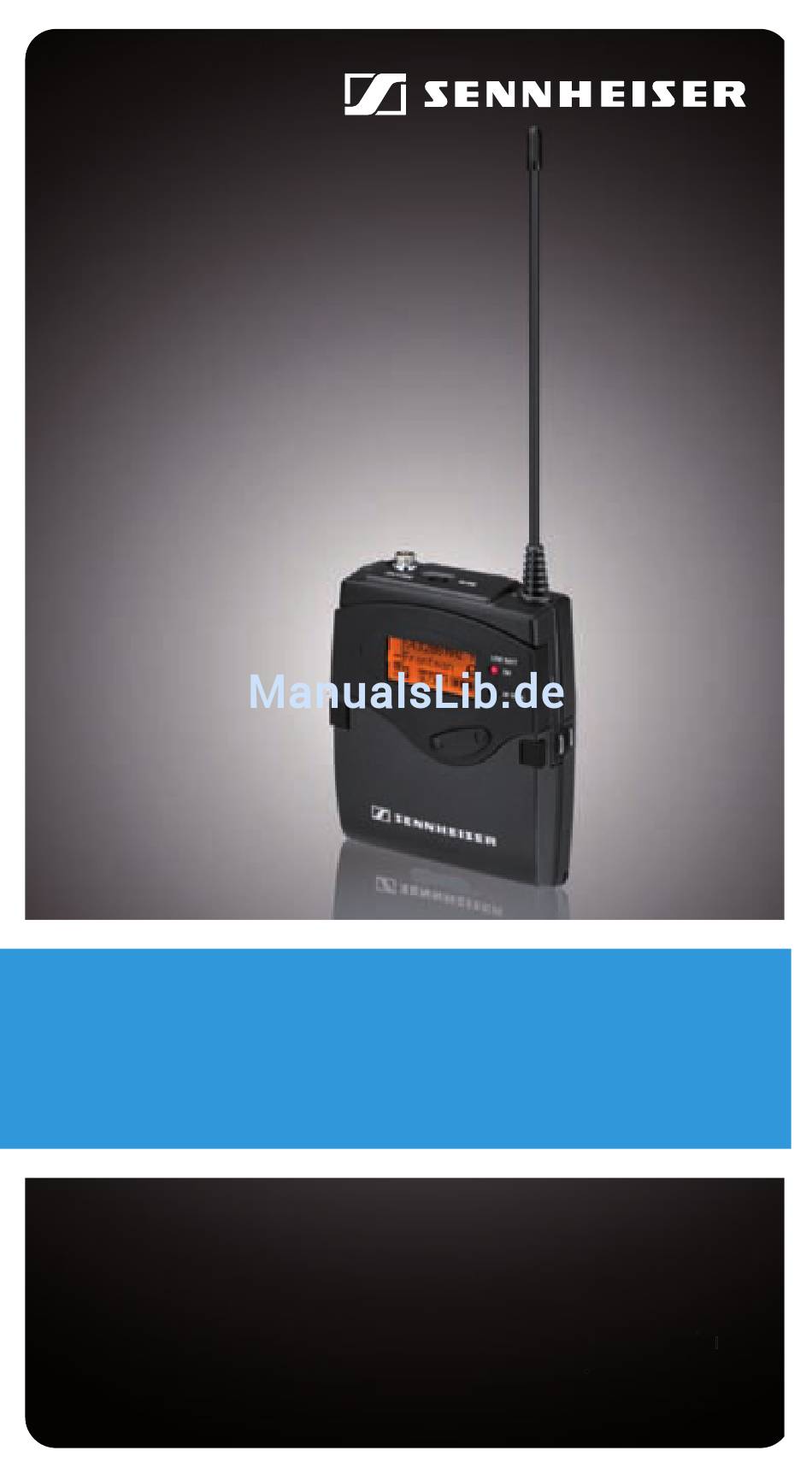

- Seite 1 SK 2000 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Wichtige Sicherheitshinweise ................2 Der Taschensender SK 2000 ................3 Einsatzbereiche ....................3 Das Kanalbank-System ................... 4 Lieferumfang ......................5 Produktübersicht ....................6 Übersicht Taschensender SK 2000 ............... 6 Übersicht der Anzeigen .................. 7 Taschensender in Betrieb nehmen ..............8 Batterien oder Akkupack einsetzen ............. -
Seite 3: Wichtige Sicherheitshinweise
• Legen Sie das Produkt nicht in die Nähe von Wärmequellen wie Radia- toren, Öfen oder anderen Apparaten (einschließlich Verstärkern), die Wärme erzeugen. • Verwenden Sie nur die von Sennheiser empfohlenen Zusatzprodukte/ Zubehörteile. • Lassen Sie alle Wartungsarbeiten von qualifiziertem Wartungspersonal durchführen. -
Seite 4: Der Taschensender Sk 2000
Der Taschensender SK 2000 Der Taschensender SK 2000 Dieser Taschensender gehört zur Serie 2000. Die Serie bietet moderne und technisch ausgereifte Hochfrequenz-Übertragungsanlagen mit hoher Betriebssicherheit sowie einfacher und komfortabler Bedienung. Die jewei- ligen Sender und Empfänger bieten drahtlose Audioübertragung in Studioqualität. -
Seite 5: Das Kanalbank-System
Der Taschensender SK 2000 Übersicht der Mikrofone und Instrumentenkabel: Mikrofon/ Instrumentenkabel Richtcharakteristik Ansteckmikrofon MKE 1 Kugel Ansteckmikrofon ME 102 Niere Ansteckmikrofon ME 104 Niere Kondensator Ansteckmikrofon ME 105 Superniere Headsetmikrofon HSP 2 Kugel Headsetmikrofon HSP 4 Niere Instrumentenkabel CI 1-4 –... -
Seite 6: Lieferumfang
Eine Übersicht der Frequenz-Presets finden Sie auf dem Frequenzbeiblatt (Lieferumfang). Aktualisierte Versionen des Frequenzbeiblatts können Sie auf der Internetseite zum Produkt unter www.sennheiser.com herunter- laden. In den Kanalbänken „U1“ bis „U6“ können Sie Frequenzen frei einstellen und abspeichern. Diese sind ggf. -
Seite 7: Produktübersicht
Produktübersicht Produktübersicht Übersicht Taschensender SK 2000 » ³ · ¿ ² ´ ² ¹ ¶ º ¾ ¸ µ ¸ ³ ² 3-Pin-Spezial-Audiobuchse für Ladekontakte Mikrofon- und Instrumenten- ¶ Taste eingang (MIC/LINE), º Wipptaste (UP/DOWN) verschraubbar ¾ Batteriefach · Stummschalter MUTE µ... -
Seite 8: Übersicht Der Anzeigen
Produktübersicht Übersicht der Anzeigen Nach dem Einschalten zeigt der Taschensender die Standardanzeige „Frequenz/Name“. Alternative Darstellungen finden Sie auf Seite 15. Die Hinterleuchtung des Displays wird nach ca. 20 s automatisch reduziert. 543.200 **2000** MUTE Anzeige Bedeutung Audio-Pegel „AF“ Aussteuerung des Taschensenders mit Peak-Hold-Funktion Bei Übersteuerung zeigt die Anzeige „AF“... -
Seite 9: Taschensender In Betrieb Nehmen
Taschensender in Betrieb nehmen Batterien oder Akkupack einsetzen Sie können den Taschensender mit Batterien (Typ Mignon AA, 1,5 V) oder mit dem wiederaufladbaren Sennheiser-Akkupack BA 2015 oder mit dem DC-Speiseadapter DC 2 (siehe „Zubehör“ auf Seite 32) betreiben. ¸ Drücken Sie die beiden Entriegelungstasten und klappen Sie die µ... -
Seite 10: Mikrofon-/Instrumentenkabel Anschließen
Instrumente (z. B. Gitarren) anschließen. Die DC- Speisung für die dauerpolarisierten Kondensatormikrofone erfolgt über ³. die 3-Pin-Spezial-Audiobuchse MIC/LINE Verwenden Sie die empfohlenen Sennheiser-Mikrofone oder das Instru- mentenkabel CI 1-4 (siehe „Zubehör“ auf Seite 32). Stecken Sie den 3-Pin-Spezial-Audiostecker des Sennheiser- ³. -
Seite 11: Taschensender An Der Kleidung Befestigen
Taschensender in Betrieb nehmen Taschensender an der Kleidung befestigen Nutzen Sie die beiliegende Gürteltasche oder den Gürtelclip , mit dem Sie den Taschensender z. B. am Hosenbund befestigen können. Sie können den Taschensender auch so an der Kleidung befestigen, dass die Antenne nach unten zeigt. -
Seite 12: Taschensender Bedienen
Taschensender bedienen Taschensender bedienen Um eine Funkverbindung herzustellen, gehen Sie wie folgt vor: 1. Schalten Sie den Empfänger ein (siehe die Bedienungsanleitung des Empfängers). 2. Schalten Sie den Taschensender ein (siehe nächsten Abschnitt). Die Verbindung wird aufgebaut, die Hinterleuchtung des Empfänger- displays wechselt von rot nach orange. -
Seite 13: Tastensperre Vorübergehend Ausschalten
Taschensender bedienen Drücken Sie die Taste SET. Die Sendefrequenz wird angezeigt, der Taschensender sendet jedoch kein Funksignal. Die Sendeanzeige leuchtet nicht. Wenn bei Taschensender und Empfänger der Pilotton einge- schaltet ist, erscheint am Empfänger die Anzeige „RF Mute“. 543.200 **2000** MUTE Nutzen Sie diese Funktion, um Batteriekapazität zu sparen oder wenn Sie im Live-Betrieb einen Taschensender für den Einsatz... -
Seite 14: Audiosignal Stummschalten Oder Funksignal Deaktivieren
Taschensender bedienen Drücken Sie die Taste SET. Die Tastensperre wird vorübergehend ausgeschaltet. – Wenn Sie im Bedienmenü arbeiten, wird die Tastensperre so lange ausgeschaltet, bis Sie das Bedienmenü verlassen. – Wenn eine Standardanzeige aktiv ist, schaltet sich die Tastensperre automatisch nach 10 Sekunden wieder ein. Während sich die Tastensperre wieder einschaltet, blinkt das Symbol für die Tastensperre 543.200... - Seite 15 Taschensender bedienen Wählen Sie im Menü „Mute Mode“ die gewünschte Einstellung (siehe Seite 24). Verlassen Sie das Bedienmenü. MUTE · Schieben Sie den Stummschalter nach links in die Stellung MUTE. Der Taschensender verhält sich wie in der Tabelle angegeben. Der aktuelle Zustand der Stummschaltung oder des Funksignals wird am Taschensender angezeigt.
-
Seite 16: Eine Standardanzeige Auswählen
Taschensender bedienen Funksignal aktiviert Anzeige Taschensender Sendeanzeige leuchtet Anzeige Empfänger „RF Mute“ wird nicht angezeigt Sie können das Funksignal auch beim Einschalten deaktivieren. Informationen dazu finden Sie im Kapitel „Taschensender ein-/ ausschalten“auf Seite 11. Auch während des Betriebs können Sie das Funksignal aktivieren/ deaktivieren. -
Seite 17: Menü Bedienen
Menü bedienen Menü bedienen Ein besonderes Merkmal der Sennheiser Serie 2000 ist die gleichartige, intuitive Menüstruktur. Dadurch ist es möglich, auch unter Stress, wie auf der Bühne oder in laufenden Sendungen, schnell und präzise in den Betrieb einzugreifen. Die Tasten... - Seite 18 Menü bedienen Hauptmenü Anzeige Bedeutung Seite Hauptmenü „Menu“ Sensitivity Audio-Pegel „AF“ einstellen Frequency Preset Kanalbank und Kanal einstellen Name individuellen Namen eingeben Auto Lock Tastensperre ein-/ausschalten Advanced erweitertes Menü „Advanced Menu“ aufrufen Exit Menü verlassen und zur aktuellen – Standardanzeige zurückkehren Erweitertes Menü...
-
Seite 19: So Arbeiten Sie Mit Dem Bedienmenü
Menü bedienen So arbeiten Sie mit dem Bedienmenü Sie müssen ggf. die Tastensperre ausschalten, um mit dem Bedienmenü zu arbeiten (siehe Seite 12). In diesem Abschnitt wird am Beispiel des Menüpunkts „Sensitivity“ beschrieben, wie Sie im Bedienmenü Einstellungen vornehmen. Von einer Standardanzeige ins Bedienmenü wechseln Drücken Sie die Taste SET. -
Seite 20: Eingabe Abbrechen
Menü bedienen Eingabe abbrechen Drücken Sie die Taste ON/OFF, um die Eingabe abzubrechen. ON/OFF Die aktuelle Standardanzeige erscheint. Um anschließend direkt zum zuletzt bearbeiteten Menüpunkt zurück- zukehren: Drücken Sie die Taste so oft, bis der zuletzt bearbeitete Menüpunkt erscheint. Menü verlassen Wählen Sie den Menüpunkt „Exit“. -
Seite 21: Einstellungen Im Bedienmenü
Einstellungen im Bedienmenü Einstellungen im Bedienmenü Nutzen Sie die Möglichkeit, Einstellungen des Bedienmenüs an Ihrem Empfänger vorzunehmen und auf den Taschensender zu übertragen. Nähere Informationen hierzu finden Sie in der Bedienungs- anleitung Ihres Empfängers. Sie sind mit dem -Symbol gekennzeichnet. Hauptmenü... -
Seite 22: Frequency Preset Kanalbank Und Kanal Einstellen
Einstellungen im Bedienmenü Eingangsemp- findlichkeit ist ... Auswirkung/Anzeige ... richtig Nur bei den lautesten Passagen zeigt die Anzeige des Audio-Pegels „AF“ Vollausschlag an..zu niedrig Die Übertragungsstrecke wird zu schwach aus- gesteuert. Dies führt zu einem verrauschten Signal. Gehen Sie für die grobe Voreinstellung von folgenden Richtwerten aus: Übertragungssituation Einstellung −30 bis −21 dB... -
Seite 23: Name
Einstellungen im Bedienmenü Beachten Sie beim Aufbau von Multikanalanlagen: Nur die voreingestellten Sendefrequenzen innerhalb der Kanal- bänke „1“ bis „20“ sind untereinander frei von Intermodulati- onen. Beachten Sie unbedingt die Hinweise zur Frequenzwahl auf Seite 27. Namen eingeben – „Name“ Name Menu Name... -
Seite 24: Erweitertes Menü „Advanced Menu
Einstellungen im Bedienmenü Diese Sperre verhindert, dass der Taschensender unbeabsichtigt ausgeschaltet wird oder Veränderungen vorgenommen werden. In der aktuellen Standardanzeige zeigt das Schloss an, dass die Tasten- sperre eingeschaltet ist. Drücken Sie die Wipptaste, um die gewünschte Einstellung zu wählen. Informationen zur Nutzung der Tastensperre finden Sie auf Seite 12. -
Seite 25: Kanalbank Und Kanal Auswählen Und Diesem Eine Frequenz Zuordnen
Einstellungen im Bedienmenü Advanced Menu Tu n e Tu n e Tune .200 MHz 548.200 B.Ch: U1.1 B.Ch: U1.1 „Tune” MHz-Schritte kHz-Schritte aufrufen einstellen und einstellen; bestätigen Eingabe speichern „Stored“ Stellen Sie die gewünschte Frequenz ein. Drücken Sie die Taste SET. Ihre Einstellungen werden gespeichert. -
Seite 26: Rf Power
Einstellungen im Bedienmenü Modus Funktion „AF On/Off“ In der Schalterstellung MUTE wird kein Audiosignal übertragen. „RF On/Off“ In der Schalterstellung MUTE wird das Funksignal deaktiviert. „Disabled“ Die Mute-Funktion ist deaktiviert. MUTE · Informationen zur Bedienung des Stummschalters finden Sie auf Seite 13. -
Seite 27: Pilot Tone
Einstellungen des Pilottons und der Kanalbänke „U1“ bis „U6“ erhalten. Eine Übersicht der Werkseinstellungen finden Sie im Frequenzbeiblatt (Lieferumfang). Software Revision anzeigen – „Software Revision“ Sie können sich die aktuelle Software Revision anzeigen lassen. Informieren Sie sich über Software-Updates auf der Internetseite zum Produkt unter www.sennheiser.com. -
Seite 28: Taschensender Auf Empfänger Abstimmen
Taschensender auf Empfänger abstimmen Taschensender auf Empfänger abstimmen Beachten Sie Folgendes, wenn Sie den Taschensender auf einen Empfänger abstimmen: Verwenden Sie ausschließlich Sender und Empfänger aus demselben Frequenzbereich (siehe die Typenschilder des Taschensenders und des Empfängers). Stellen Sie sicher, dass die gewünschten Frequenzen in dem Frequenzbeiblatt (Lieferumfang) aufgeführt sind. -
Seite 29: Taschensender Auf Empfänger Abstimmen - Multikanalbetrieb
Informationen zur automatischen Abstimmung von Taschensendern auf Empfänger im Multikanalbetrieb finden Sie in der Bedienungsanleitung Ihres Empfängers. Weitere Informationen zum Multikanalbetrieb finden Sie auf unserer Inter- netseite zum Produkt unter www.sennheiser.com. Taschensender reinigen und pflegen VORSICHT! Flüssigkeit kann die Elektronik des Taschensenders zerstören! -
Seite 30: Empfehlungen Und Tipps
Empfehlungen und Tipps Empfehlungen und Tipps ... für die Ansteckmikrofone MKE 1, ME 102, ME 104 und ME 105 • Platzieren Sie das Mikrofon mittig am Körper, um Pegelschwankungen bei einer Kopfdrehung im Rahmen zu halten. • Vermeiden Sie die Einwirkung von Schweiß (kein direkter Haut- kontakt). - Seite 31 Empfehlungen und Tipps ... für den Betrieb einer Multikanalanlage • Für den Multikanal-Betrieb können Sie nur Kanäle innerhalb einer Kanalbank einsetzen. Jede der Kanalbänke „1“ bis „20“ enthält werk- seitig voreingestellte Frequenzen, die untereinander intermodulati- onsfrei (störungsfrei) sind. • Vermeiden Sie beim Einsatz mehrerer Sender Störungen in den Übertragungsstrecken, die durch zu geringen Abstand der Sender zueinander entstehen.
-
Seite 32: Wenn Störungen Auftreten
(siehe Seite 20) verzerrt zu niedrig/hoch Nehmen Sie Kontakt zu Ihrem Sennheiser-Partner auf, wenn mit Ihrer Übertragungs-Anlage Probleme auftreten, die nicht in der Tabelle stehen oder sich die Probleme nicht mit den in der Tabelle aufgeführten Lösungs- vorschlägen beheben lassen. -
Seite 33: Zubehör
Zubehör Zubehör Für diesen Taschensender erhalten Sie im Fachhandel folgendes Zubehör: Art.-Nr. Bezeichnung 009950 Akkupack BA 2015 009828 Ladegerät L 2015 009826 Tragekoffer CC 2 Adapter 009827 DC-Speiseadapter DC 2 (12 V) Kabel 503163 Instrumentenkabel CI 1-4 (3-Pin-Spezial-Audiostecker) Mikrofone 502167 Ansteckmikrofon MKE 1-4, Kugelcharakteristik, schwarz 502168 Ansteckmikrofon MKE 1-4-3, Kugelcharakteristik, beige... -
Seite 34: Technische Daten
HF-Ausgangsleistung an 50 Ω umschaltbar: typ. 10 mW (Low) typ. 30 mW (Standard) typ. 50 mW (High) Pilotton-Squelch abschaltbar Niederfrequenzeigenschaften Kompandersystem Sennheiser NF-Übertragungsbereich Mikrofon: 80–18000 Hz Line: 25–18000 Hz Signal/Rauschabstand ≥ 120 dBA (1 mV, Spitzenhub) ≤ 0,9 % Klirrfaktor Max. -
Seite 35: Steckerbelegung
USA: FCC-Part 74 FCC-ID: DMOSK2000 limited to 698 MHz Steckerbelegung 3-Pin-Spezial-Audiostecker Pin 1: NF und 5,2 V Tonaderspeisung; Innenwider- stand 8,2 kΩ, optimiert für Sennheiser dauerpolarisierte Kondensatormikrofone +5,2 V für Gitarre oder Masse Pin 2: Pin 3 und Gewinde: Masse... -
Seite 36: Herstellererklärungen
Herstellererklärungen Herstellererklärungen Garantie Sennheiser electronic GmbH & Co. KG übernimmt für dieses Produkt eine Garantie von 24 Monaten. Die aktuell geltenden Garantiebedingungen können Sie über das Internet www.sennheiser.com oder Ihren Sennheiser-Partner beziehen. In Übereinstimmung mit den folgenden Anforderungen • RoHS Richtlinie (2002/95/EG) •... -
Seite 37: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Abstimmen (Taschensender/ Cable emulation (Gitarrenkabel Empfänger) nachbilden) Advanced Menu (erweitertes Menü) Ein-/ausschalten Einstellungen Pilotton Übersicht Taschensender Tastensperre AF (Audio-Pegel) Eingangsempfindlichkeit einstellen AF PEAK (Übersteuerung) (Sensitivity) Akkupack Einsetzen (Batterien/ einsetzen Akkupack) laden Einstellen Anschließen (Mikrofon-/ Eingangsempfindlichkeit Instrumentenkabel) (Sensitivity) Anzeigen Kabelemulation Kontrast einstellen (LCD Kontrast (LCD Contrast) - Seite 38 Stichwortverzeichnis Gitarrenkabel nachbilden Mute Mode (Stummschalter (Cable emulation) einstellen) Infrarot-Übertragung Name (Namen eingeben) Instrumentenkabel anschließen Offline-Betrieb (Funksignal deaktiviert) Kanal Online-Betrieb (Funksignal auswählen (Frequency aktiviert) Preset) auswählen (Tune) Pilotton Frequenz zuordnen ein-/ausschalten -Übersicht Übertragung Kanalbank auswählen (Frequency Reinigen (Taschensender) Preset) Reset (Einstellungen des -System Bedienmenüs -Übersicht...
- Seite 39 Stichwortverzeichnis Synchronisieren (Taschensender/ Empfänger) Taschensender an der Kleidung befestigen auf Empfänger abstimmen ein-/ausschalten reinigen Tasten (Funktion der ~) Tastensperre aktivieren/deaktivieren (Auto Lock) ein-/ausschalten Technische Daten Tune (Sendefrequenz einstellen) Unlock (Tastensperre ausschalten) Werkseinstellungen (Einstellungen des Bedienmenüs zurücksetzen) Zubehör...
- Seite 40 Sennheiser electronic GmbH & Co. KG Printed in Germany Am Labor 1, 30900 Wedemark, Germany Publ. 01/09 www.sennheiser.com 529677/A01...
