Inhaltszusammenfassung für Sennheiser SR 2000 IEM

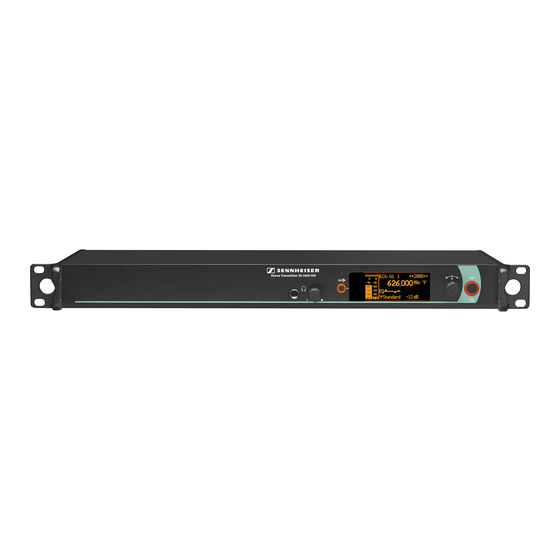

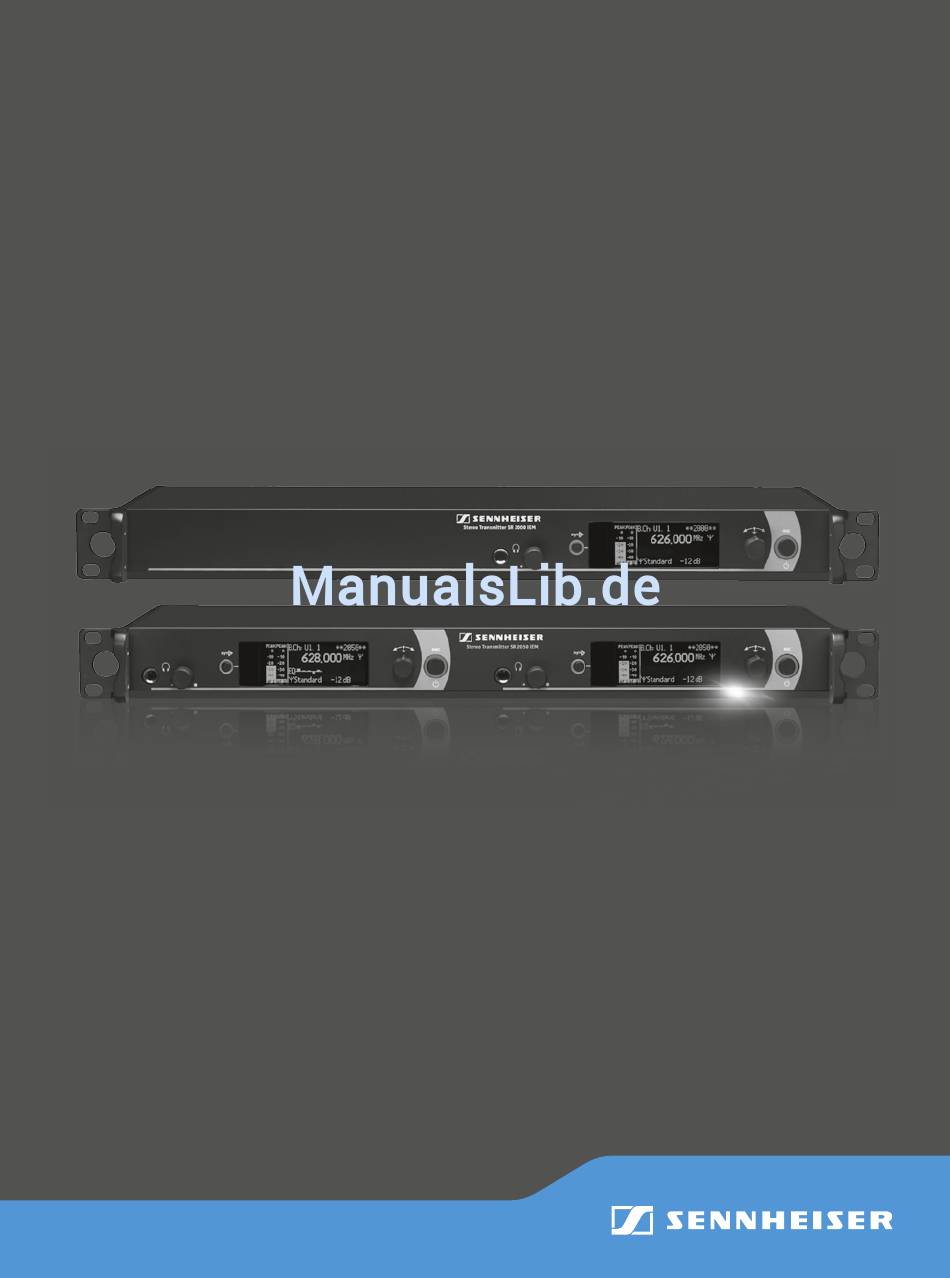

- Seite 1 SR 2000 IEM SR 2050 IEM Bedienungsanleitung...
- Seite 2 Tastensymbole / Button icons / Icônes de touches / Simboli dei tasti / Símbolos de las teclas / Toetssymbolen / Символы кнопок 按键图标 Símbolos dos botões / Taste STANDBY STANDBY button / Touche STANDBY Tasto STANDBY / Tecla STANDBY / Toets STANDBY / Кнопка...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Wichtige Sicherheitsanweisungen ..............................2 Die Sender SR 2000 IEM und SR 2050 IEM ............................4 Das Kanalbank-System ..................................4 Einsatzbereiche ....................................5 Lieferumfang ......................................5 Produktübersicht ..................................... 6 Übersicht Sender SR 2000 IEM/SR 2050 IEM ..........................6 Übersicht der Anzeigen ..................................7 Sender in Betrieb nehmen .................................. -
Seite 4: Wichtige Sicherheitsanweisungen
Netzstecker, an der Steckdose und an dem Punkt, an dem es aus dem Gerät tritt. 11.Verwenden Sie ausschließlich von Sennheiser zugelassene Anbau-, Zubehör- und Ersatz- teile. 12.Verwenden Sie das Gerät nur zusammen mit Wagen, Regalen, Stativen, Halterungen oder Tischen, die der Hersteller angibt oder die zusammen mit dem Gerät verkauft werden. -
Seite 5: Ersatzteile
• Sie hören Klingel- oder Pfeifgeräusche in den Ohren. • Sie haben den Eindruck (auch kurzzeitig), hohe Töne nicht mehr wahrzunehmen. Bestimmungsgemäßer Gebrauch Der bestimmungsgemäße Gebrauch der Sender SR 2000 IEM und SR 2050 IEM schließt ein, dass Sie: • diese Bedienungsanleitung und insbesondere das Kapitel „Wichtige Sicherheitshinweise“... -
Seite 6: Die Sender Sr 2000 Iem Und Sr 2050 Iem
Die Sender SR 2000 IEM und SR 2050 IEM Die Sender SR 2000 IEM und SR 2050 IEM Mit dem 2-Kanal-/Stereo-Monitorsystem SR 2000 IEM und SR 2050 IEM wird Musikern auf der Bühne, Video-/Ton-Amateuren, Reportern etc. direkt ihr individuelles Monitorsignal zugeführt. -
Seite 7: Einsatzbereiche
• sich mehrere parallele Übertragungsstrecken nicht gegenseitig stören („intermodulations- frei“). Lieferumfang Zum Lieferumfang der Sender SR 2000 IEM bzw. SR 2050 IEM gehören: 1 Sender SR 2000 IEM oder 1 Doppelsender SR 2050 IEM 3 Netzkabel (EU, UK, US) 1 Stabantenne (SR 2000 IEM) oder 2 Stabantennen (SR 2050 IEM) -
Seite 8: Produktübersicht
Produktübersicht Produktübersicht Übersicht Sender SR 2000 IEM/SR 2050 IEM Der Doppelsender SR 2050 IEM bietet die gleichen Bedienelemente wie der Sender SR 2000 IEM. Alle Angaben in dieser Bedienungsanleitung beziehen sich auf beide Sender. SR 2050 IEM **2050** B.Ch: 5.14 **2050** B.Ch:... -
Seite 9: Übersicht Der Anzeigen
Produktübersicht Übersicht der Anzeigen Nach dem Einschalten zeigt der Sender die Standardanzeige an. PEAK PEAK B.Ch: 5.14 **2050** 552.300 Standard -18dB AF I AF II Anzeige Bedeutung Audio-Pegel Aussteuerung Audiokanal links I) und rechts „AF I“ und „AF II“ II) mit Peak-Hold Funktion (Audio Frequency) Wenn Vollausschlag angezeigt wird, ist der Audio-Eingangspegel zu hoch. -
Seite 10: Sender In Betrieb Nehmen
Sie haben folgende Möglichkeiten: • Für den professionellen Einsatz empfehlen wir grundsätzlich, eine abgesetzte Antenne und ggf. Sennheiser-Antennenzubehör zu verwenden (siehe nächster Abschnitt sowie „Mehrere Sender an eine abgesetzte Antenne anschließen” auf Seite 8). • Für eine erste einfache Inbetriebnahme: –... -
Seite 11: Abgesetzte Antenne Anschließen Und Aufstellen
Sender in Betrieb nehmen Abgesetzte Antenne anschließen und aufstellen Verwenden Sie eine abgesetzte Antenne, um die beste Übertragungsqualität zu erzielen. Sie können zwischen zwei Antennen wählen (siehe „Zubehör” auf Seite 22): • A 2003 UHF (passive Breitband-Richtantenne) • A 1031 (passive Breitband-Rundstrahlantenne) Verbinden Sie Antenne und Sender mit einem dämpfungsarmen 50-Ω-Kabel. - Seite 12 Sender in Betrieb nehmen durch die Öffnung im Montagewinkel ³. Führen Sie den BNC-Stecker Schließen Sie den BNC-Stecker an einen Antennenausgang ³ Schrauben Sie die Halterung mit der beiliegenden Unterlegscheibe und Mutter an die BNC-Buchse Schrauben Sie die Halterung mit 2 Schrauben (im Lieferumfang enthalten) an den ³...
-
Seite 13: Audioquelle An Die Eingangsbuchsen Anschließen
Führen Sie ein Signal von der Audioquelle zur Eingangsbuchse eines Senders (in diesem Beispiel der Audio-Eimngang für den rechten Kanal BAL AF IN R Stereo Transmitter SR 2000 IEM PUSH PUSH FREQ RANGE-Dw Stereo Transmitter SR 2000 IEM... -
Seite 14: Geräte An Die Ausgangsbuchsen Anschließen
DESIGNED AND MADE IN GERMANY DESIGNED AND MADE IN GERMANY SER NO 251810043 SER NO 2518100095 SR 2000 IEM oder SR 2050 IEM) mit einem geeigneten Kabel an die Ausgangsbuchse Loop Out A ANT B LOOP OUT BAL L(I) und/oder... -
Seite 15: Sender Bedienen
Sender bedienen Sender bedienen Um eine Funkverbindung herzustellen, gehen Sie wie folgt vor: 1. Schalten Sie den Sender ein (siehe unten). 2. Schalten Sie den Empfänger EK 2000 IEM ein (siehe die Bedienungsanleitung des Empfängers). Die Verbindung wird aufgebaut. Beachten Sie unbedingt die Hinweise zur Frequenzwahl auf Seite 21. Wenn Sie keine Verbindung zwischen dem Sender und dem Empfänger EK 2000 IEM aufbauen können: Stellen Sie sicher, dass am Sender und am Empfänger dieselbe Kanalbank und derselbe... -
Seite 16: Tastensperre Vorübergehend Ausschalten
Sender bedienen Tastensperre vorübergehend ausschalten Die automatische Tastensperre können Sie im Menü „Auto Lock“ einstellen. Wenn Sie die Tastensperre eingeschaltet haben, müssen Sie sie vorübergehend ausschalten, um den Sender zu bedienen: Drücken Sie das Jog-Dial. In der Anzeige erscheint „Locked“. Drehen Sie das Jog-Dial. -
Seite 17: Audiosignal Über Kopfhörer Abhören
» Drehen Sie den Lautstärkeregler zunächst ganz nach links. Stereo Transmitter SR 2000 IEM Schließen Sie einen Kopfhörer mit 6,3-mm-Stereo-Klinkenstecker an die Kopfhörer- · buchse Regeln Sie die Lautstärke langsam hoch und hören Sie das Audiosignal mit möglichst niedriger Lautstärke ab. -
Seite 18: Ausführen Einer Easy Setup Sync- Oder Einer Sync-Funktion
Sender bedienen aktivierten Parameter über die Infrarot-Schnittstelle auf den Empfänger EK 2000 IEM übertragen. Ausführen einer Easy Setup Sync- oder einer Sync-Funktion In der folgenden Übersicht wird davon ausgegangen, dass Sie die Easy Setup Sync-Funktion für den Aufbau einer Multikanalanlage nutzen. Nutzen Sie die Easy Setup Sync-Funktion auch dann, wenn Sie nur einen Sender mit einem Empfänger EK 2000 IEM verbinden möchten. - Seite 19 Sender bedienen Easy Setup Sync Sync Halten Sie die Infrarotschnittstelle des – Empfängers nacheinander vor die Infra- rotschnittstellen der übrigen Sender. Speichern Sie die Kanalbank- und Kanal- – Einstellung, indem Sie an Ihren Sendern das Jog-Dial drücken. Sie können zu einem späteren Zeitpunkt die Sync- Funktion ausführen (rechte Spalte), um Sender und Empfänger zu verbinden.
-
Seite 20: Menü Bedienen
Jog-Dial drehen • zum vorherigen oder nächsten Menüpunkt wechseln • Werte für einen Menüpunkt ändern Übersicht über das Bedienmenü Eine ausführliche Beschreibung des Bedienmenüs finden Sie in der SR 2000 IEM/ SR 2050 IEM-Bedienungsanleitung als Download unter www.sennheiser.com. Erweitertes Menü Hauptmenü... - Seite 21 Menü bedienen Anzeige Funktion des Menüpunkts Hauptmenü „Menu“ Sensitivity Eingangs-Empfindlichkeit einstellen Easy Setup Funksignal deaktivieren und Easy Setup Sync aktivieren (siehe Seite 14) Mode Audioübertragung Mono/Stereo einstellen Frequency Preset Kanalbank und Kanal einstellen Name individuell einstellbaren Namen eingeben AutoLock automatische Tastensperre aktivieren/deaktivieren Advanced erweitertes Menü...
-
Seite 22: So Arbeiten Sie Mit Dem Bedienmenü
Menü bedienen So arbeiten Sie mit dem Bedienmenü Sie müssen ggf. die Tastensperre ausschalten, um mit dem Bedienmenü zu arbeiten (siehe Seite 13). In diesem Abschnitt wird am Beispiel des Menüpunkts „Frequency Preset“ beschrieben, wie Sie im Bedienmenü Einstellungen vornehmen. Von einer Standardanzeige ins Bedienmenü... -
Seite 23: Eingabe Abbrechen
Menü bedienen Eingabe abbrechen Drücken Sie die Taste STANDBY, um die Eingabe abzubrechen. Die aktuelle Standardanzeige erscheint. Um wieder zum zuletzt bearbeiteten Menüpunkt zurückzukehren: Drücken Sie das Jog-Dial so oft, bis der zuletzt bearbeitete Menüpunkt erscheint. Menü verlassen Menu Sensitivity Wählen Sie den Menüpunkt „Exit“. -
Seite 24: Sender Auf Empfänger Ek 2000 Iem Abstimmen
Sender auf Empfänger EK 2000 IEM abstimmen Sender auf Empfänger EK 2000 IEM abstimmen Beachten Sie Folgendes, wenn Sie Ihren Sender auf den Empfänger EK 2000 IEM abstimmen: Verwenden Sie ausschließlich Sender und Empfänger aus demselben Frequenz- bereich (siehe Typenschild des Senders und des Empfängers). Stellen Sie sicher, dass die gewünschten Frequenzen im Frequenzbeiblatt (Liefe- rumfang) aufgeführt sind. -
Seite 25: Frequenzen Frei Einstellen
Stellen Sie sicher, dass Sie Sender und Empfänger aus demselben Frequenzbereich verwenden (siehe Seite 3 und die Typenschilder Ihrer Geräte). Um intermodulationsfreie Sendefrequenzen zu ermitteln: Nehmen Sie Kontakt zu Ihrem Sennheiser-Partner auf (siehe www.sennheiser. com). Wählen Sie an jedem Sender dieselbe Kanalbank aus. -
Seite 26: Wenn Störungen Auftreten
Bedienungsanleitung des Empfängers) Nehmen Sie Kontakt zu Ihrem Sennheiser-Partner auf, wenn mit Ihrer Anlage Probleme auftreten, die nicht in der Tabelle stehen oder sich die Probleme nicht mit den in der Tabelle aufgeführten Lösungsvorschlägen beheben lassen. Den Partner Ihres Landes finden Sie auf... -
Seite 27: Technische Daten
BNC-Buchse, 50 Ω Antennenausgang HF-Ausgangsleistung an 50 Ω typ. 10/30/50 mW (Low/Standard/High), umschaltbar Niederfrequenzeigenschaften Modulationsart FM-Breitband-Stereo (MPX-Pilottonverfahren) Kompandersystem Sennheiser Nennhub/Spitzenhub ±24 kHz / ±48 kHz MPX-Pilotton (Frequenz/Hub) 19 kHz / ±5 kHz NF-Übertragungsbereich 25 Hz–15 kHz NF-Eingang BAL AF IN L (I)/BAL AF IN R (II) -
Seite 28: Steckerbelegung
Herstellererklärungen Zugelassen für Kanada Industry Canada RSS 123 IC: 2099A-SR2000 limited to 806 MHz FCC-Part 74 FCC-ID: DMOSR2000 limited to 698 MHz Steckerbelegung Audio 6,3-mm-Stereo-Klinkenstecker, XLR-3-Stecker, symmetrisch (Audio In/Loop out) symmetrisch (Audio In) – 6,3-mm-Mono-Klinkenstecker, 6,3-mm-Stereo-Klinkenstecker unsymmetrisch (Audio In/Loop out) für Kopfhöreranschluss... - Seite 30 Sennheiser electronic GmbH & Co. KG Am Labor 1, 30900 Wedemark, Germany www.sennheiser.com Publ. 12/16, 529682...
