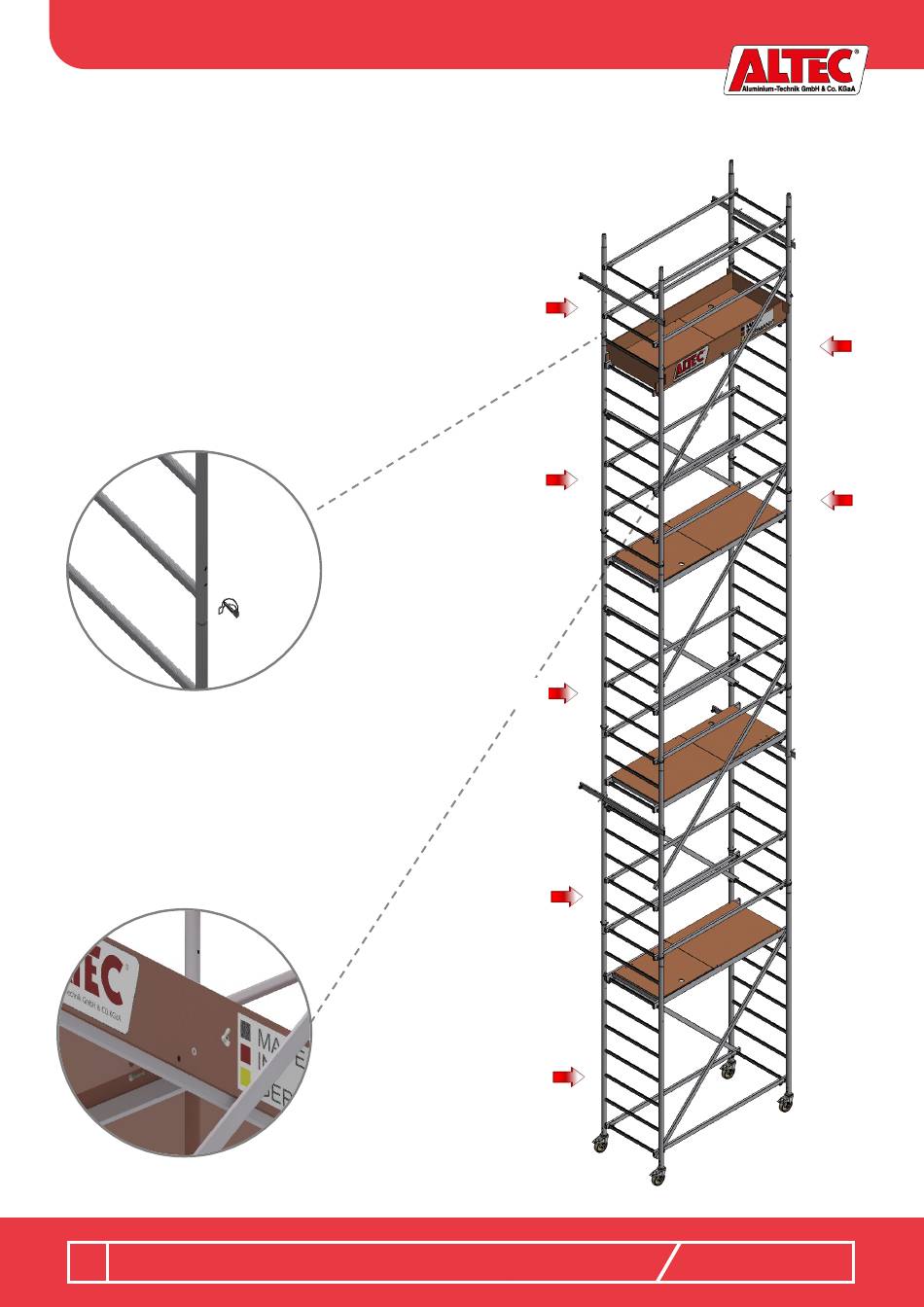

10.15 Zusammenbau Rollfix 2.0 - 1000
Errichten Sie zunächst das Grundmodul wie in Abschnitt 10.1 bis 10.4
beschrieben. Schieben Sie die Sicherungsklemmen über die Sprossen und
ziehen Sie die Sterngriffschrauben an. Prüfen Sie jede Verschraubung auf
festen Sitz. Die 2m- und 1m-Vertikalrahmen sind auf das Grundmodul zu
stecken und wie in folgenden Abschnitten beschrieben zu sichern.
Montieren Sie anschließend den Bordbrettsatz gemäß folgenden
Abschnitten.
Mit Hilfe des Klappsteckers, der seitlich eingesteckt wird,
verhindert man das Abheben der Aufbaumodule. Dabei muss
der Stecker aus der oberen (=Parkposition) in die untere
Bohrung (=Sicherungsposition) umgesteckt werden.
Stecken Sie im Verband die Bordbretter wie
dargestellt auf den Durchstiegsbelag. Schrauben Sie
die Bordbretter mit den Sechskant-Schrauben
M8x40mm, Unterlegscheiben für M8 und den
Flügelmuttern M8 seitlich am Durchstiegsbelag fest.
Aufbau- und Benutzungsanweisung
- 25 -
1m-Aufbaumodul
2m-Aufbaumodul
2m-Aufbaumodul
2m-Aufbaumodul
Grundmodul
Pos. 2
Pos. 1
Rollfix 2.0
