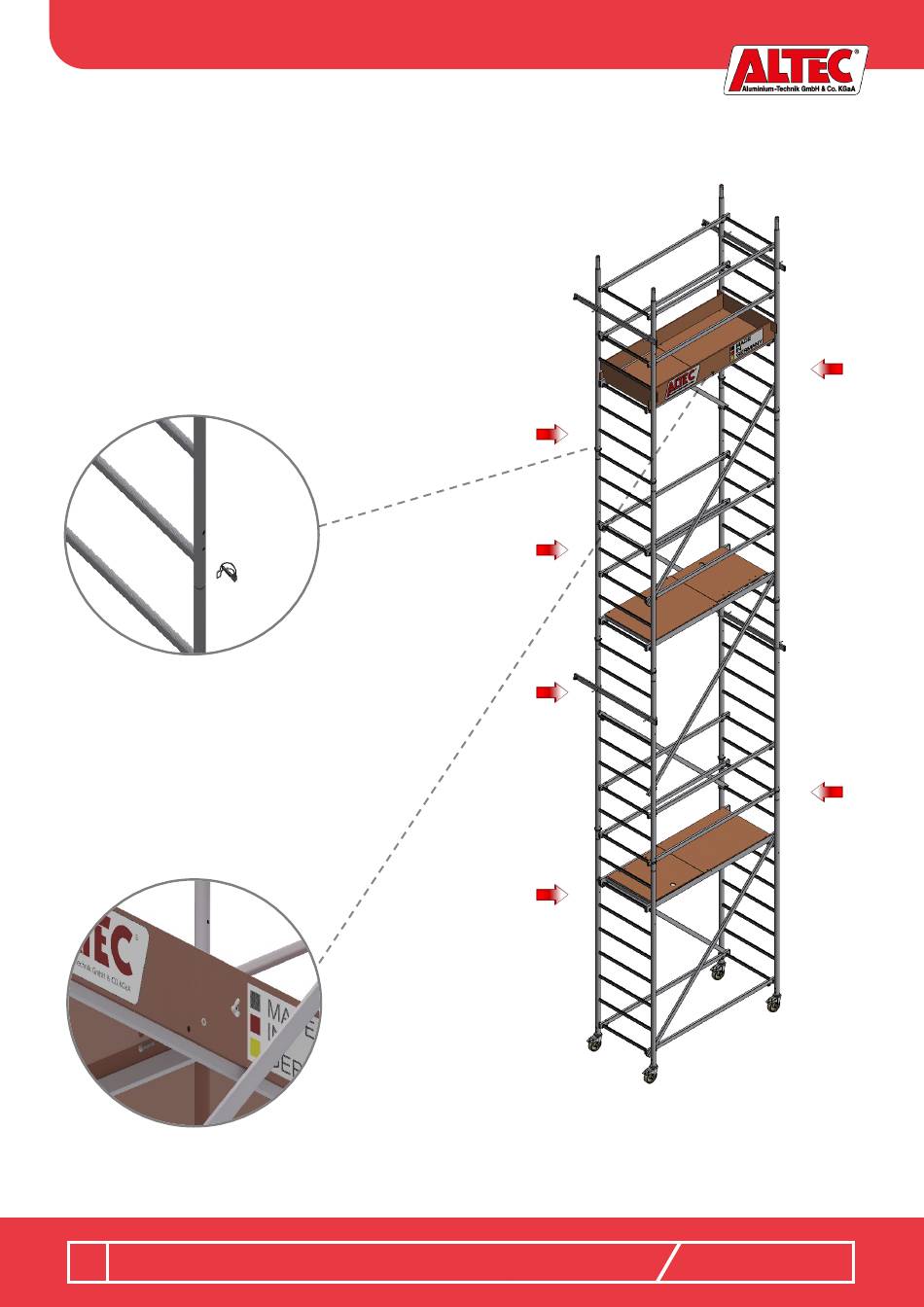

10.13 Zusammenbau Rollfix 2.0 - 900
Errichten Sie zunächst das Grundmodul wie in Abschnitt 10.1 bis 10.4
beschrieben. Schieben Sie die Sicherungsklemmen über die Sprossen
und ziehen Sie die Sterngriffschrauben an. Prüfen Sie jede
Verschraubung auf festen Sitz. Die 2m-Vertikalrahmen sind auf das
Grundmodul zu stecken und wie in folgenden Abschnitten beschrieben
zu sichern. Montieren Sie anschließend den Bordbrettsatz gemäß
folgenden Abschnitten.
Mit Hilfe des Klappsteckers, der seitlich eingesteckt wird,
verhindert man das Abheben der Aufbaumodule. Dabei muss
der Stecker aus der oberen (=Parkposition) in die untere
Bohrung (=Sicherungsposition) umgesteckt werden.
Stecken Sie im Verband die Bordbretter wie
dargestellt auf den Durchstiegsbelag. Schrauben
Sie
die
Bordbretter
mit
Schrauben M8x40mm, Unterlegscheiben für M8
und
den
Flügelmuttern
Durchstiegsbelag fest.
Aufbau- und Benutzungsanweisung
2m-Aufbaumodul
2m-Aufbaumodul
2m-Aufbaumodul
den
Sechskant-
M8
seitlich
am
- 23 -
Grundmodul
Pos. 2
Pos. 1
Rollfix 2.0
