10.11 Zusammenbau Rollfix 2.0 - 800
Errichten Sie zunächst das Grundmodul wie in Abschnitt 10.1 bis 10.4
beschrieben. Schieben Sie die Sicherungsklemmen über die Sprossen
und ziehen Sie die Sterngriffschrauben an. Prüfen Sie jede
Verschraubung auf festen Sitz. Die 2m- und 1m-Vertikalrahmen sind auf
das Grundmodul zu stecken und wie in folgenden Abschnitten
beschrieben zu sichern. Montieren Sie anschließend den Bordbrettsatz
gemäß folgenden Abschnitten.
Mit Hilfe des Klappsteckers, der seitlich eingesteckt wird,
verhindert man das Abheben der Aufbaumodule. Dabei
muss der Stecker aus der oberen (=Parkposition) in die
untere
Bohrung
(=Sicherungsposition)
werden.

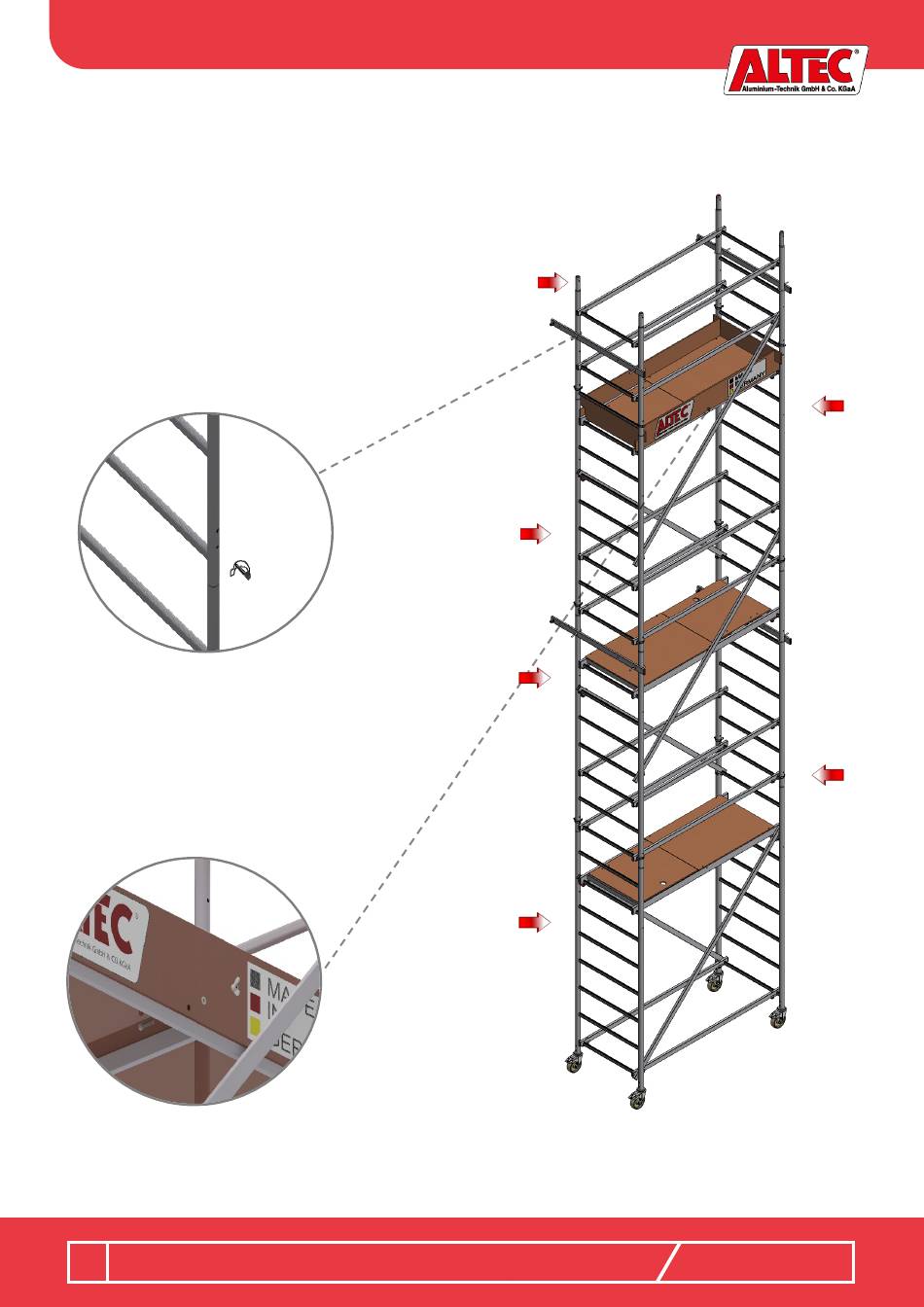

Stecken Sie im Verband die Bordbretter wie dargestellt auf
den Durchstiegsbelag. Schrauben Sie die Bordbretter mit
den Sechskant-Schrauben M8x40mm, Unterlegscheiben
für
M8
und
den
Flügelmuttern
Durchstiegsbelag fest.
Aufbau- und Benutzungsanweisung
- 21 -
1m-Aufbaumodul
umgesteckt
2m-Aufbaumodul
2m-Aufbaumodul
M8
seitlich
am
Grundmodul
Pos. 2
Pos. 1
Rollfix 2.0
