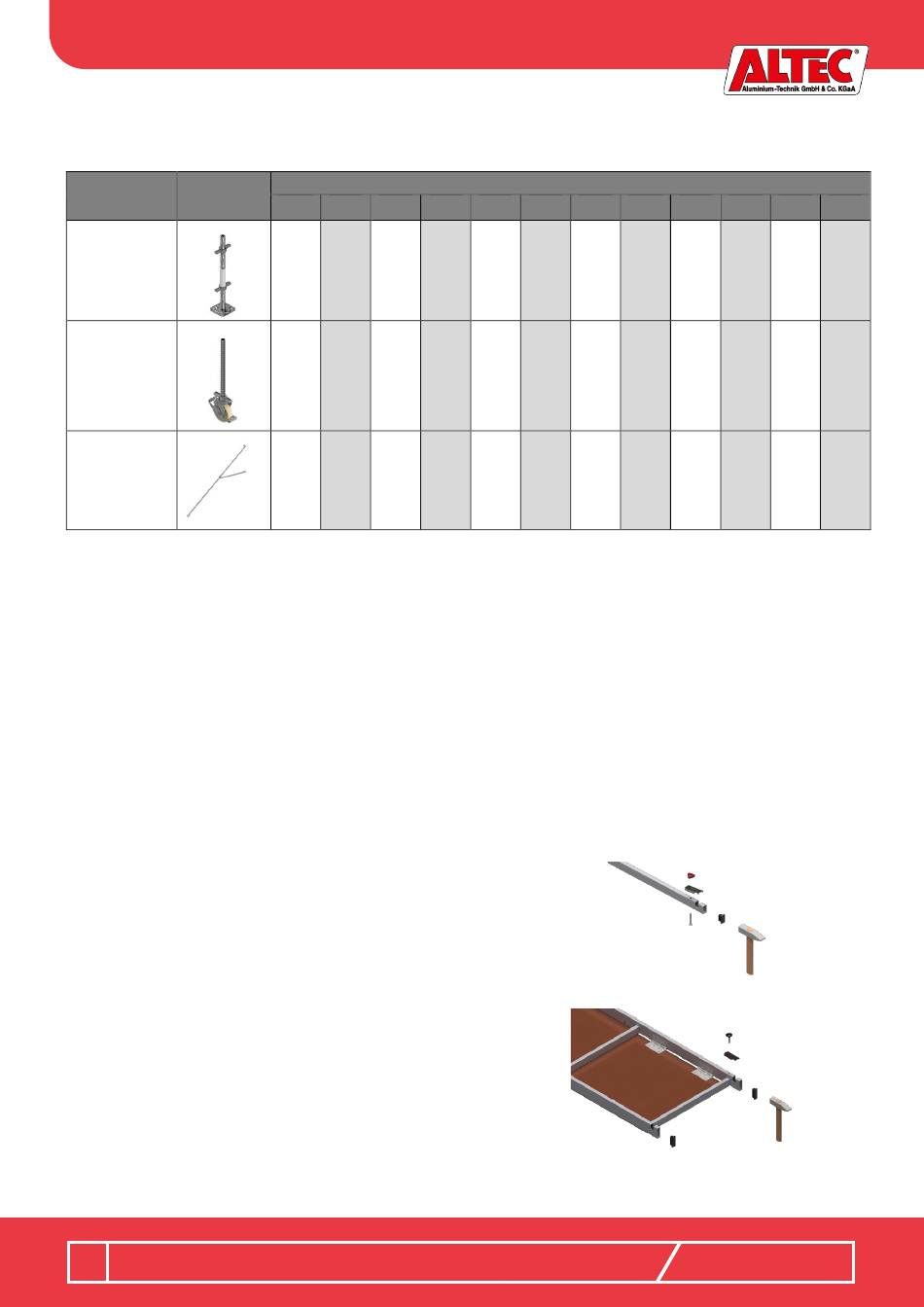

Zubehör:
Bezeichnung Darstellung
Fußplatte mit 2
Spindelmuttern
höhenverstellbar
um 280mm
Lenkrolle
Ø150mm mit
Stahlspindel,
höhen-
verstellbar um
230 mm
Teleskopierbarer
Dreieckausleger

10. Allgemeine Aufbauanweisung

Der Aufbau des Gerüstes darf erst erfolgen, wenn die vorhergehenden Abschnitte der Aufbau- und Benutzungsanweisung
vollständig durchgelesen wurden. Vor dem Aufbau ist sicherzustellen, dass alle für den Aufbau notwendigen Bauteile und
Werkzeuge vorhanden sind und die Bauteile nicht beschädigt sind. Es dürfen nur Originalbauteile nach Herstellerangaben
verwendet werden.
Die Aufbauanleitung beschreibt die Montage der unterschiedlichen Aufbauvarianten. Lesen Sie vor dem Aufbau die komplette
Montageanleitung und beachten Sie die Unterschiede der verschiedenen Aufbauvarianten.
Die Diagonal- und Horizontalstreben besitzen die gleiche Bauform und unterscheiden sich nur in der Länge. Die Diagonale ist
gegenüber der Horizontale um ca. 70cm länger.

10.1 Vorbereitung von Horizontalen und Diagonalen

Treiben Sie die Abdeckkappen 40x20mm in die Enden der Rohre. Befestigen Sie die Sicherungsklemmen mittels der
Dreieckmuttern an den Rohrenden.

10.2 Vorbereitung des Durchstiegsbelags

Treiben Sie die Abdeckkappen 60x20mm in die Enden der Rohre. Befestigen Sie die Sicherungsklemmen mittels der
Sterngriffschrauben an den Rohrenden.
Aufbau- und Benutzungsanweisung
- 13 -
Rollfix Rollfix Rollfix Rollfix
300 400 500 600 S
4 4 4 4
4 4 4 4
4 4 4 4
Menge je nach Modell
Rollfix Rollfix Rollfix Rollfix
600 700 800 S 800
4 4 4 4
4 4 4 4
4 4 4 4
Rollfix Rollfix Rollfix Rollfix
900 S 900 1000S 1000
4 4 4 4
4 4 4 4
4 4 4 4
Rollfix 2.0
