10.6 Zusammenbau Rollfix 2.0 - 500
Errichten Sie zunächst das Grundmodul wie in Abschnitt 10.1 bis 10.4 beschrieben. Schieben Sie die Sicherungsklemmen über
die Sprossen und ziehen Sie die Sterngriffschrauben an. Prüfen Sie jede Verschraubung auf festen Sitz. Die 2m-Vertikalrahmen
sind auf das Grundmodul zu stecken und wie in folgenden Abschnitten beschrieben zu sichern.

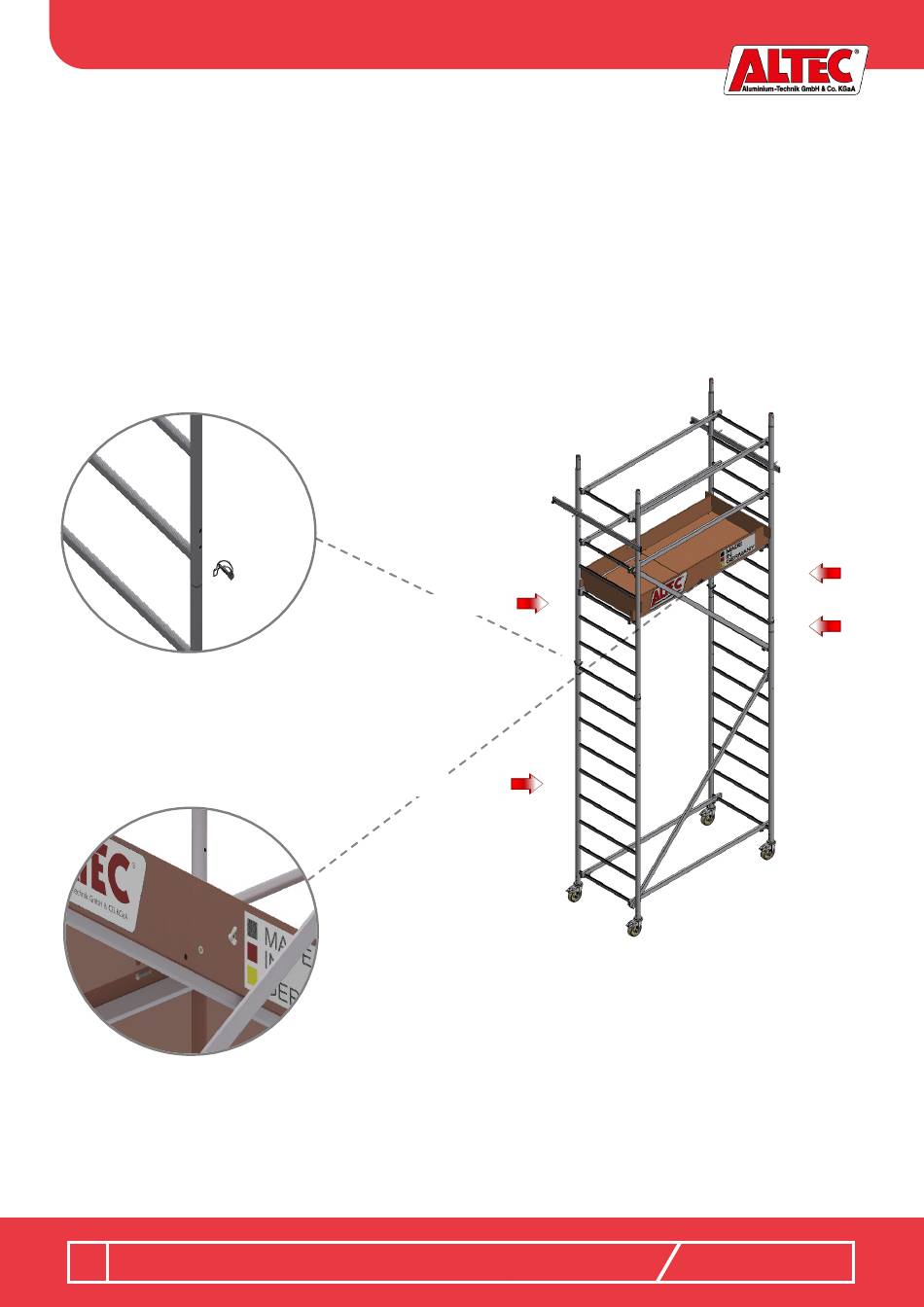

Mit Hilfe des Klappsteckers, der seitlich eingesteckt wird,
verhindert man das Abheben des Aufbaumoduls. Dabei muss
der Stecker aus der oberen (=Parkposition) in die untere
Bohrung (=Sicherungsposition) umgesteckt werden.
Stecken Sie im Verband die Bordbretter wie dargestellt auf den
Durchstiegsbelag. Schrauben Sie die Bordbretter mit den
Sechskant-Schrauben M8x40mm, Unterlegscheiben für M8 und
den Flügelmuttern M8 seitlich an den Durchstiegsbelag fest.
Aufbau- und Benutzungsanweisung
- 16 -
2m-Aufbaumodul
Grundmodul
Pos. 2
Pos. 1
Rollfix 2.0
