10.10 Zusammenbau Rollfix 2.0 - 800 S
Errichten Sie zunächst das Grundmodul wie in Abschnitt 10.1 bis 10.4
beschrieben. Schieben Sie die Sicherungsklemmen über die Sprossen
und ziehen Sie die Sterngriffschrauben an. Prüfen Sie jede
Verschraubung auf festen Sitz. Die 2m- und 1m-Vertikalrahmen sind auf
das Grundmodul zu und wie in folgenden Abschnitten beschrieben zu
sichern. Montieren Sie anschließend den Bordbrettsatz gemäß
folgenden Abschnitten.
Mit Hilfe des Klappsteckers, der seitlich eingesteckt wird,
verhindert man das Abheben der Aufbaumodule. Dabei muss
der Stecker aus der oberen (=Parkposition) in die untere
Bohrung (=Sicherungsposition) umgesteckt werden.

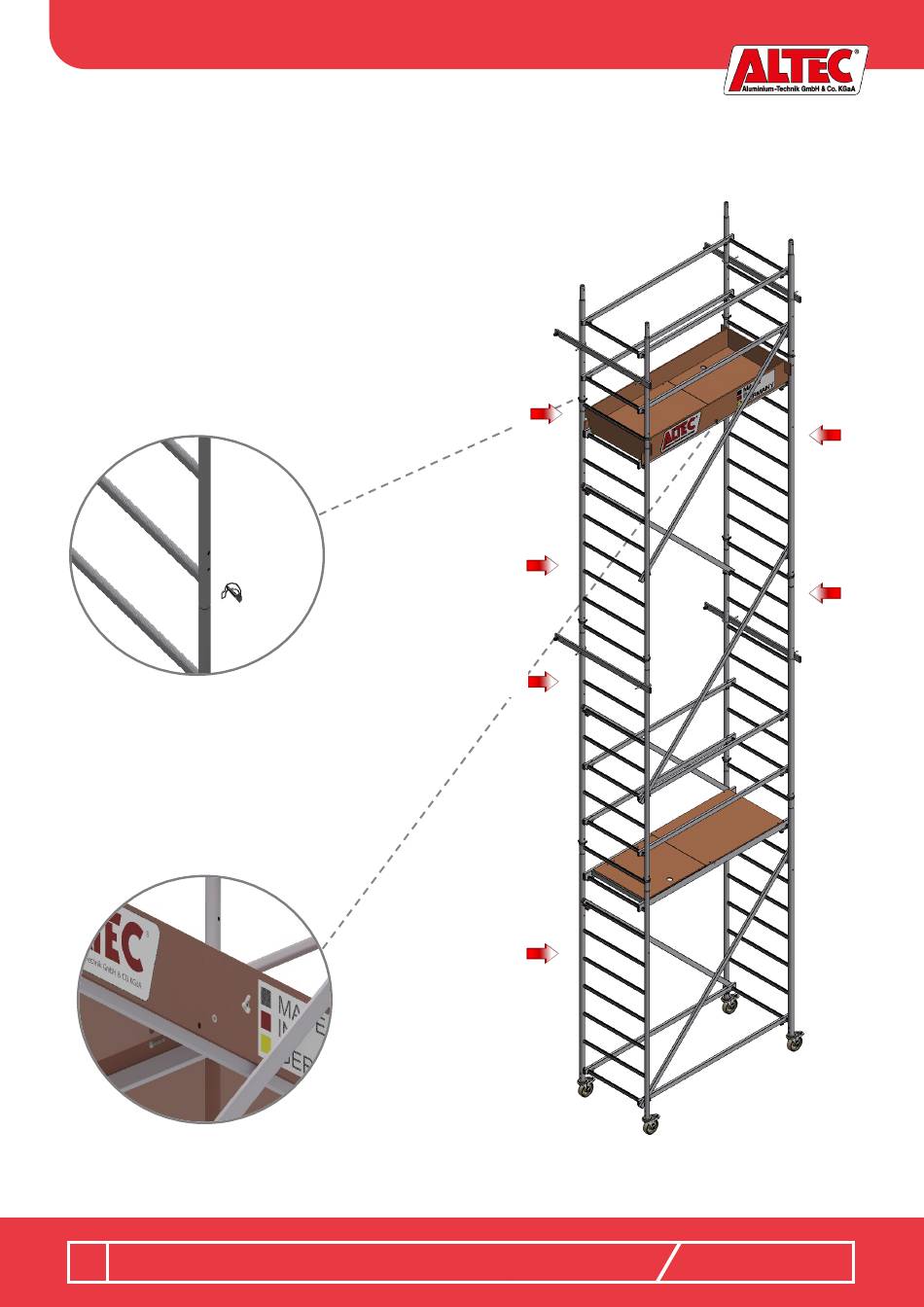

Stecken Sie im Verband die Bordbretter wie dargestellt auf
den Durchstiegsbelag. Schrauben Sie die Bordbretter mit den
Sechskant-Schrauben M8x40mm, Unterlegscheiben für M8
und den Flügelmuttern M8 seitlich am Durchstiegsbelag fest.
Aufbau- und Benutzungsanweisung
- 20 -
1m-Aufbaumodul
2m-Aufbaumodul
2m-Aufbaumodul
Grundmodul
Pos. 2
Pos. 1
Rollfix 2.0
