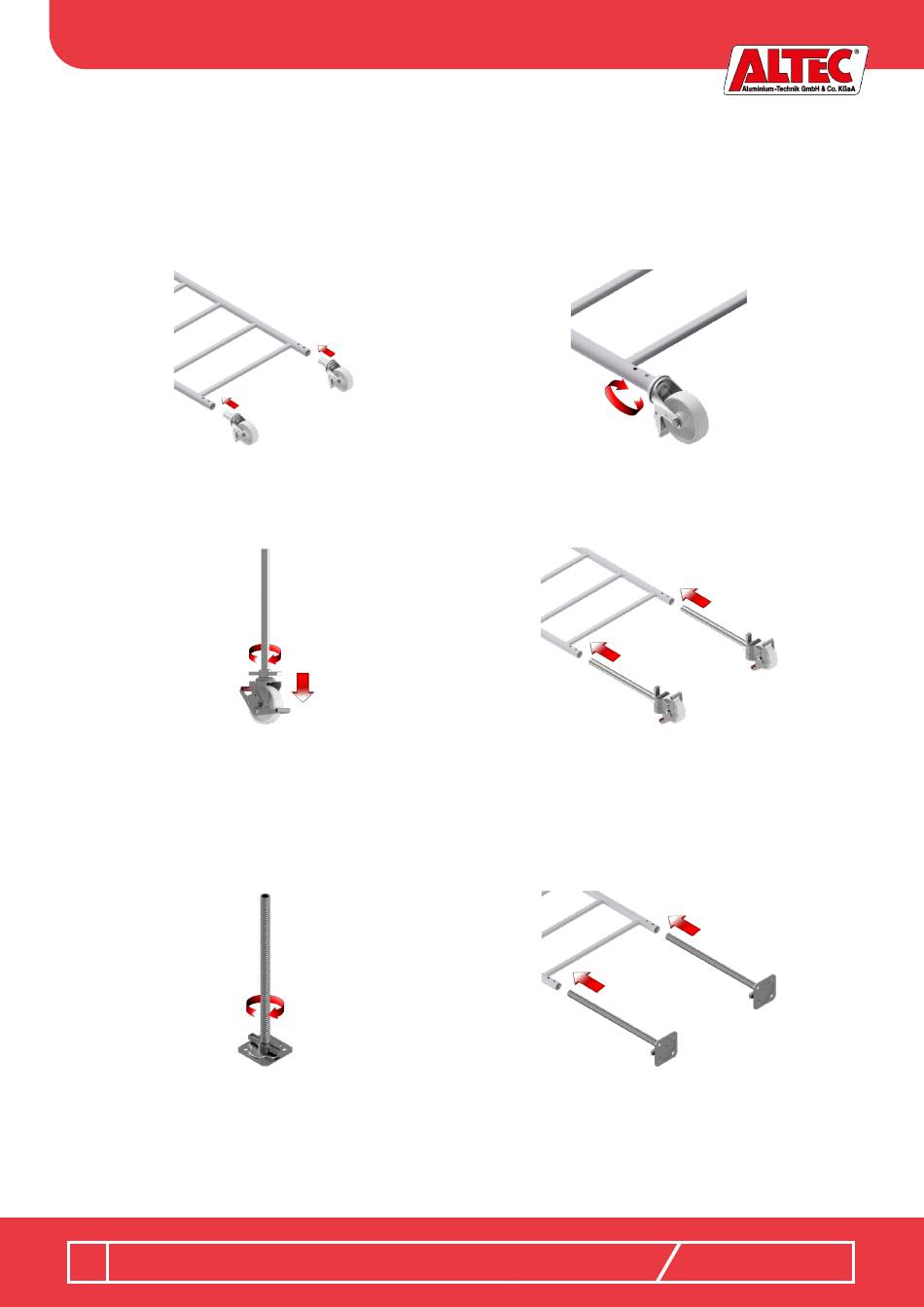

10.3 Anbringung Laufrollen und Fußplatten
Laufrollen mit einem Durchmesser von 125mm
1. Für die Montage der Lenkrolle wird der Basisrahmen
auf dem Boden platziert. Die Lenkrollen müssen mit
dem Zapfen voraus bis zum Anschlag in den
Rahmenstiel eingesteckt werden.
Laufrollen mit einem Durchmesser von 150mm und Spindeln zur Höhenverstellung
1. Für die Montage der Lenkrolle wird der Basisrahmen
auf dem Boden platziert und die Bremse über das
Fußpedal fixiert.
Hinweis: Wenn das gesamte Gerüst aufgebaut ist, darf die Spindel max. 23cm herausgezogen werden! Die Stellmutter muss
entsprechend nach oben mitversetzt werden. Um ein Umkippen des Gerüstes zu vermeiden, ist das Gerüst über die Spindel
lotrecht auszurichten.
Montage von höhenverstellbaren Fußplatten
1. Für die Montage der Fußplatten wird der Basisrahmen
auf dem Boden platziert. Die Stellmutter bis zum
unteren Anschlag drehen.
Hinweis: Wenn das gesamte Gerüst aufgebaut ist, darf die Spindel max. 28cm herausgezogen werden Die Stellmutter muss
entsprechend nach oben mitversetzt werden. Um ein Umkippen des Gerüstes zu vermeiden, ist das Gerüst über die Spindel
lotrecht auszurichten.
Aufbau- und Benutzungsanweisung
- 14 -
2. Zapfenschrauben mit einem 19er-Maulschlüssel hand-
fest anziehen, sodass die Rolle fest im Rahmen sitzt.
2. Die Lenkrolle mit Spindel in den Rahmenstiel bis zum
Anschlag einstecken.
2. Die Fußplatte mit Spindel in den Rahmenstiel bis zum
Anschlag einstecken.
Rollfix 2.0
