10.7 Zusammenbau Rollfix 2.0 - 600 S

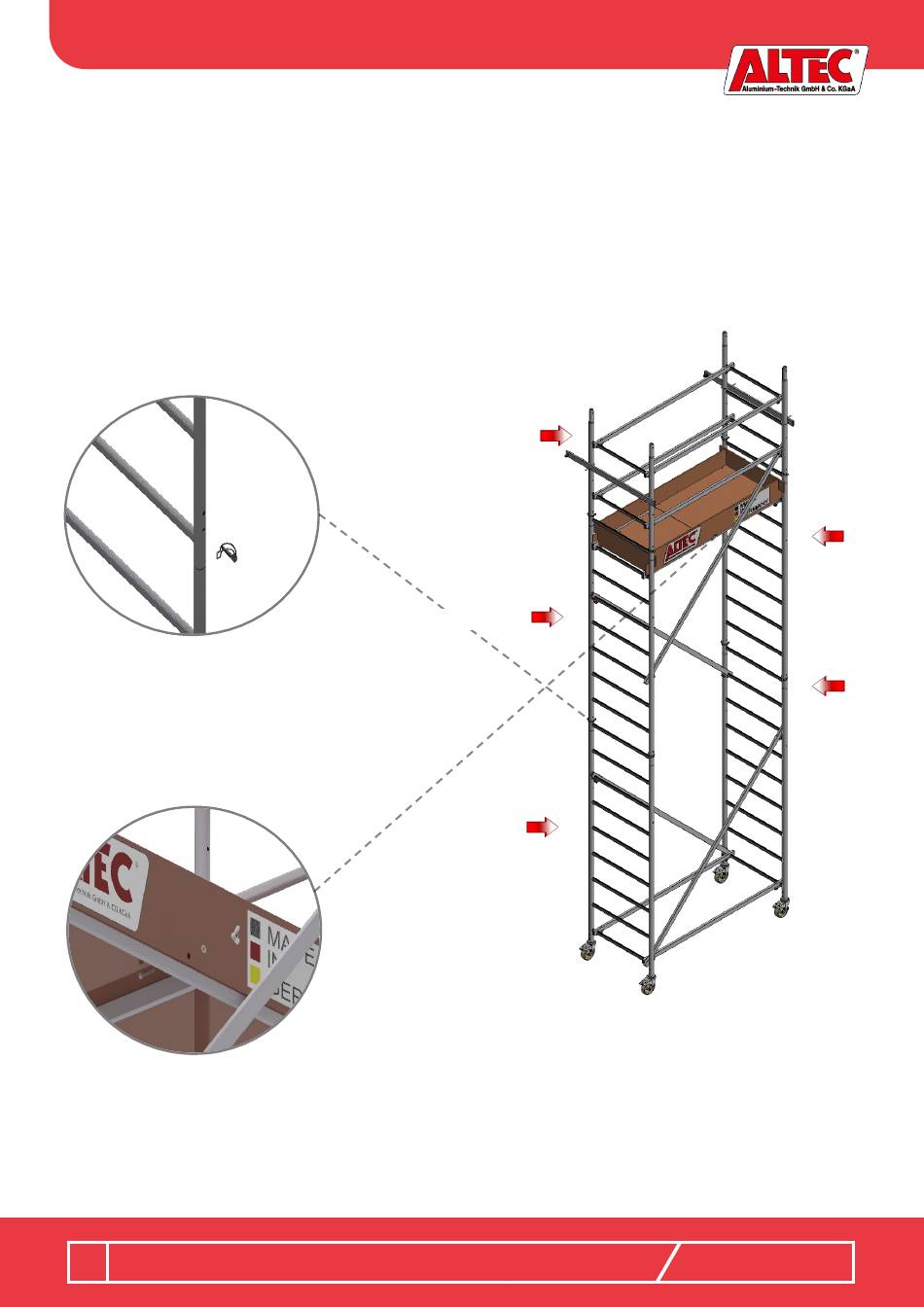

Errichten Sie zunächst das Grundmodul wie in Abschnitt 10.1 bis 10.4 beschrieben und montieren Sie die Gerüstkomponenten
gem. Abb. rechts. Schieben Sie die Sicherungsklemmen über die Sprossen und ziehen Sie die Sterngriffschrauben an. Prüfen
Sie jede Verschraubung auf festen Sitz. Die 2m- und 1m-Vertikalrahmen sind auf das Grundmodul zu stecken und wie in folgenden
Abschnitten beschrieben zu sichern. Montieren Sie anschließend den Bordbrettsatz gemäß folgenden Abschnitten.
Mit Hilfe des Klappsteckers, der seitlich eingesteckt wird,
verhindert man das Abheben der Aufbaumodule. Dabei muss
der Stecker aus der oberen (=Parkposition) in die untere
Bohrung (=Sicherungsposition) umgesteckt werden.
Stecken
Sie
im
Verband
Durchstiegsbelag. Schrauben Sie die Bordbretter mit den
Sechskant-Schrauben M8x40mm, Unterlegscheiben für M8 und
den Flügelmuttern M8 seitlich am Durchstiegsbelag fest.
Aufbau- und Benutzungsanweisung
- 17 -
1m-Aufbaumodul
2m-Aufbaumodul
die
Bordbretter
auf
den
Grundmodul
Pos. 2
Pos. 1
Rollfix 2.0
