10.12 Zusammenbau Rollfix 2.0 - 900 S
Errichten Sie zunächst das Grundmodul wie in Abschnitt 10.1 bis 10.4
beschrieben. Schieben Sie die Sicherungsklemmen über die Sprossen
und
ziehen
Sie
die
Sterngriffschrauben
Verschraubung auf festen Sitz. Die 2m-Vertikalrahmen sind auf das
Grundmodul zu stecken und wie in folgenden Abschnitten beschrieben zu
sichern. Montieren Sie anschließend den Bordbrettsatz gemäß folgenden
Abschnitten.

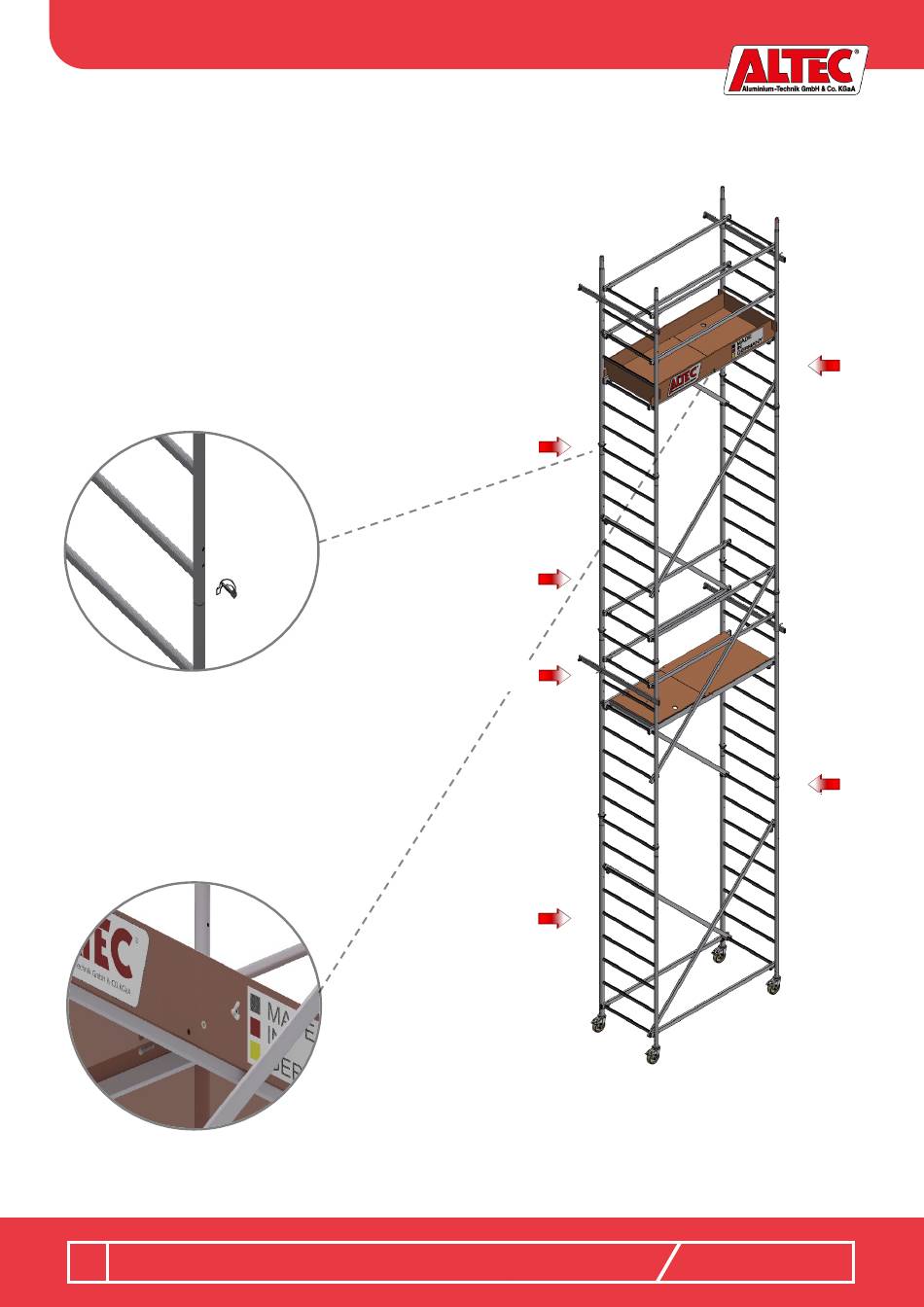

Mit Hilfe des Klappsteckers, der seitlich eingesteckt wird,
verhindert man das Abheben der Aufbaumodule. Dabei muss
der Stecker aus der oberen (=Parkposition) in die untere
Bohrung (=Sicherungsposition) umgesteckt werden.
Stecken Sie im Verband die Bordbretter wie dargestellt auf
den Durchstiegsbelag. Schrauben Sie die Bordbretter mit den
Sechskant-Schrauben M8x40mm, Unterlegscheiben für M8
und den Flügelmuttern M8 seitlich am Durchstiegsbelag fest.
Aufbau- und Benutzungsanweisung
- 22 -
an.
Prüfen
Sie
jede
2m-Aufbaumodul
2m-Aufbaumodul
2m-Aufbaumodul
Grundmodul
Pos. 2
Pos. 1
Rollfix 2.0
